本技術涉及集裝箱配件，更具體地說，它涉及消防氣體的艙外手動釋放裝置。

背景技術：

1、現有的儲能箱設計中，當電池艙意外發生火災時，需要及時通過艙內的消防設備對火源進行撲滅。如申請號為cn202310393385.1公開了一種安全性能高的集裝箱儲能電站，包括儲能組件，所述儲能組件上安裝有用于移動至儲能組件內部的著火位置進行滅火的移動式滅火組件；所述移動式滅火組件包括移動組件、活動支撐組件、轉動噴動組件、拉環解鎖組件。通過移動組件帶動活動支撐組件移動，活動支撐組件帶動滅火器瓶移動且活動支撐組件帶動滅火器瓶發生擺動，實現搖晃滅火器瓶的作用，以滿足滅火器的使用規范；拉環解鎖組件將滅火器瓶的拉環解鎖，滅火器瓶開啟，通過轉動噴動組件調節滅火器瓶的噴出角度，從而可實現進行滅火，以保證滅火效果，安全性高。

2、但是這種滅火方式是需要通過復雜的內部自動化結構來實現的，嚴重占用了艙內空間，且滅火器設計為拉開拉環后直接進入噴滅過程，容易誤觸。現有的儲能箱設計中，由于消防瓶固定在消防艙內外部人為無法觸及的位置，發生火災時一旦消防氣體沒有自動釋放成功，就需要手動開啟消防瓶瓶身上的閥門，出于安全考慮不會讓人員進入艙內，因此需要設計一種傳導機構來方便從外部進行操作，打開消防瓶的閥門。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種消防氣體的艙外手動釋放裝置，解決上述的一個或多個問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、消防氣體的艙外手動釋放裝置，消防氣體設置在艙內的兩個并排的消防瓶上，每個所述消防瓶上均設有插銷，所述插銷卡插在所述消防瓶扳手的轉動處，兩個所述消防瓶的出氣口通過管道連通至同一總閥處，所述總閥的扳手上設有閥連接繩，所述消防瓶的所述插銷上設有銷連接繩，所述消防瓶的所述扳手上設有扳手連接繩，所述扳手連接繩相較所述銷連接繩留出余量段，兩根所述扳手連接繩、兩根所述銷連接繩、所述閥連接繩另一端設有把手并穿出艙體。

4、進一步地，所述插銷沿水平方向設置，所述消防瓶的扳手轉動范圍不超過90°。

5、進一步地，同一所述消防瓶上的所述銷連接繩和所述扳手連接繩通過三通管穿引。

6、進一步地，同一所述消防瓶上的所述銷連接繩和所述扳手連接繩的末端對齊并在尾端處通過卡扣并緊。

7、進一步地，所述閥連接繩通過艙內頂部設置的導向板接引至所述總閥的扳手。

8、進一步地，所述閥連接繩的拉動端通過直通管穿引。

9、進一步地，兩根所述扳手連接繩、兩根所述銷連接繩、所述閥連接繩的末端對齊且共用一個把手。

10、綜上所述，本實用新型具有以下有益效果：

11、通過簡單的拉繩和少量的板件、管件進行引導，完成外部手動解除消防瓶的限制，通過總閥引導對目標的火源進行后續的滅火；

12、通過對扳手連接繩進行余量計算和保留，相較于銷連接繩多出余量段，這樣一起拉動兩根連接繩，可以實現先拔除插銷，再轉動扳手的操作；

13、通過不同的連接繩實現不同的功能，總閥的連接繩可以與消防瓶的連接繩分開觸發，也可以通過連接繩長度的計算實現同時觸發，先打開總閥，再觸發消防瓶。

技術特征：

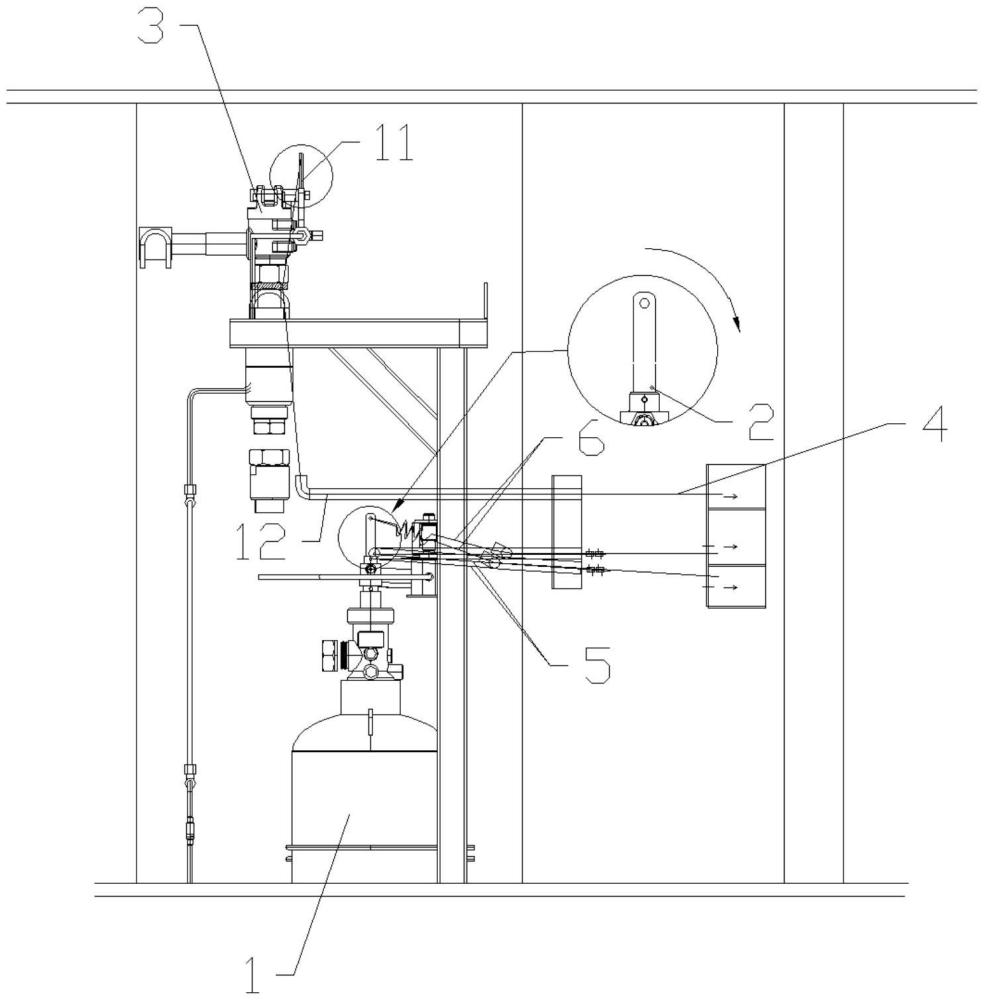

1.消防氣體的艙外手動釋放裝置，消防氣體設置在艙內的兩個并排的消防瓶（1）上，其特征在于：每個所述消防瓶（1）上均設有插銷（2），所述插銷（2）卡插在所述消防瓶（1）扳手的轉動處，兩個所述消防瓶（1）的出氣口通過管道連通至同一總閥（3）處，所述總閥（3）的扳手上設有閥連接繩（4），所述消防瓶（1）的所述插銷（2）上設有銷連接繩（5），所述消防瓶（1）的所述扳手上設有扳手連接繩（6），所述扳手連接繩（6）相較所述銷連接繩（5）留出余量段（7），兩根所述扳手連接繩（6）、兩根所述銷連接繩（5）、所述閥連接繩（4）另一端設有把手（8）并穿出艙體。

2.根據權利要求1所述的消防氣體的艙外手動釋放裝置，其特征在于：所述插銷（2）沿水平方向設置，所述消防瓶（1）的扳手轉動范圍不超過90°。

3.根據權利要求1所述的消防氣體的艙外手動釋放裝置，其特征在于：同一所述消防瓶（1）上的所述銷連接繩（5）和所述扳手連接繩（6）通過三通管（9）穿引。

4.根據權利要求3所述的消防氣體的艙外手動釋放裝置，其特征在于：同一所述消防瓶（1）上的所述銷連接繩（5）和所述扳手連接繩（6）的末端對齊并在尾端處通過卡扣（10）并緊。

5.根據權利要求1所述的消防氣體的艙外手動釋放裝置，其特征在于：所述閥連接繩（4）通過艙內頂部設置的導向板（11）接引至所述總閥（3）的扳手。

6.根據權利要求4所述的消防氣體的艙外手動釋放裝置，其特征在于：所述閥連接繩（4）的拉動端通過直通管（12）穿引。

7.根據權利要求6所述的消防氣體的艙外手動釋放裝置，其特征在于：兩根所述扳手連接繩（6）、兩根所述銷連接繩（5）、所述閥連接繩（4）的末端對齊且共用一個把手（8）。

技術總結
本技術公開了消防氣體的艙外手動釋放裝置，消防氣體設置在艙內的兩個并排的消防瓶上，每個消防瓶上均設有插銷，插銷卡插在消防瓶扳手的轉動處，兩個消防瓶的出氣口通過管道連通至同一總閥處，總閥的扳手上設有閥連接繩，消防瓶的插銷上設有銷連接繩，消防瓶的扳手上設有扳手連接繩，扳手連接繩相較銷連接繩留出余量段，兩根扳手連接繩、兩根銷連接繩、閥連接繩另一端設有把手并穿出艙體。本技術通過簡單的拉繩和少量的板件、管件進行引導，完成外部手動解除消防瓶的限制，通過總閥引導對火源進行后續的滅火；通過對扳手連接繩進行余量計算和保留，相較于銷連接繩多出余量段，這樣一起拉動兩根連接繩，可以實現先拔除插銷，再轉動扳手的操作。

技術研發人員：楊飛,朱春鋒,湯健,陳立,鄭東
受保護的技術使用者：上海寰宇物流科技有限公司
技術研發日：20240516
技術公布日：2025/4/28
