本技術涉及剎車盤，具體為一種便于快速散熱的半浮動剎車盤。

背景技術：

1、剎車盤在制動時候產生大量熱量，傳統鑄鐵材料的剎車盤使用溫度較低，碳陶/碳碳材質剎車盤使用工作高，可以滿足劇烈制動下的性能要求；傳統對于開設大通風槽結構的剎車盤，會存在較大范圍內空心區域與實心區域聚集，制動時，通風槽的空心區域可以對其周圍制動盤散熱。

2、但是現有的剎車盤在使用時，還存在一定的問題：

3、但是對于實心區域，如筋條中心，離通風槽距離較遠，無法有效散熱；由于碳碳/碳陶制動盤在制動時熱量上升，產生一定變形，尤其對于大尺寸的制動盤，碳碳/碳陶制動盤與合頭之間存在較大變形差。

4、針對上述問題，在原有剎車盤的基礎上進行創新設計。

技術實現思路

1、本實用新型的目的在于提供一種便于快速散熱的半浮動剎車盤，以解決上述背景技術中提出散熱的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于快速散熱的半浮動剎車盤，包括剎車盤和擋板，所述擋板的頂部內壁上安裝有噴頭，噴頭的一側開設有固定槽，固定槽內滑動安裝有固定桿，固定桿的一端延伸至固定槽內，固定桿的另一端延伸至固定槽外，擋板的頂部內壁上固定安裝有短桿，固定桿延伸至固定槽外的一端與短桿的一側固定連接，擋板的頂部內壁上開設有凹槽，凹槽內滑動安裝有檔桿，檔桿的一端延伸至凹槽內，檔桿的另一端延伸至凹槽外；

3、所述凹槽的一側內壁上開設有滑動槽，滑動槽內滑動安裝有滑動塊，滑動塊的一端延伸至滑動槽內，滑動塊的另一端延伸至滑動槽外，滑動塊延伸至滑動槽外的一端與檔桿的一側固定連接；

4、所述凹槽的一側內壁上開設有滑動孔，滑動孔內滑動安裝有滑動桿，滑動桿的一端延伸至凹槽內，滑動桿的另一端延伸至凹槽外，滑動桿延伸至凹槽內的一端與檔桿的一側固定連接；

5、所述凹槽的頂部內壁上開設有移動槽，移動槽內滑動安裝有移動塊，移動塊的一端延伸至移動槽內，移動塊的另一端延伸至移動槽外，滑動桿的頂部開設有開孔；

6、所述開孔的一側內壁上固定安裝有卡桿，移動塊的一側開設有兩個卡槽，凹槽的一側內壁上開設有通孔，通孔內滑動安裝有拉桿，拉桿的一端延伸至凹槽內，拉桿的另一端延伸至凹槽外，拉桿延伸至凹槽內的一端與移動塊的一側固定連接。

7、優選的，所述噴頭位于剎車盤的正上方。

8、采用上述技術方案，噴頭用于噴水使得剎車盤進行散熱。

9、優選的，所述檔桿延伸至凹槽外的一側與噴頭的一側相接觸。

10、采用上述技術方案，檔桿用于固定噴頭。

11、優選的，所述滑動塊的頂部固定安裝有第一彈簧的一端，第一彈簧的另一端與滑動槽的頂部內壁上固定連接。

12、采用上述技術方案，第一彈簧用于帶動移動后的滑動塊進行復位。

13、優選的，所述移動塊的一側固定安裝有第二彈簧的一端，第二彈簧的另一端與移動槽的一側內壁上固定連接。

14、采用上述技術方案，第二彈簧用于帶動移動后的移動塊進行復位。

15、優選的，所述卡槽位于移動塊靠近卡桿的一側，且卡桿與卡槽相適配。

16、采用上述技術方案，卡桿用于固定移動后的滑動桿。

17、與現有技術相比，本實用新型的有益效果是：

18、在剎車盤的頂部內壁上安裝的噴頭，可以在剎車盤溫度較高的時候，打開噴頭使其快速進行散熱，避免了剎車盤失靈。

技術特征：

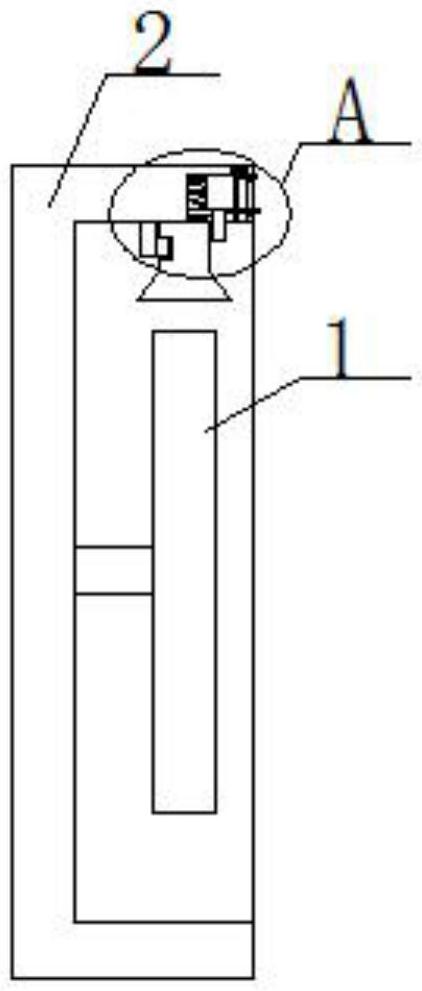

1.一種便于快速散熱的半浮動剎車盤，包括剎車盤(1)和擋板(2)，其特征在于：

2.根據權利要求1所述的一種便于快速散熱的半浮動剎車盤，其特征在于：所述噴頭(3)位于剎車盤(1)的正上方。

3.根據權利要求1所述的一種便于快速散熱的半浮動剎車盤，其特征在于：所述檔桿(8)延伸至凹槽(7)外的一側與噴頭(3)的一側相接觸。

4.根據權利要求1所述的一種便于快速散熱的半浮動剎車盤，其特征在于：所述滑動塊(10)的頂部固定安裝有第一彈簧的一端，第一彈簧的另一端與滑動槽(9)的頂部內壁上固定連接。

5.根據權利要求1所述的一種便于快速散熱的半浮動剎車盤，其特征在于：所述移動塊(14)的一側固定安裝有第二彈簧的一端，第二彈簧的另一端與移動槽(13)的一側內壁上固定連接。

6.根據權利要求1所述的一種便于快速散熱的半浮動剎車盤，其特征在于：所述卡槽(16)位于移動塊(14)靠近卡桿(17)的一側，且卡桿(17)與卡槽(16)相適配。

技術總結
本技術公開了一種便于快速散熱的半浮動剎車盤，包括剎車盤和擋板，所述擋板的頂部內壁上安裝有噴頭，噴頭的一側開設有固定槽，固定槽內滑動安裝有固定桿，固定桿的一端延伸至固定槽內，固定桿的另一端延伸至固定槽外，擋板的頂部內壁上固定安裝有短桿，固定桿延伸至固定槽外的一端與短桿的一側固定連接，擋板的頂部內壁上開設有凹槽，凹槽內滑動安裝有檔桿，檔桿的一端延伸至凹槽內，檔桿的另一端延伸至凹槽外，凹槽的一側內壁上開設有滑動槽，滑動槽內滑動安裝有滑動塊。該技術在剎車盤的頂部內壁上安裝的噴頭，可以在剎車盤溫度較高的時候，打開噴頭使其快速進行散熱，避免了剎車盤失靈。

技術研發人員：趙江鵬,魏璐,郭勇,陳浩純,許學亮
受保護的技術使用者：四川匯瑞碳基新材料科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
