本技術屬于激光廁位傳感器安裝，尤其涉及一種激光廁位傳感器的配合結構。

背景技術：

1、激光廁位傳感器是一種應用激光雷達技術的現代感應設備，專為公共衛生間設計，以高精度監測廁位占用情況。不同于傳統紅外感應器，激光技術憑借其精確性與穩定性，能在復雜環境中減少誤報，確保隱私與衛生。傳感器通過發射并分析反射的激光束，判斷廁位是否有使用者，不受外界光線與溫度波動影響，實現非接觸式、高靈敏度的檢測。

2、上述技術存在的問題是：當前市面上的激光廁位傳感器，在安裝與拆卸實施過程中暴露出了一定的不便性，這一問題主要?dú)w因于其依賴傳統螺絲固定的安裝方式，這種固定方式不僅延長了安裝工時，增加了對專業工具與技術人員的依賴，而且在需要進行維護或升級時，也會造成拆卸工作的繁瑣與低效，這樣一來，不僅直接影響了衛生設施的快速部署能力，還可能在一定程度上干擾了日常運營，降低了公共場所的服務連續性和顧客滿意度，更進一步說，螺絲固定的安裝模式限制了傳感器在多樣化場景中的即插即用潛力，尤其在那些對施工時間有嚴格限制，傳統安裝方式顯得格格不入，此外，頻繁的螺絲擰緊與松開還可能對傳感器機體及安裝面造成長期的物理?yè)p傷，影響其使用壽命和外觀完整性。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種可以克服上述問題或者至少部分地解決上述問題的激光廁位傳感器的配合結構。

2、本實用新型是這樣實現的，一種激光廁位傳感器的配合結構，包括安裝板、主體和固定桿，所述主體后端平面與所述安裝板表面接觸，所述安裝板表面與兩根所述固定桿表面固定連接，其特征在于：所述主體后端設置有安裝機構，所述安裝板表面設置有固定機構；

3、所述安裝機構用于對主體進行固定；

4、所述固定機構用于與安裝機構之間進行配合固定。

5、為了提高安裝效率，優選地，所述安裝機構包括伸縮塊、連接塊、彈簧、固定塊和限位桿，所述主體后側表面與所述固定塊表面固定連接，所述固定塊表面與所述伸縮塊表面通過滑槽滑動連接，所述彈簧與所述伸縮塊內部固定連接，所述固定塊兩端與所述連接塊表面滑動連接，所述連接塊表面與所述限位桿表面固定連接，通過設置固定塊可以對機構內各個零件位置進行固定，并通過其表面開設的斜坡，可以使連接塊進行更好的滑動，同時固定塊與連接塊之間通過滑槽與滑塊相連，可以起到防止連接塊脫落的同時，能更換到的對連接塊進行移動，設置彈簧可以對伸縮塊的位置進行限定，同時對伸縮塊施加反向的回彈力，使機構能更好地進行固定，設置伸縮塊可以在固定塊表面進行滑動的同時，可以對彈簧的位置進行固定與支撐，設置連接塊可以對限位桿的位置進行固定，同時保證能準確地與固定桿表面上接觸，設置限位桿能起到與固定桿表面接觸時進行固定。

6、為了提高對主體進行固定效果，優選地，所述固定機構包括支撐板、定位槽和限位塊，兩根所述固定桿下表面與所述限位塊上表面固定連接，兩根所述支撐板表面與兩根所述固定桿表面固定連接，所述安裝板表面開設有兩個定位槽，通過設置限位塊可以對主體整體地進行支撐，防止掉落，起到增加穩定性的作用，設置支撐板可以對限位桿表面接觸時，可能出現向前端進行移動的狀況，支撐板就可以對整體進行阻擋，防止脫落情況的發生，設置定位槽可以在卡塊相接觸時，對其進行固定。

7、為了提高穩定性，優選地，所述限位桿表面開設有第一齒槽，所述固定桿表面開設有第二齒槽，所述第一齒槽表面與所述第二齒槽表面接觸，通過設置第一齒槽與第二齒槽，可以在齒槽之間相互接觸時，由于第一齒槽與第二齒槽所開設的齒槽方向相反，就能對裝置整體進行很好的嚙合，并對主體進行支撐與固定。

8、為了進一步提高穩定性，優選地，所述固定塊前端設置有兩個卡塊，兩個所述卡塊表面與所述固定塊表面固定連接，兩個所述卡塊表面與所述定位槽表面滑動連接，通過設置卡塊，可以在與定位槽相接觸時，對卡塊的位置進行固定。

9、為了提高裝置的靈活性，優選地，所述安裝板內部設置有擋桿，兩根所述擋桿與所述安裝板內部滑動連接，兩根所述擋桿表面與兩個所述卡塊表面接觸，通過設置擋桿，可以對卡塊所固定的狀態進行選擇，并在安裝板內部進行滑動，可以準確地對卡塊進行固定。

10、為了提高主體位置的固定程度，優選地，所述限位桿表面與所述支撐板表面接觸，所述限位桿下端與所述限位塊上表面接觸，所述擋桿表面與所述安裝板一側通過銷軸轉動連接，通過限位桿與支撐板和限位塊之間的接觸，能進一步加強對主體位置的固定與支撐。

11、與現有技術相比，本實用新型的有益效果如下：

12、本實用新型通過設置安裝機構、固定機構、伸縮塊、連接塊、彈簧、固定塊、限位桿、支撐板、定位槽和限位塊，安裝機構用于對主體進行固定，固定機構用于與安裝機構之間進行配合固定，設置固定塊可以對機構內各個零件位置進行固定，并其表面開設的斜坡，可以使連接塊進行更好的滑動，同時固定塊與連接塊之間滑槽與滑塊相連，可以起到防止連接塊脫落的同時，能更換到的對連接塊進行移動，設置彈簧可以對伸縮塊的位置進行限定，同時對伸縮塊施加反向的回彈力，使機構能更好地進行固定，設置伸縮塊可以在固定塊表面進行滑動的同時，可以對彈簧的位置進行固定與支撐，設置連接塊可以對限位桿的位置進行固定，同時保證能準確地與固定桿表面上接觸，設置限位桿能起到與固定桿表面接觸使進行固定，設置限位塊可以對主體整體的進行支撐，防止掉落，起到增加穩定性的作用，設置支撐板可以對限位桿表面接觸時，可能出現向前端進行移動的狀況，支撐板就可以對整體進行阻擋，防止脫落情況的發生，設置定位槽可以在卡塊相接觸時，對其進行固定，解決了當前市面上的激光廁位傳感器，在安裝與拆卸實施過程中暴露出了一定的不便性，這一問題主要?dú)w因于其依賴傳統螺絲固定的安裝方式，這種固定方式不僅延長了安裝工時，增加了對專業工具與技術人員的依賴，而且在需要進行維護或升級時，也會造成拆卸工作的繁瑣與低效，這樣一來，不僅直接影響了衛生設施的快速部署能力，還可能在一定程度上干擾了日常運營，降低了公共場所的服務連續性和顧客滿意度，更進一步說，螺絲固定的安裝模式限制了傳感器在多樣化場景中的即插即用潛力，尤其在那些對施工時間有嚴格限制，傳統安裝方式顯得格格不入，此外，頻繁的螺絲擰緊與松開還可能對傳感器機體及安裝面造成長期的物理?yè)p傷，影響其使用壽命和外觀完整性的問題。

技術特征：

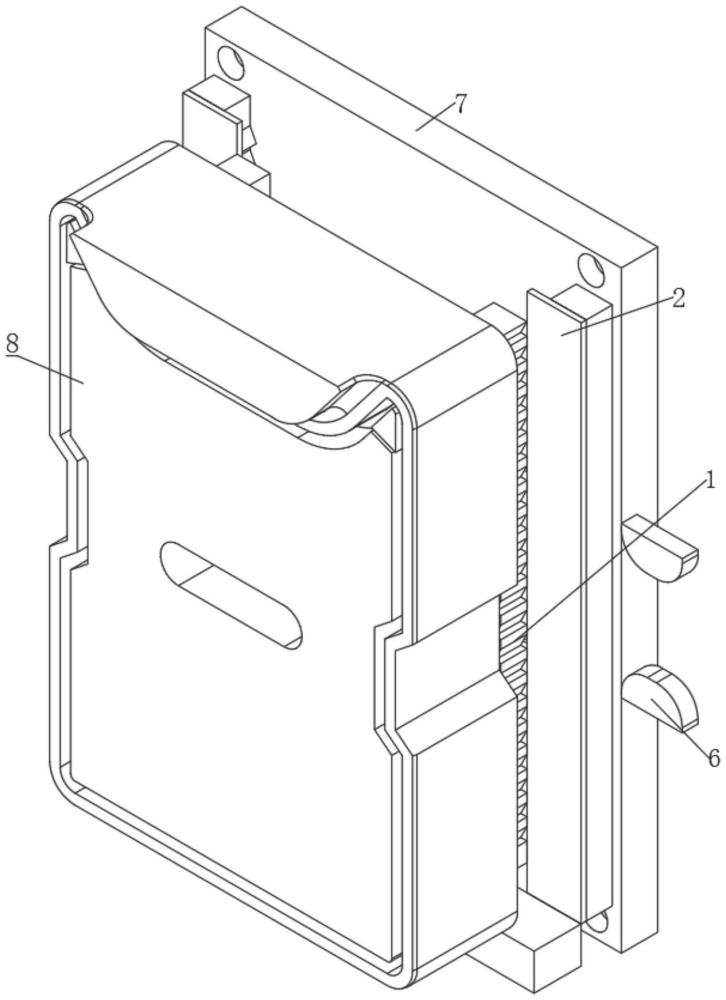

1.一種激光廁位傳感器的配合結構，包括安裝板(7)、主體(8)和固定桿(9)，所述主體(8)后端平面與所述安裝板(7)表面接觸，所述安裝板(7)表面與兩根所述固定桿(9)表面固定連接，其特征在于：所述主體(8)后端設置有安裝機構(1)，所述安裝板(7)表面設置有固定機構(2)；

2.如權利要求1所述的一種激光廁位傳感器的配合結構，其特征在于：所述安裝機構(1)包括伸縮塊(101)、連接塊(102)、彈簧(103)、固定塊(104)和限位桿(105)，所述主體(8)后側表面與所述固定塊(104)表面固定連接，所述固定塊(104)表面與所述伸縮塊(101)表面通過滑槽滑動連接，所述彈簧(103)與所述伸縮塊(101)內部固定連接，所述固定塊(104)兩端與所述連接塊(102)表面滑動連接，所述連接塊(102)表面與所述限位桿(105)表面固定連接。

3.如權利要求2所述的一種激光廁位傳感器的配合結構，其特征在于：所述固定機構(2)包括支撐板(201)、定位槽(202)和限位塊(203)，兩根所述固定桿(9)下表面與所述限位塊(203)上表面固定連接，兩根所述支撐板(201)表面與兩根所述固定桿(9)表面固定連接，所述安裝板(7)表面開設有兩個定位槽(202)。

4.如權利要求2所述的一種激光廁位傳感器的配合結構，其特征在于：所述限位桿(105)表面開設有第一齒槽(3)，所述固定桿(9)表面開設有第二齒槽(4)，所述第一齒槽(3)表面與所述第二齒槽(4)表面接觸。

5.如權利要求3所述的一種激光廁位傳感器的配合結構，其特征在于：所述固定塊(104)前端設置有兩個卡塊(5)，兩個所述卡塊(5)表面與所述固定塊(104)表面固定連接，兩個所述卡塊(5)表面與所述定位槽(202)表面滑動連接。

6.如權利要求5所述的一種激光廁位傳感器的配合結構，其特征在于：所述安裝板(7)內部設置有擋桿(6)，兩根所述擋桿(6)與所述安裝板(7)內部滑動連接，兩根所述擋桿(6)表面與兩個所述卡塊(5)表面接觸。

7.如權利要求6所述的一種激光廁位傳感器的配合結構，其特征在于：所述限位桿(105)表面與所述支撐板(201)表面接觸，所述限位桿(105)下端與所述限位塊(203)上表面接觸，所述擋桿(6)表面與所述安裝板(7)一側通過銷軸轉動連接。

技術總結
本技術涉及激光廁位傳感器安裝技術領域，本技術公開了一種激光廁位傳感器的配合結構，本技術通過設置安裝機構和固定機構，安裝機構用于對主體進行固定，固定機構用于與安裝機構之間進行配合固定，解決了當前市面上的激光廁位傳感器，在安裝與拆卸實施過程中暴露出了一定的不便性，歸因于其依賴傳統螺絲固定的安裝方式，在需要進行維護或升級時，造成拆卸工作的繁瑣與低效，直接影響了衛生設施的快速部署能力，在一定程度上干擾了日常運營，降低了公共場所的服務連續性和顧客滿意度，此外，頻繁的螺絲擰緊與松開還可能對傳感器機體及安裝面造成長期的物理?yè)p傷，影響其使用壽命和外觀完整性的問題。
