本技術涉及柔性管，尤其涉及一種海洋工程用加固型柔性管。

背景技術：

1、海洋工程是指以開發、利用、保護、恢復海洋資源為目的，并且工程主體位于海岸線向海一側的新建、改建、擴建工程，一般認為海洋工程的主要內容可分為資源開發技術與裝備設施技術兩大部分，柔性管具有彎曲剛度低的特點，能永久應用于連接水下裝置和大尺度運動的浮式生產系統，且柔性管可以大長度制造，直接用卷軸或者船舶轉臺儲存，更易于運輸和安裝，另外，柔性管也更能適應凹凸不平的海底環境，柔性管是海洋工程物品輸送不可缺少的設備。

2、但柔性管容易受到外界的撞擊導致?lián)p壞，從而使得輸送物品泄漏，并且柔性管連接繁瑣，不便于快速對接安裝。

3、有鑒于此，針對現有的問題予以研究改良，提供一種海洋工程用加固型柔性管，通過第一環氧樹脂結構，第二環氧樹脂結構，不銹鋼彈簧，氯丁橡膠結構，防撞結構的設置，來實現可以對套接外管進行防護，使得防撞結構在受到撞擊時，可以通過不銹鋼彈簧和氯丁橡膠結構進行緩沖，從而減少套接外管受到的作用力，同時再通過第一環氧樹脂結構和第二環氧樹脂結構對沖擊力再次緩沖，減少作用力對柔性管內管的傳導，旨在通過該技術，達到解決問題與提高實用價值性的目的。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種海洋工程用加固型柔性管。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種海洋工程用加固型柔性管，包括套接外管，所述套接外管的內壁固定連接有第一環氧樹脂結構，所述第一環氧樹脂結構的內壁固定連接有玻璃纖維結構，所述玻璃纖維結構的內壁固定連接有第二環氧樹脂結構，所述第二環氧樹脂結構的內壁固定連接有柔性管內管，所述柔性管內管的內壁固定連接有防腐蝕涂層，所述柔性管內管的外壁套接有密封墊圈，所述柔性管內管遠離密封墊圈一側的外壁固定連接有固定塊，所述固定塊的上端固定連接有支撐塊，所述支撐塊的上端固定連接有固定環，所述套接外管的外壁固定連接有不銹鋼彈簧，所述套接外管靠近不銹鋼彈簧一側的外壁固定連接有氯丁橡膠結構，所述不銹鋼彈簧的外壁固定連接有防撞結構，所述套接外管靠近氯丁橡膠結構一側的外壁固定連接有防水涂層，所述套接外管的一端固定連接有固定套管，所述固定套管的內壁固定連接有固定轉軸，所述固定轉軸的外壁固定連接有連接塊，所述連接塊的上端固定連接有固定鉤。

3、作為上述技術方案的進一步描述：

4、所述第一環氧樹脂結構具有彈性，所述第二環氧樹脂結構具有彈性。

5、作為上述技術方案的進一步描述：

6、所述防腐蝕涂層通過噴涂的方式與柔性管內管連接，所述防水涂層通過噴涂的方式與套接外管連接。

7、作為上述技術方案的進一步描述：

8、所述玻璃纖維結構的數量為兩組，所述不銹鋼彈簧的數量為若干組。

9、作為上述技術方案的進一步描述：

10、所述固定套管的一端開設有固定滑槽，所述固定塊的外壁通過固定滑槽與固定套管滑動連接。

11、作為上述技術方案的進一步描述：

12、所述防撞結構的形狀為弧形，所述氯丁橡膠結構的外壁固定連接防撞結構。

13、作為上述技術方案的進一步描述：

14、所述連接塊的通過固定轉軸與固定套管轉動連接，所述固定鉤的外壁活動連接固定環。

15、本實用新型具有如下有益效果：

16、1、一種海洋工程用加固型柔性管通過第一環氧樹脂結構，第二環氧樹脂結構，不銹鋼彈簧，氯丁橡膠結構，防撞結構的設置，來實現可以對套接外管進行防護，使得防撞結構在受到撞擊時，可以通過不銹鋼彈簧和氯丁橡膠結構進行緩沖，從而減少套接外管受到的作用力，同時再通過第一環氧樹脂結構和第二環氧樹脂結構對沖擊力再次緩沖，減少作用力對柔性管內管的傳導。

17、2、一種海洋工程用加固型柔性管通過柔性管內管，固定塊，支撐塊，固定環，固定套管，固定轉軸，連接塊，固定鉤的設置，來實現便于對柔性管道的連接加長，而且對其安裝時的定位輔助效果好，可以提高柔性管安裝的效率，并且使其連接的牢固，不會松動，操作簡單便捷。

技術特征：

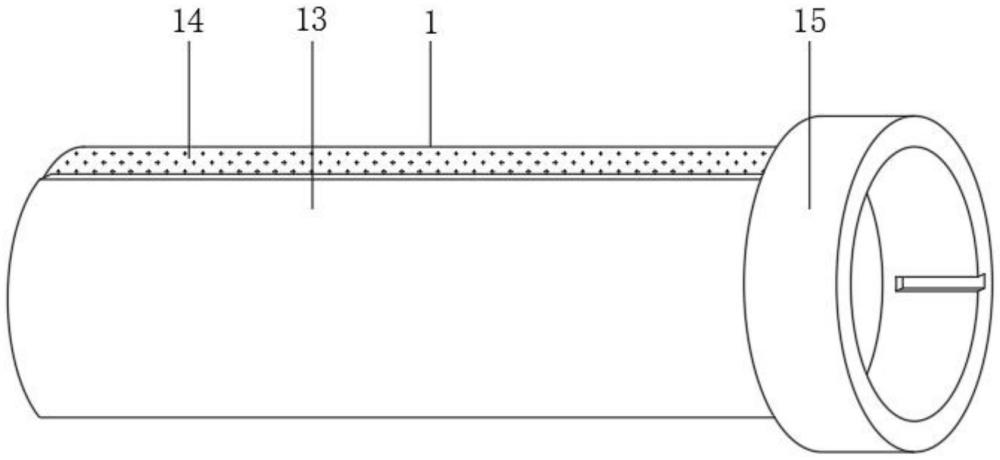

1.一種海洋工程用加固型柔性管，包括套接外管(1)，其特征在于：所述套接外管(1)的內壁固定連接有第一環氧樹脂結構(2)，所述第一環氧樹脂結構(2)的內壁固定連接有玻璃纖維結構(3)，所述玻璃纖維結構(3)的內壁固定連接有第二環氧樹脂結構(4)，所述第二環氧樹脂結構(4)的內壁固定連接有柔性管內管(5)，所述柔性管內管(5)的內壁固定連接有防腐蝕涂層(6)，所述柔性管內管(5)的外壁套接有密封墊圈(7)，所述柔性管內管(5)遠離密封墊圈(7)一側的外壁固定連接有固定塊(8)，所述固定塊(8)的上端固定連接有支撐塊(9)，所述支撐塊(9)的上端固定連接有固定環(10)，所述套接外管(1)的外壁固定連接有不銹鋼彈簧(11)，所述套接外管(1)靠近不銹鋼彈簧(11)一側的外壁固定連接有氯丁橡膠結構(12)，所述不銹鋼彈簧(11)的外壁固定連接有防撞結構(13)，所述套接外管(1)靠近氯丁橡膠結構(12)一側的外壁固定連接有防水涂層(14)，所述套接外管(1)的一端固定連接有固定套管(15)，所述固定套管(15)的內壁固定連接有固定轉軸(16)，所述固定轉軸(16)的外壁固定連接有連接塊(17)，所述連接塊(17)的上端固定連接有固定鉤(18)。

2.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述第一環氧樹脂結構(2)具有彈性，所述第二環氧樹脂結構(4)具有彈性。

3.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述防腐蝕涂層(6)通過噴涂的方式與柔性管內管(5)連接，所述防水涂層(14)通過噴涂的方式與套接外管(1)連接。

4.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述玻璃纖維結構(3)的數量為兩組，所述不銹鋼彈簧(11)的數量為若干組。

5.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述固定套管(15)的一端開設有固定滑槽，所述固定塊(8)的外壁通過固定滑槽與固定套管(15)滑動連接。

6.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述防撞結構(13)的形狀為弧形，所述氯丁橡膠結構(12)的外壁固定連接防撞結構(13)。

7.根據權利要求1所述的一種海洋工程用加固型柔性管，其特征在于：所述連接塊(17)的通過固定轉軸(16)與固定套管(15)轉動連接，所述固定鉤(18)的外壁活動連接固定環(10)。

技術總結
本技術公開了一種海洋工程用加固型柔性管，包括套接外管，套接外管的內壁固定連接有第一環氧樹脂結構，第一環氧樹脂結構的內壁固定連接有玻璃纖維結構，玻璃纖維結構的內壁固定連接有第二環氧樹脂結構，本技術提供一種海洋工程用加固型柔性管，通過第一環氧樹脂結構，第二環氧樹脂結構，不銹鋼彈簧，氯丁橡膠結構，防撞結構的設置，來實現可以對套接外管進行防護，使得防撞結構在受到撞擊時，可以通過不銹鋼彈簧和氯丁橡膠結構進行緩沖，從而減少套接外管受到的作用力，同時再通過第一環氧樹脂結構和第二環氧樹脂結構對沖擊力再次緩沖，減少作用力對柔性管內管的傳導，旨在通過該技術，達到解決問題與提高實用價值性的目的。

技術研發人員：王喆,韓昕桐
受保護的技術使用者：遼寧高祥新材有限公司
技術研發日：20240705
技術公布日：2025/4/28
