本技術涉及平移裝置領域，特別涉及一種運行穩定的led屏平移裝置。

背景技術：

1、led屏是一種用發光二極管按順序排列而制成的新型成像電子設備。由于其亮度高、可視角度廣、壽命長等特點，廣泛應用于戶外廣告屏等產品中。

2、現有技術中，為了增加led屏幕的實用性，提高設備的利用率，可能會將屏幕安裝在平移裝置上便于對屏幕進行移動，使屏幕可以在不同的地點和活動中重復使用，但平移裝置的支撐架通常會采用螺絲進行屏幕安裝板之間的連接，當需要根據不同場所進行屏幕高度的調節時，首先需要將螺絲擰下解除安裝板與支撐架之間的連接，然后再將安裝板移動至合適的高度后，再使用螺絲進行支撐架與連接板之間的連接，過程較為的繁瑣，因此需要一種運行穩定的led屏平移裝置。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種運行穩定的led屏平移裝置，通過電機、往復螺紋絲桿與連接板等結構的設置，將led屏幕與裝置連接在一起后，需要調節led屏幕的高度時，通過啟動電機，能夠使往復螺紋絲桿進行轉動，從而能夠使連接板進行向上或向下的移動，進而能夠實現屏幕高度的調節，方便快捷，通過連接桿、滑塊與滑槽的設置，當屏幕進行上下平移的過程中，會使滑塊在連接桿上的滑槽內進行滑動，從而避免屏幕出現左右晃動的情況，進而能夠提升屏幕在平移時的穩定性。

2、本實用新型還提供具有上述一種運行穩定的led屏平移裝置，包括底板，所述底板的下表面固定連接有腳輪，所述底板的側表面固定連接有伸縮氣缸，所述伸縮氣缸的輸出端固定連接有支撐塊，所述底板的內表面固定連接有電機，所述電機的輸出端固定連接有往復螺紋絲桿，所述往復螺紋絲桿的外表面螺紋連接有t型塊，所述t型塊的側表面固定連接有連接塊，所述連接塊的前表面固定連接有連接板，所述底板的上表面固定連接有支撐桿，所述t型塊的外表面與支撐桿滑動連接，所述底板的上表面固定連接有連接桿，所述連接桿上開設有滑槽，所述連接板的后表面固定連接有滑塊。

3、根據所述的一種運行穩定的led屏平移裝置，所述連接板上開設有對接孔，所述對接孔的數量為多個且矩形陣列分布，通過對接孔的設置，能夠將led屏幕與裝置整體進行連接。

4、根據所述的一種運行穩定的led屏平移裝置，所述滑塊的外表面與滑槽滑動連接，所述滑塊的數量為兩個且左右分布，在滑塊與滑槽的作用下，能夠提升連接板與led屏幕上下平移時的穩定性。

5、根據所述的一種運行穩定的led屏平移裝置，所述伸縮氣缸、電機均與外部電源電性連接，所述往復螺紋絲桿的外表面與底板轉動連接。

6、根據所述的一種運行穩定的led屏平移裝置，所述支撐桿上開設有t型槽，所述t型塊的外表面與t型槽滑動連接，在t型槽的作用下，限制t型塊的移動方向以及移動距離。

7、根據所述的一種運行穩定的led屏平移裝置，所述往復螺紋絲桿的外表面與支撐桿轉動連接。

8、根據所述的一種運行穩定的led屏平移裝置，所述連接桿的數量為兩個且左右分布。

9、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

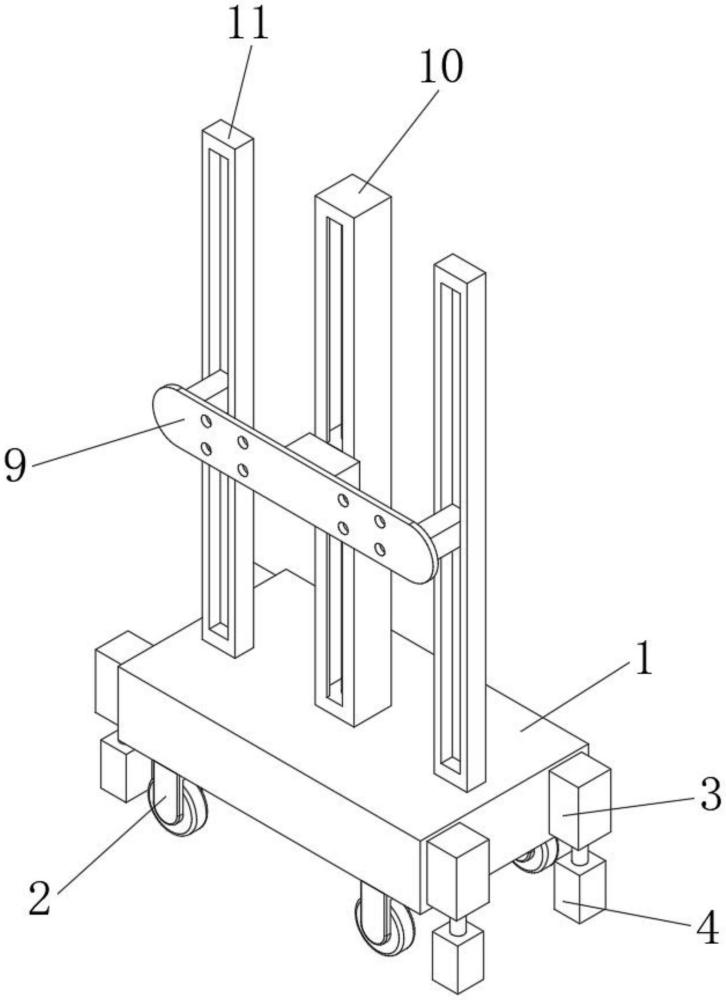

1.一種運行穩定的led屏平移裝置，其特征在于，包括：底板(1)，所述底板(1)的下表面固定連接有腳輪(2)，所述底板(1)的側表面固定連接有伸縮氣缸(3)，所述伸縮氣缸(3)的輸出端固定連接有支撐塊(4)，所述底板(1)的內表面固定連接有電機(5)，所述電機(5)的輸出端固定連接有往復螺紋絲桿(6)，所述往復螺紋絲桿(6)的外表面螺紋連接有t型塊(7)，所述t型塊(7)的側表面固定連接有連接塊(8)，所述連接塊(8)的前表面固定連接有連接板(9)，所述底板(1)的上表面固定連接有支撐桿(10)，所述t型塊(7)的外表面與支撐桿(10)滑動連接，所述底板(1)的上表面固定連接有連接桿(11)，所述連接桿(11)上開設有滑槽(14)，所述連接板(9)的后表面固定連接有滑塊(12)。

2.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述連接板(9)上開設有對接孔(15)，所述對接孔(15)的數量為多個且矩形陣列分布。

3.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述滑塊(12)的外表面與滑槽(14)滑動連接，所述滑塊(12)的數量為兩個且左右分布。

4.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述伸縮氣缸(3)、電機(5)均與外部電源電性連接，所述往復螺紋絲桿(6)的外表面與底板(1)轉動連接。

5.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述支撐桿(10)上開設有t型槽(13)，所述t型塊(7)的外表面與t型槽(13)滑動連接。

6.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述往復螺紋絲桿(6)的外表面與支撐桿(10)轉動連接。

7.根據權利要求1所述的一種運行穩定的led屏平移裝置，其特征在于，所述連接桿(11)的數量為兩個且左右分布。

技術總結
本技術公開了一種運行穩定的LED屏平移裝置，包括底板，所述底板的下表面固定連接有腳輪，所述底板的側表面固定連接有伸縮氣缸，所述伸縮氣缸的輸出端固定連接有支撐塊，所述底板的內表面固定連接有電機，所述電機的輸出端固定連接有往復螺紋絲桿，所述往復螺紋絲桿的外表面螺紋連接有T型塊，所述T型塊的側表面固定連接有連接塊，所述連接塊的前表面固定連接有連接板。通過電機、往復螺紋絲桿與連接板等結構的設置，將LED屏幕與裝置連接在一起后，需要調節LED屏幕的高度時，通過啟動電機，能夠使往復螺紋絲桿進行轉動，從而能夠使連接板進行向上或向下的移動，進而能夠實現屏幕高度的調節，方便快捷。

技術研發人員：劉星,鄧文
受保護的技術使用者：武漢芯燦源光電科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
