本發明涉及角閥領域，具體涉及一種防喘振防堵角閥。

背景技術：

1、常規的角閥(角式截止閥)包括閥體、閥蓋、閥芯和執行機構，閥體具有中腔、進流通道和出流通道，進流通道和出流通道相互垂直，且通過中腔連通，閥蓋蓋裝在閥體上，閥芯滑動安裝在中腔內，執行機構與閥芯相連，驅動閥芯朝下移動到封堵進口流道相抵時，閥門關閉，驅動閥芯朝上移動至打開進口流道時，閥門打開，流體從進流通道進入中腔，再從出流通道流出。

2、如申請號為cn202320468288.x，專利名稱為角式截止閥的密封裝置的專利以及申請號為cn201720996368.7，專利名稱為一種角式截止閥的專利，都是采用上述結構。上述結構的角閥，流體在自中腔流入出流通道的過程中因為高流量以及大壓差，會產生很大的振動及噪音。角閥一般應用在熱泵壓縮機等的管路上，因而角閥的振動及噪音會管路發生喘振，從而影響管路中的壓力、流量等特性。

技術實現思路

1、本發明要解決的技術問題是克服現有技術的缺陷，提供一種防喘振防堵角閥，它可以有效降低流體在角閥內的振動及噪音，防止所應用的管路喘振，且能兼顧降振降噪和防堵塞問題。

2、為了解決上述技術問題，本發明的技術方案是：一種防喘振防堵角閥，包括閥體、閥蓋、閥芯和執行機構，閥體，所述閥體具有中腔及分別連通所述中腔且相互垂直的進流流道和出流流道；所述閥蓋蓋裝在所述中腔的遠離所述進流流道的端部；

3、防喘振防堵角閥還包括套筒，所述套筒安裝在所述中腔內，與所述進流流道同軸設置，沿軸向具有小孔段和大孔段，所述小孔段的周壁設置有多個小出液孔，所述大孔段的周壁設置有多個大出液孔，所述小孔段比所述大孔段更靠近所述進流流道；其中，

4、所述閥芯滑動安裝在所述套筒內，且能夠背向所述進流流道滑動至避開部分大出液孔；所述執行機構連接所述閥芯，用于驅動所述閥芯朝向所述進流流道移動至關閉所述進流流道及驅動所述閥芯背向所述進流流道移動至打開所述進流流道；

5、所述套筒的外周壁和所述中腔的周壁之間沿周向均留有空間，所述空間的尺寸與所述出流流道匹配；在所述閥芯處于打開所述進流流道的情況下，流體自所述進流流道進入所述套筒內，然后自所述小出液孔和所述大出液孔進入所述空間，最后從所述出流流道排出。

6、進一步為了更好地減低噪聲，所述進流流道的內徑小于所述出流流道的內徑。

7、進一步為了可以長期提供可靠密封，防喘振防堵角閥還包括閥座密封副，所述閥座密封副安裝在所述進流流道和所述中腔的交接處，包括硬閥座和軟閥座，所述硬閥座安裝在所述中腔內，并設置有嵌裝槽，所述軟閥座嵌裝在所述嵌裝槽內；其中，

8、所述硬閥座用于與所述閥芯接觸以實現硬密封，且所述硬閥座用于與所述閥芯接觸的面為錐面，所述軟閥座用于與所述閥芯接觸以實現軟密封；

9、所述硬閥座具有朝向所述進流流道的中軸線超出所述軟閥座的凸緣。

10、進一步為了降低套筒的加工難度，所述套筒具有兩個，分別為上套筒和下套筒，所述上套筒和所述下套筒沿軸向密封拼接，所述小孔段和所述大孔段均設置在所述下套筒上。

11、進一步為了提高兩個套筒間密封的可靠性，上套筒和下套筒之間設置有彈簧蓄能密封圈，其中至少一個套筒內周壁設置有用于導向所述閥芯移動的導向帶。

12、進一步，所述小出液孔的孔徑為2.99-3.01mm，所述大出液孔的孔徑為4.99-5.01mm；

13、或所述小出液孔的孔徑為4.99-5.01mm，所述大出液孔的孔徑為7.99-8.01mm。

14、進一步為了減輕閥芯的重量并延長使用壽命，所述閥芯包括周向側板及設置在所述周向側板兩端的端板，每個端板在非邊緣位置設置有平衡孔。

15、進一步為了可以對閥芯起到保護作用，所述閥芯的朝向所述閥蓋的端面設置有用于與所述閥蓋相抵的限位墊塊。

16、進一步為了起到內外雙密封的作用，所述閥蓋分別與所述閥體和所述套筒相壓接，且所述閥蓋和所述閥體之間及所述閥蓋和所述套筒之間分別設置有密封墊。

17、進一步為了可以在閥體中保持一個相對恒定的流速，以避免管道喘振，在w≥1/4英寸的情況下，所述中腔周壁相比于所述套筒外周壁的偏移尺寸出流流道對側45°角處中腔周壁和套筒外周壁的距離a＝w,靠近出流流道側45°角處中腔周壁和套筒外周壁的距離b＝3w；

18、在w＜1/4英寸的情況下，所述中腔周壁相比于所述套筒外周壁的偏移尺寸o＝0.0；其中，

19、

20、式中，doi表示出流流道的內徑；h表示閥門行程和出流流道的內徑兩者的較大值。

21、進一步，在w＜1/6英寸的情況下，中腔內徑dg比套筒外徑do大1英寸；

22、在1/6英寸≤w＜1/4英寸的情況下，中腔內徑dg比套筒外徑do大6w。

23、采用上述技術方案后，本發明在套筒的周壁設置出液孔，將一個大孔的集束射流改為多個小孔的分散射流，使通過出液孔的流體能量逐漸消耗，不斷改變流體方向，流體流速降低，壓力得到控制，振動及噪音減小。本發明還在套筒的靠近進流流道的部分設置小出液孔，在套筒的稍微遠離進流流道的位置設置大出液孔，進入進流流道內的雜質顆粒如果堵住小出液孔，會被流動的流體推動著從上面的大出液孔出去，從而使小出液孔的孔徑不受雜質顆粒大小的限定，可以做的更小，達到更好的降振降噪效果，可以有效降低流體在角閥內的振動及噪音，從而防止角閥所應用的管路喘振，還解決了降振降噪和防堵塞不能兼顧的問題。

技術特征：

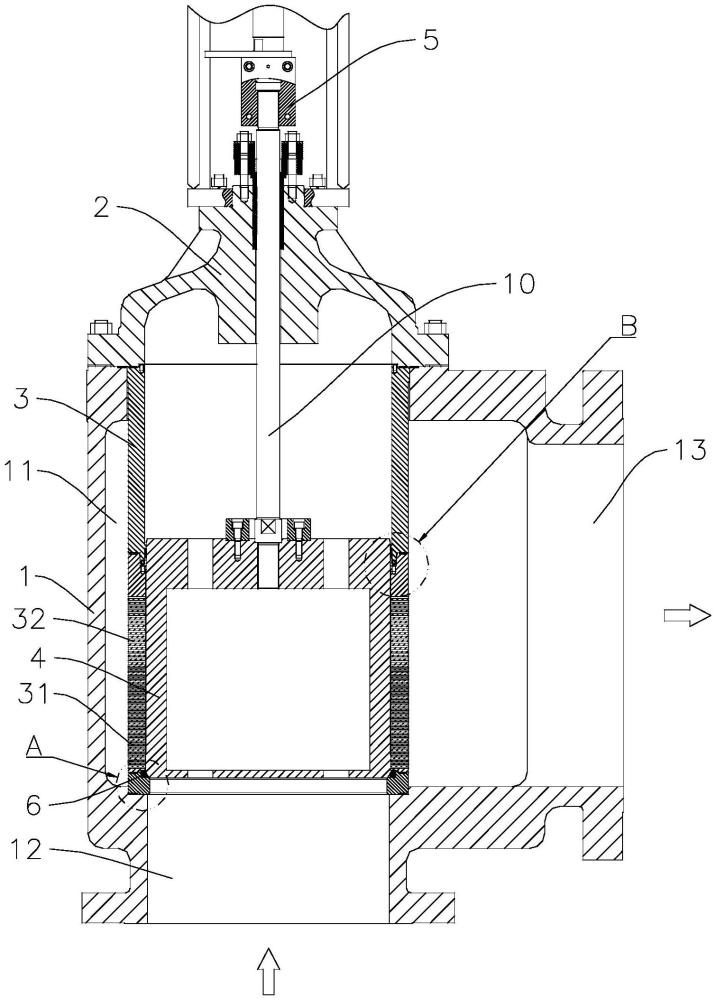

1.一種防喘振防堵角閥，包括閥體(1)、閥蓋(2)、閥芯(4)和執行機構，閥體(1)，所述閥體(1)具有中腔(11)及分別連通所述中腔(11)且相互垂直的進流流道(12)和出流流道(13)；所述閥蓋(2)蓋裝在所述中腔(11)的遠離所述進流流道(12)的端部；其特征在于，

2.根據權利要求1所述的防喘振防堵角閥，其特征在于，

3.根據權利要求1所述的防喘振防堵角閥，其特征在于，

4.根據權利要求1所述的防喘振防堵角閥，其特征在于，

5.根據權利要1所述的防喘振防堵角閥，其特征在于，

6.根據權利要求1所述的防踹防堵角閥，其特征在于，

7.根據權利要求1所述的防喘振防堵角閥，其特征在于，

8.根據權利要求1所述的防喘振防堵角閥，其特征在于，

9.根據權利要求1所述的防喘振防堵角閥，其特征在于，

10.根據權利要求9所述的防喘振防堵角閥，其特征在于，

技術總結
本發明涉及角閥領域，具體涉及一種防喘振防堵角閥。角閥包括閥體、閥蓋、套筒、閥芯和執行機構，閥體具有中腔及分別連通中腔且相互垂直的進流流道和出流流道；閥蓋蓋在中腔的遠離進流流道的端部；套筒安裝在中腔內，與進流流道同軸設置，沿軸向具有小孔段和大孔段，小孔段的周壁設置有多個小出液孔，大孔段的周壁設置有多個大出液孔，小孔段比大孔段更靠近進流流道；閥芯滑動安裝在套筒內，且能夠背向進流流道滑動至避開部分大出液孔；執行機構連接閥芯，用于驅動閥芯朝向進流流道移動至關閉進流流道及驅動閥芯背向進流流道移動至打開進流流道。本發明可以有效降低流體在角閥內的振動及噪音，防止所應用的管路喘振，且兼顧降振降噪和防堵塞問題。

技術研發人員：王學朋,馬勇,羅先念,金建云,張保亮,高春瑞
受保護的技術使用者：吳忠儀表有限責任公司
技術研發日：
技術公布日：2025/4/28
