本技術涉及水利管道領域，尤其涉及一種可調節的水利管道。

背景技術：

1、水利管道的主要作用是輸送水，確保水的供應和分配，它們是城市和農業灌溉等基礎設施的重要組成部分，能夠有效地將水從水源地輸送到需要的地方，滿足人們的日常生活需求以及農業灌溉需求，此外，水利管道系統還有助于調節水流，確保水的合理利用，避免浪費。

2、經檢索，中國專利公告號：cn221075304u公開了一種可調節流量的水利管道，通過轉動流量調節器，流量調節器帶動第二限流板轉動，在轉動過程中，第一限流板和第二限流板上的中心孔始終處于對應的狀態，以保障管道本體始終能夠保障通水狀態，且為最小流量狀態，然后通過第二限流板與第一限流板上的邊孔與邊孔之間，側孔與側孔之間重合度的調節以實現流量的調節。

3、上述技術方案中，通過兩組限流板能夠?qū)λ艿赖妮斔髁窟M行調節，但水利管道安裝時，無法對管道的整體長度進行調節同時無法改變管道單向的長度，從而無法適應不同的現場安裝需求，降低了管道安裝的效率，為此提出一種可調節的水利管道來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種可調節的水利管道，旨在改善了現有技術中可調節的水利管道無法對管道整體的長度進行調節的同時無法對管道單向的長度進行調節，導致降低管道安裝效率的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種可調節的水利管道，包括管道一，所述管道一的外側設置有管道二，所述管道二的外側設置有套管，所述套管的表面設置有調節結構，所述調節機構包括有波紋管，所述套管的表面開設有通槽，所述通槽的內壁轉動連接有雙向絲桿，所述雙向絲桿的端部固定連接有手搖輪，所述雙向絲桿的外壁螺紋連接有移動座，所述管道二的下表面固定連接有連接塊，所述連接塊的內壁滑動連接有限位桿，所述移動座的表面設置有調節組件。

3、作為上述技術方案的進一步描述：

4、所述套管的內表面開設有嵌入槽，所述嵌入槽的內壁固定連接有環形氣囊，所述環形氣囊的內壁固定連接有支撐條，所述環形氣囊的側壁固定連接有海綿墊。

5、作為上述技術方案的進一步描述：

6、所述移動座的外壁與套管的外壁相貼合，所述波紋管的左端固定連接在管道一的右端，所述波紋管的右端固定連接在管道二的左端。

7、作為上述技術方案的進一步描述：

8、所述調節組件包括有螺紋桿，所述管道二的上表面固定連接有滑軌，所述滑軌的外壁滑動連接有滑座，所述滑軌的上表面開設有螺紋孔。

9、作為上述技術方案的進一步描述：

10、所述滑座的上表面與移動座的下表面固定連接。

11、作為上述技術方案的進一步描述：

12、所述螺紋桿的外壁與螺紋孔的內壁螺紋連接，所述螺紋桿的外壁與移動座的內壁螺紋連接。

13、作為上述技術方案的進一步描述：

14、所述海綿墊遠離環形氣囊的一側與波紋管的外壁相貼合。

15、作為上述技術方案的進一步描述：

16、所述支撐條呈圓柱形狀設置。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過設置有波紋管能夠?qū)山M管道相連，手搖輪控制雙向絲桿旋轉，通過移動座配合連接塊能夠改變兩組管道之間的間距，螺紋桿使得滑座脫離滑軌的固定后，能夠單獨調整其中一組管道的位置，便于管道整體的長度進行調節的同時，能夠根據現場安裝需求改變單側的管道長度，提高管道安裝的效率。

19、2、本實用新型中，通過設置有海綿墊能夠吸收波紋管進行水利運輸時產生的振動力，環形氣囊配合支撐條能夠保證海綿墊與波紋管之間的貼合度，從而保證吸收振動力的效果。

技術特征：

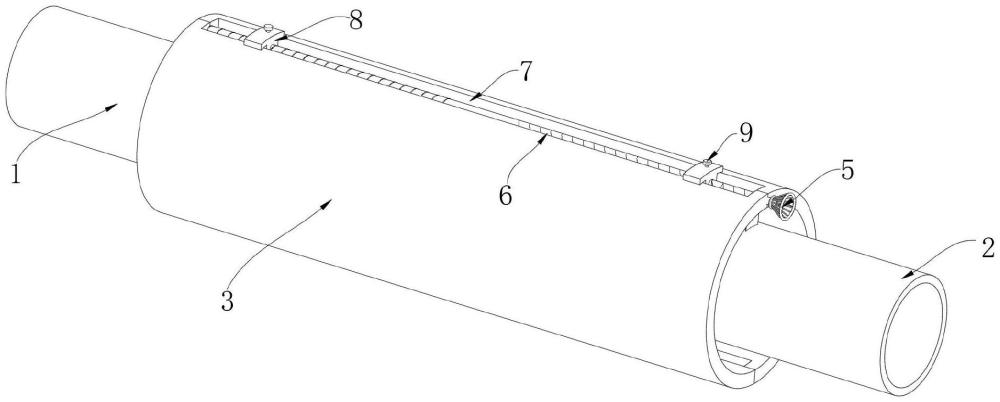

1.一種可調節的水利管道，包括管道一(1)，所述管道一(1)的外側設置有管道二(2)，所述管道二(2)的外側設置有套管(3)，其特征在于：所述套管(3)的表面設置有調節結構，所述調節結構包括有波紋管(4)，所述套管(3)的表面開設有通槽(7)，所述通槽(7)的內壁轉動連接有雙向絲桿(6)，所述雙向絲桿(6)的端部固定連接有手搖輪(5)，所述雙向絲桿(6)的外壁螺紋連接有移動座(8)，所述管道二(2)的下表面固定連接有連接塊(14)，所述連接塊(14)的內壁滑動連接有限位桿(13)，所述移動座(8)的表面設置有調節組件。

2.根據權利要求1所述的一種可調節的水利管道，其特征在于：所述套管(3)的內表面開設有嵌入槽(15)，所述嵌入槽(15)的內壁固定連接有環形氣囊(16)，所述環形氣囊(16)的內壁固定連接有支撐條(17)，所述環形氣囊(16)的側壁固定連接有海綿墊(18)。

3.根據權利要求1所述的一種可調節的水利管道，其特征在于：所述移動座(8)的外壁與套管(3)的外壁相貼合，所述波紋管(4)的左端固定連接在管道一(1)的右端，所述波紋管(4)的右端固定連接有管道二(2)的左端。

4.根據權利要求1所述的一種可調節的水利管道，其特征在于：所述調節組件包括有螺紋桿(9)，所述管道二(2)的上表面固定連接有滑軌(11)，所述滑軌(11)的外壁滑動連接有滑座(10)，所述滑軌(11)的上表面開設有螺紋孔(12)。

5.根據權利要求4所述的一種可調節的水利管道，其特征在于：所述滑座(10)的上表面與移動座(8)的下表面固定連接。

6.根據權利要求4所述的一種可調節的水利管道，其特征在于：所述螺紋桿(9)的外壁與螺紋孔(12)的內壁螺紋連接，所述螺紋桿(9)的外壁與移動座(8)的內壁螺紋連接。

7.根據權利要求2所述的一種可調節的水利管道，其特征在于：所述海綿墊(18)遠離環形氣囊(16)的一側與波紋管(4)的外壁相貼合。

8.根據權利要求2所述的一種可調節的水利管道，其特征在于：所述支撐條(17)呈圓柱形狀設置。

技術總結
本技術涉及水利管道領域，公開了一種可調節的水利管道，包括管道一，所述管道一的外側設置有管道二，所述管道二的外側設置有套管，所述套管的表面設置有調節結構，所述調節機構包括有波紋管，所述套管的表面開設有通槽，所述通槽的內壁轉動連接有雙向絲桿，所述雙向絲桿的端部固定連接有手搖輪，所述雙向絲桿的外壁螺紋連接有移動座，所述管道二的下表面固定連接有連接塊，所述連接塊的內壁滑動連接有限位桿，所述移動座的表面設置有調節組件，所述移動座的外壁與套管的外壁相貼合。本技術中，通過設置有調節結構，便于管道整體的長度進行調節的同時，能夠根據現場安裝需求改變單側的管道長度，提高管道安裝的效率。

技術研發人員：王曉波,毛江軍,毛劍亮,葉學娟,應燕,黃志芳,周瀟俊,李明
受保護的技術使用者：浙江海創環境科技有限公司
技術研發日：20240720
技術公布日：2025/4/24
