本技術涉及制動凸輪軸領域,特別是一種帶自潤滑結構的制動凸輪軸。

背景技術：

1、制動凸輪軸是鼓式制動器中的零件之一，其主體與軸孔轉動連接，一端的外花鍵與調整臂連接，另一端的s型的凸輪頭用于與剎車蹄配合；通過調整臂帶動制動凸輪軸轉動后，制動凸輪軸上的s型凸輪頭轉動帶動剎車蹄進行制動。為了保證制動凸輪軸能實現順暢轉動，需要對制動凸輪軸進行定期潤滑，維護較頻繁；因此，zl201820159412.3公開了一種制動凸輪軸，其通過在內部設有用于儲油的軸孔，并在軸體上設有多個儲油環槽，每個儲油環槽內設有將儲油環槽和軸孔連通的導流孔，實現了制動凸輪軸在一段時間內的自潤滑效果，延長了維護頻率。但由于制動凸輪軸在使用過程中，其最大轉動角度僅能達到180°，導流孔內流出的潤滑油難以經過儲油環槽對軸體的外側面進行全面潤滑，潤滑效果較差。

2、因此，現有的制動凸輪軸存在著潤滑效果較差的問題。

技術實現思路

1、本實用新型的目的在于，提供一種帶自潤滑結構的制動凸輪軸。

2、本實用新型具有潤滑效果較好的優點。

3、本實用新型的技術方案：一種帶自潤滑結構的制動凸輪軸，包括軸體，軸體的一端設置有s型的凸輪頭，軸體的另一端設置有外花鍵；所述軸體的軸心部位設有儲油槽，軸體上設有與儲油槽連通的注油孔，注油孔處螺紋連接有單向注油嘴；所述軸體上設有多個沿軸向間隔分布的潤滑槽，潤滑槽呈環形設置；潤滑槽內設有多個呈環形均勻分布的一號出油孔，一號出油孔與儲油槽連通設置；所述潤滑槽內配合設置有呈環形的海綿，海綿將所有的一號出油孔遮擋覆蓋。

4、前述的一種帶自潤滑結構的制動凸輪軸中，所述注油孔位于軸體上設有外花鍵的一端。

5、前述的一種帶自潤滑結構的制動凸輪軸中，所述外花鍵的每個鍵槽內均設有二號出油孔，二號出油孔與儲油槽連通。

6、前述的一種帶自潤滑結構的制動凸輪軸中，所述二號出油孔內配合連接有空心柱，空心柱頂部限位設置有鋼珠，鋼珠頂部凸出設置在空心柱外；空心柱底部連接有封蓋，封蓋和鋼珠之間設置有彈簧；所述空心柱底部的一側設有與儲油槽連通的通孔。

7、前述的一種帶自潤滑結構的制動凸輪軸中，所述彈簧中部設有海綿柱。

8、與現有技術相比，本實用新型通過在軸體的軸心部位設有儲油槽，并在軸體上設有多個沿軸向間隔分布的環形的潤滑槽，每個潤滑槽內均設有多個呈環形設置且與儲油槽連通的一號出油孔，并在每個潤滑槽內配合設置有將所有一號出油孔遮擋覆蓋的海綿；潤滑槽內的潤滑油能從多個一號出油孔內流出至海綿內，并在毛細作用下，潤滑油能更好地將充滿整個海綿，從而實現更全面的潤滑效果；海綿也能避免潤滑油快速流出，在保證潤滑效果的同時延長了潤滑持續時間，從而降低了維護頻率。

9、此外，本實用新型中外花鍵的每個鍵槽內均設有與儲油槽連通的二號出油孔，每個出油孔內均配合連接有空心柱，空心柱底部一側設有與儲油槽連通的通孔；調整臂通過外花鍵帶動軸體轉動時，會壓動空心柱頂部的鋼珠，鋼珠能壓動彈簧和彈簧內的海綿柱，使得海綿柱內吸附的潤滑油被擠壓，使得一部分潤滑油從空心柱頂部流出，對外花鍵的鍵槽進行潤滑。

10、因此，本實用新型不僅能夠改善潤滑效果，還具有維護頻率低的優點。

技術特征：

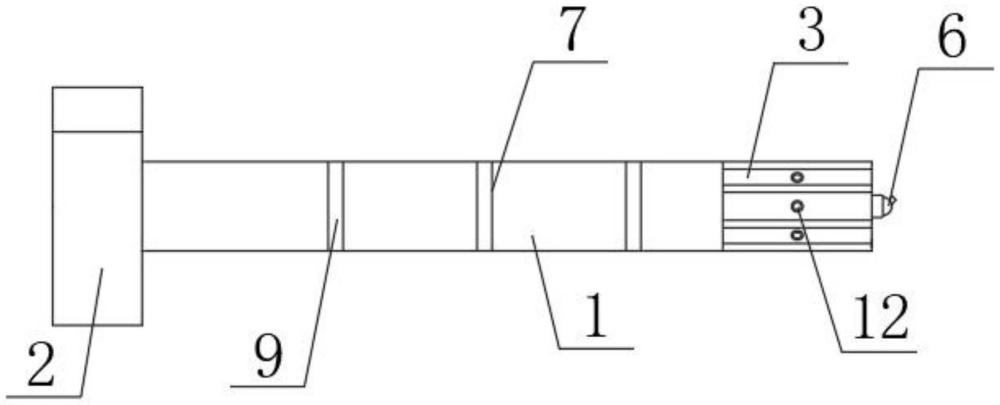

1.一種帶自潤滑結構的制動凸輪軸，包括軸體(1)，軸體(1)的一端設置有s型的凸輪頭(2)，軸體(1)的另一端設置有外花鍵(3)；其特征在于：所述軸體(1)的軸心部位設有儲油槽(4)，軸體(1)上設有與儲油槽(4)連通的注油孔(5)，注油孔(5)處螺紋連接有單向注油嘴(6)；所述軸體(1)上設有多個沿軸向間隔分布的潤滑槽(7)，潤滑槽(7)呈環形設置；潤滑槽(7)內設有多個呈環形均勻分布的一號出油孔(8)，一號出油孔(8)與儲油槽(4)連通設置；所述潤滑槽(7)內配合設置有呈環形的海綿(9)，海綿(9)將所有的一號出油孔(8)遮擋覆蓋。

2.根據權利要求1所述的一種帶自潤滑結構的制動凸輪軸，其特征在于：所述注油孔(5)位于軸體(1)上設有外花鍵(3)的一端。

3.根據權利要求1所述的一種帶自潤滑結構的制動凸輪軸，其特征在于：所述外花鍵(3)的每個鍵槽內均設有二號出油孔(10)，二號出油孔(10)與儲油槽(4)連通。

4.根據權利要求3所述的一種帶自潤滑結構的制動凸輪軸，其特征在于：所述二號出油孔(10)內配合連接有空心柱(11)，空心柱(11)頂部限位設置有鋼珠(12)，鋼珠(12)頂部凸出設置在空心柱(11)外；空心柱(11)底部連接有封蓋(13)，封蓋(13)和鋼珠(12)之間設置有彈簧(14)；所述空心柱(11)底部的一側設有與儲油槽(4)連通的通孔(15)。

5.根據權利要求4所述的一種帶自潤滑結構的制動凸輪軸，其特征在于：所述彈簧(14)中部設有海綿柱(16)。

技術總結
本技術公開了一種帶自潤滑結構的制動凸輪軸，它包括軸體(1)，軸體(1)的一端設置有S型的凸輪頭(2)，軸體(1)的另一端設置有外花鍵(3)；所述軸體(1)的軸心部位設有儲油槽(4)，軸體(1)上設有與儲油槽(4)連通的注油孔(5)，注油孔(5)處螺紋連接有單向注油嘴(6)；所述軸體(1)上設有多個沿軸向間隔分布的潤滑槽(7)，潤滑槽(7)呈環形設置；潤滑槽(7)內設有多個呈環形均勻分布的一號出油孔(8)，一號出油孔(8)與儲油槽(4)連通設置；所述潤滑槽(7)內配合設置有呈環形的海綿(9)，海綿(9)將所有的一號出油孔(8)遮擋覆蓋。本技術不僅能夠改善潤滑效果，還具有維護頻率低的優點。
