本技術涉及波紋管，具體為一種夾套式金屬波紋管。

背景技術：

1、波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性敏感元件。波紋管在儀器儀表中應用廣泛，主要用途是作為壓力測量儀表的測量元件，將壓力轉換成位移或力。波紋管管壁較薄，靈敏度較高，測量范圍為數十帕至數十兆帕。它的開口端固定，密封端處于自由狀態，并利用輔助的螺旋彈簧或簧片增加彈性。工作時在內部壓力的作用下沿管子長度方向伸長，使活動端產生與壓力成一定關系的位移。活動端帶動指針即可直接指示壓力的大小。波紋管常常與位移傳感器組合起來構成輸出為電量的壓力傳感器，有時也用作隔離元件。由于波紋管的伸展要求較大的容積變化，因此它的響應速度低于波登管。波紋管適于測量低壓。

2、已經公布的公告號為cn?218152980?u的專利文件中，公開了一種夾套式雙層波紋管,包括內波紋管，所述內波紋管的外側設有外波紋管，所述內波紋管與外波紋管之間設有支撐機構，所述內波紋管與外波紋管的左側固定有左管頭，所述內波紋管與外波紋管的右側固定有右管頭，所述左管頭的外周壁和右管頭的外周壁均設有固定機構。該夾套式雙層波紋管結構，通過左管頭和固定槽的配合，可以將下一截雙層波紋管的左管頭插入到上一截雙層波紋管的固定槽內，從而達到連接的目的，通過第一螺紋孔、第二螺紋孔和固定螺栓的配合，可以將固定螺栓擰入第一螺紋孔和第二螺紋孔的內部，從而達到將兩截雙層波紋管固定的作用，通過密封墊的配合，可以將第一螺紋孔的孔口密封起來，從而防止液體泄漏。

3、現有裝置無法在需要更換安裝位置時方便的對其進行移動，同時在對波紋管拆卸時不夠方便，因此，需要一種夾套式金屬波紋管。

技術實現思路

1、本實用新型的目的在于提供一種夾套式金屬波紋管，解決了背景技術中所提出的問題。

2、本申請實施例提供了一種夾套式金屬波紋管，包括管道本體，所述管道本體兩側設置有固定機構，所述固定機構上開設有外滑槽，所述外滑槽的側壁上滑動安裝有外滑塊，所述外滑塊上固定安裝有固定塊，所述固定塊上開設有兩個螺紋槽，所述外滑槽上開設有固定槽，所述固定槽開設有若干個，且外滑塊上也開設有固定槽。

3、在這種技術方案中，在需要將波紋管安裝到固定機構上時，根據波紋管的大小，移動卡板在滑動槽上的位置，來適應波紋管的大小，然后拉動套管，使得內桿漏出，將卡板和卡塊安裝到一起，然后將套管按壓下去，使得卡塊將卡板卡住，再調整外滑塊在外滑槽上的位置，通過螺栓將外滑塊固定安裝在外滑槽上的固定槽內，將外滑塊固定在固定機構上，在波紋管受熱膨脹時，擠壓弧形板，當弧形板受到外力移動時，會帶動連接桿轉動，從而帶動內滑塊在內滑槽上移動，以適應膨脹。

4、可選的，所述固定機構上開設有內滑槽，所述內滑槽的側壁上滑動安裝有內滑塊，所述內滑塊下端鉸接有連接桿，所述連接桿另一側開設有安裝槽，所述安裝槽上鉸接有固定板，所述固定板另一端固定安裝有弧形板，所述弧形板上設置有卡板。

5、通過采用上述技術方案，當弧形板受到外力移動時，會帶動連接桿轉動，從而帶動內滑塊在內滑槽上移動。

6、可選的，所述弧形板上開設有滑動槽，所述卡板滑動安裝在滑動槽內，所述連接桿上設置有轉動軸，所述固定板轉動安裝在轉動軸上。

7、通過采用上述技術方案，在需要根據波紋管調整時，可調整卡板在滑動槽上的位置。

8、可選的，所述管道本體的兩側側壁上固定安裝有卡塊。

9、通過采用上述技術方案，便于通過卡塊和卡板配合對波紋管進行固定。

10、可選的，所述卡塊包括內桿，所述內桿上設置有套管，所述內桿滑動安裝在套管內壁上，所述套管遠離內桿的一端開設有若干的氣孔。

11、通過采用上述技術方案，在需要進行固定時，將套管按壓下去，使得卡塊將卡板卡住，在需要拆卸時，拉動套管，使得內桿漏出，從而可以拆下。

12、可選的，所述外滑槽上的固定槽和外滑塊上的固定槽大小相同，且內壁上均開設有螺紋。

13、通過采用上述技術方案，可通過螺栓將外滑塊固定安裝在外滑槽上的固定槽內，將外滑塊固定在固定機構上。

14、可選的，所述卡板下端設置有滾珠，所述滾珠安裝在滑動槽內。

15、通過采用上述技術方案，減少移動時的摩擦力，更好的移動卡板。

16、可選的，所述套管的內壁上設置有鍍層，所述鍍層為摩擦力較小的材質。

17、通過采用上述技術方案，便于移動套管，提高使用體驗。

18、與現有技術相比，本申請技術方案的有益效果如下：

19、本申請技術方案通過設置固定塊和外滑塊，可將固定機構固定住，通過設置卡板和卡塊，便于將波紋管安裝到固定機構上，更加方便，各結構間相互配合，節省時間，更加高效。

技術特征：

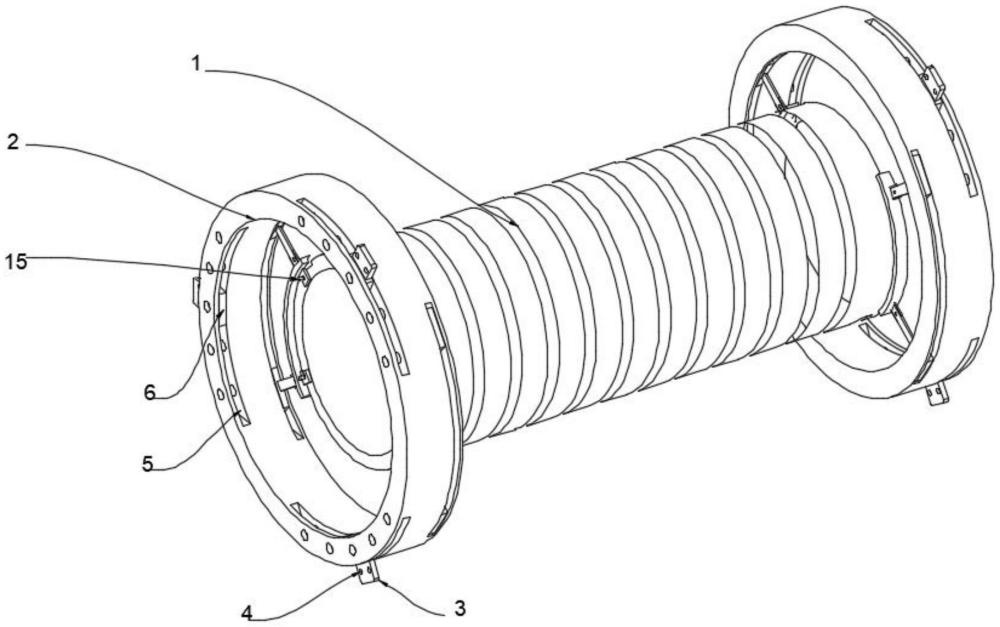

1.一種夾套式金屬波紋管，其特征在于：包括管道本體(1)，所述管道本體(1)兩側設置有固定機構(2)，所述固定機構(2)上開設有外滑槽(5)，所述外滑槽(5)的側壁上滑動安裝有外滑塊(6)，所述外滑塊(6)上固定安裝有固定塊(3)，所述固定塊(3)上開設有兩個螺紋槽(4)，所述外滑槽(5)上開設有固定槽，所述固定槽開設有若干個，且外滑塊(6)上也開設有固定槽。

2.根據權利要求1所述的一種夾套式金屬波紋管，其特征在于，所述固定機構(2)上開設有內滑槽(12)，所述內滑槽(12)的側壁上滑動安裝有內滑塊(7)，所述內滑塊(7)下端鉸接有連接桿(8)，所述連接桿(8)另一側開設有安裝槽，所述安裝槽上鉸接有固定板(9)，所述固定板(9)另一端固定安裝有弧形板(10)，所述弧形板(10)上設置有卡板(11)。

3.根據權利要求2所述的一種夾套式金屬波紋管，其特征在于，所述弧形板(10)上開設有滑動槽(13)，所述卡板(11)滑動安裝在滑動槽(13)內，所述連接桿(8)上設置有轉動軸(14)，所述固定板(9)轉動安裝在轉動軸(14)上。

4.根據權利要求1所述的一種夾套式金屬波紋管，其特征在于，所述管道本體(1)的兩側側壁上固定安裝有卡塊(15)。

5.根據權利要求4所述的一種夾套式金屬波紋管，其特征在于，所述卡塊(15)包括內桿(16)，所述內桿(16)上設置有套管(17)，所述內桿(16)滑動安裝在套管(17)內壁上，所述套管(17)遠離內桿(16)的一端開設有若干的氣孔(18)。

6.根據權利要求1所述的一種夾套式金屬波紋管，其特征在于，所述外滑槽(5)上的固定槽和外滑塊(6)上的固定槽大小相同，且內壁上均開設有螺紋。

7.根據權利要求3所述的一種夾套式金屬波紋管，其特征在于，所述卡板(11)下端設置有滾珠，所述滾珠安裝在滑動槽(13)內。

8.根據權利要求5所述的一種夾套式金屬波紋管，其特征在于，所述套管(17)的內壁上設置有鍍層，所述鍍層為摩擦力較小的材質。

技術總結
本技術涉及波紋管技術領域，公開了一種夾套式金屬波紋管，包括管道本體，所述管道本體兩側設置有固定機構，所述固定機構上開設有外滑槽，所述外滑槽的側壁上滑動安裝有外滑塊，所述外滑塊上固定安裝有固定塊，所述固定塊上開設有兩個螺紋槽，所述外滑槽上開設有固定槽，所述固定槽開設有若干個，且外滑塊上也開設有固定槽，本申請技術方案通過設置固定塊和外滑塊，可將固定機構固定住，通過設置卡板和卡塊，便于將波紋管安裝到固定機構上，更加方便，各結構間相互配合，節省時間，更加高效。

技術研發人員：蔡國丁
受保護的技術使用者：上海國之鼎鐵路機電有限公司
技術研發日：20240803
技術公布日：2025/4/28
