本技術涉及風門執行器領域，尤其涉及一種用于執行器風門輸出軸的連接轉換結構。

背景技術：

1、風閥是工業廠房民用建筑的通風、空氣調節及空氣凈化工程中不可缺少的中央空調末端配件，一般用在空調，通風系統管道中，用來調節支管的風量，也可用于新風與回風的混合調節。

2、執行器是自動控制系統中必不可少的一個重要組成部分。它的作用是接受控制器送來的控制信號，改變被控介質的大小，從而將被控變量維持在所要求的數值上或一定的范圍內。風閥執行器主要是通過微電機驅動齒輪減速，然后帶動輸出齒輪旋轉，輸出一定的轉速和扭矩來驅動搖臂。

3、現有技術中，風門軸的型號有四方軸和圓軸兩種，防火排煙型執行器的輸出軸均為四方軸孔；因此，如果風門軸是圓軸的就無法與執行器輸出軸匹配，進而無法使用，必須更換成彈簧復位型執行器，局限性較大。

技術實現思路

1、本實用新型要解決的技術問題是針對現有技術的現狀，提供一種用于執行器風門輸出軸的連接轉換結構。

2、本實用新型解決上述技術問題所采用的技術方案為：一種用于執行器風門輸出軸的連接轉換結構，包括風門軸、執行器和貫穿固定于執行器內的輸出軸，風門軸通過輸出軸和執行器連接，還包括與輸出軸配合連接的連接結構，連接結構包括與輸出軸配合連接的轉換端和用于固定風門軸的固定端。

3、優選的，所述轉換端包括與輸出軸尺寸匹配的連接軸，連接軸上設有用于固定轉換端和輸出軸的膨脹單元。

4、優選的，所述膨脹單元包括設于連接軸上的膨脹器，膨脹器和連接軸通過一固定螺釘連接。

5、優選的，所述固定端包括“l”型固定板，連接軸遠離輸出軸的一端插接固定于固定板上。

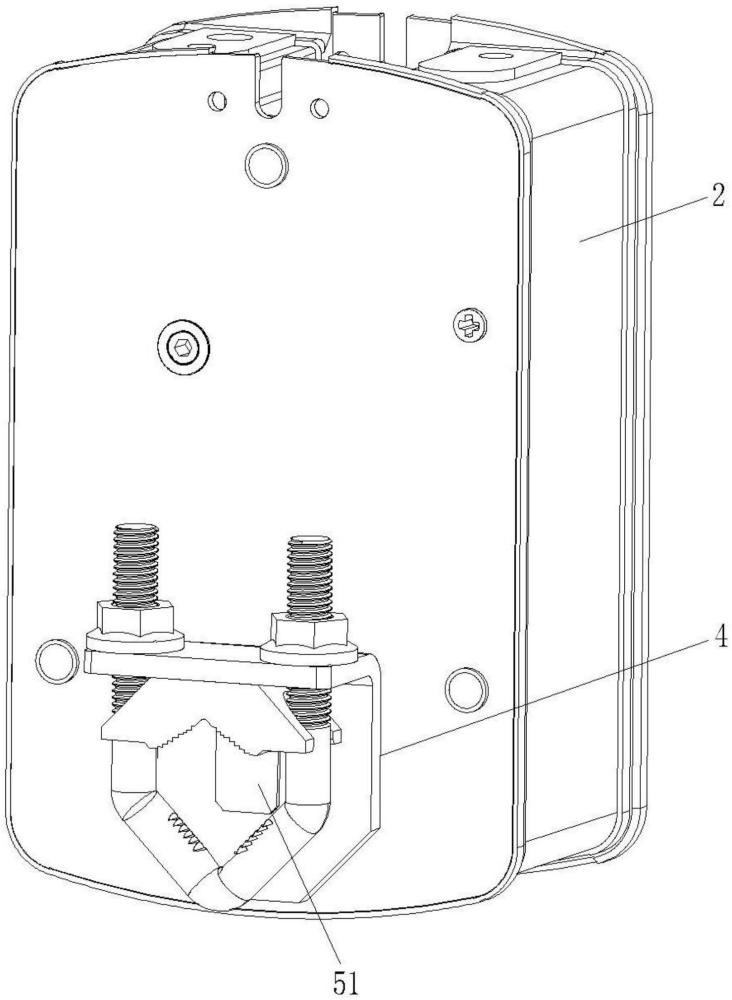

6、優選的，所述固定端還包括通過螺母擰緊固定于固定板上的u型螺栓，u型螺栓兩端均通過螺母固定于固定板上表面；u型螺栓內固定設有用于夾緊風門軸的第一固定夾，第一固定夾頂面與固定板內壁抵觸連接。

7、優選的，所述第一固定夾兩端設有與u型螺栓配合固定的夾槽。

8、優選的，所述第一固定夾上還設有與第一固定夾插接配合的第二固定夾，第二固定夾可拆卸設于第一固定夾底部。

9、與現有技術相比，本實用新型的優點在于：通過設計連接結構，使風門軸通過連接結構與執行器的輸出軸連接，避開了由于輸出軸和風門軸尺寸型號不匹配產生的無法使用的情況，減小了產品使用的局限性。

技術特征：

1.一種用于執行器風門輸出軸的連接轉換結構，包括風門軸、執行器和貫穿固定于執行器內的輸出軸，風門軸通過輸出軸和執行器連接，其特征在于：還包括與輸出軸配合連接的連接結構，連接結構包括與輸出軸配合連接的轉換端和用于固定風門軸的固定端。

2.根據權利要求1所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述轉換端包括與輸出軸尺寸匹配的連接軸，連接軸上設有用于固定轉換端和輸出軸的膨脹單元。

3.根據權利要求2所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述膨脹單元包括設于連接軸上的膨脹器，膨脹器和連接軸通過一固定螺釘連接。

4.根據權利要求2所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述固定端包括“l”型固定板，連接軸遠離輸出軸的一端插接固定于固定板上。

5.根據權利要求4所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述固定端還包括通過螺母擰緊固定于固定板上的u型螺栓，u型螺栓兩端均通過螺母固定于固定板上表面；u型螺栓內固定設有用于夾緊風門軸的第一固定夾，第一固定夾頂面與固定板內壁抵觸連接。

6.根據權利要求5所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述第一固定夾兩端設有與u型螺栓配合固定的夾槽。

7.根據權利要求5所述的一種用于執行器風門輸出軸的連接轉換結構，其特征在于：所述第一固定夾上還設有與第一固定夾插接配合的第二固定夾，第二固定夾可拆卸設于第一固定夾底部。

技術總結
本技術公開了一種用于執行器風門輸出軸的連接轉換結構，包括風門軸、執行器和貫穿固定于執行器內的輸出軸，風門軸通過輸出軸和執行器連接，其特征在于：還包括與輸出軸配合連接的連接結構，連接結構包括與輸出軸配合連接的轉換端和用于固定風門軸的固定端。本技術結構設計合理，通過設計連接結構，使風門軸通過連接結構與執行器的輸出軸連接，避開了由于輸出軸和風門軸尺寸型號不匹配產生的無法使用的情況，減小了產品使用的局限性。

技術研發人員：莫冠均,周中岳,胡武
受保護的技術使用者：寧波滸江自控設備有限公司
技術研發日：20240805
技術公布日：2025/4/28
