本技術涉及阻尼器的，特別涉及一種變速阻尼器。

背景技術：

1、液壓阻尼器可以作為合頁開合緩沖用的重要部件，現有的液壓阻尼器包括油缸、活塞和油針，活塞滑動設置在油缸內，并且活塞將油缸內部分隔成兩個油腔，活塞設置有過油孔，過油孔將兩個油腔連通，油針插接在過油孔，使用油針控制過油孔的過油量，活塞的外周設置有密封件，活塞通過密封件與油缸內壁密封滑動連接，避免流體通過油缸內壁和活塞外周之間的間隙。

2、油針沿長度方向依次設置不同直徑的阻尼部，過油孔與不同直徑的阻尼部配合，能夠控制過油孔的流體流量，液壓阻尼器緩沖時可以實現不同的阻尼力。

3、然而，現有的液壓阻尼器的結構有以下缺點：

4、1、油缸內壁與密封件接觸摩擦，密封件容易損壞，影響油路系統的穩定性，容易使阻尼器緩沖失效。

5、2、液壓阻尼器的零部件數量多，結構復雜，零部件加工、制造難度高，組裝困難，大大提高了阻尼器的成本。

6、3、現有的液壓阻尼器使門窗關閉速度減慢后，鉸鏈推動門窗關閉的力度不足，容易出現門鎖難以關上的情況。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種變速阻尼器，能夠?qū)崿F(xiàn)不同的阻尼力，且結構簡單、加工、制造生產難度低，耐用、壽命長。

2、根據本實用新型的第一方面實施例的一種變速阻尼器，包括缸體和活塞，所述活塞滑動設置于所述缸體內部，所述活塞將所述缸體的內部分隔形成有第一腔和第二腔，所述第一腔和所述第二腔沿所述缸體的深度方向依次布置，其特征在于，包括導油槽和排油腔，所述導油槽和所述排油腔設置于所述缸體的內壁，且沿所述缸體的深度方向依次布置；所述導油槽的內壁和所述活塞的徑向外表面之間形成導油通道，所述導油通道用于引導流體從所述第二腔往所述第一腔流動；所述排油腔的內壁與所述活塞的徑向外表面之間形成排油通道，所述排油通道用于將流體從所述第二腔往所述第一腔排放，所述排油通道的流量大于所述導油通道的流量。

3、根據本實用新型實施例的一種變速阻尼器，至少具有如下有益效果：

4、1.本實用新型通過設置導油槽，導油槽設置在缸體的內壁，利用導油槽和活塞的徑向外表面配合，以形成導油通道，活塞受到外力作用下往缸體的深處移動，使流體經過導油通道從第二腔流動往第一腔流動，實現阻尼器的阻尼力，從而，能夠減緩活塞的移動速度，無需采用傳統的方式設置油針實現阻尼力，也無需使活塞通過密封圈與缸體連接，避免了活塞移動過程中密封圈摩擦損壞的情況，提高了阻尼器的使用壽命。

5、2.本實用新型通過設置排油腔，排油腔的空間較大，能夠容納較多的流體，活塞受到外力作用下，繼續往缸體的深處移動，排油腔與活塞的徑向外表面配合，以形成排油通道，流體迅速經過排油通道進入第一腔內，第一腔內流體迅速增大，在第一腔的壓力下，活塞獲得較大的速度，瞬時加速移動，從而，使得合頁或者鉸鏈更容易將門窗、翻蓋關閉到位，或者有助于門窗的鎖卡入門框的孔槽內，解決了關閉不到位的問題。

6、3.本實用新型通過設置導油槽和排油腔，活塞受到外力作用下往缸體的深處移動過程中，活塞經過導油槽所在的位置，流體通過導流通道流動第一腔，使得活塞緩慢移動，活塞經過排油腔所在位置，流體通過排油通道排放到第一腔，活塞瞬間獲得較大的速度，從而，阻尼器使鉸鏈或合頁閉關時實現了先減速后加速的效果，進而，使得門窗、翻蓋關閉更符合實現需求。

7、4.與現有的阻尼器相比，本實用新型實現了緩沖速度變化的功能，大大簡化了阻尼結構，減少了零部件數量，使得加工、制造生產難度低，組裝簡便，并且，大大增長了使用壽命。

8、根據本實用新型的一些實施例，所述缸體的內壁具有封油面，所述封油面位于所述導油槽和所述排油腔之間，所述封油面與所述活塞的徑向外表面相匹配，且所述封油面與所述活塞的徑向外表面之間形成限流通道，所述限流通道用于限制流體從所述第二腔往所述第一腔流動，所述限流通道的流量小于所述導油通道的流量。

9、根據本實用新型的一些實施例，所述排油腔具有擴張段，所述擴張段的橫截面積沿所述缸體的深度方向逐漸增大。

10、根據本實用新型的一些實施例，所述缸體的內壁設置有定位面，所述定位面與所述活塞的徑向外表面相匹配，且位于所述排油腔遠離所述導油槽一側，所述排油腔具有連接段，所述連接段一側與所述擴張段的連接，所述連接段另一側與所述定位面連接。

11、根據本實用新型的一些實施例，所述排油腔為一個，所述排油腔沿所述缸體的內壁周向環形延伸；或，所述排油腔為多個，多個所述排油腔沿所述缸體的內壁周向分布。

12、根據本實用新型的一些實施例，所述導油槽為沿所述缸體深度方向直線延伸的直槽、沿所述缸體的內壁周向螺旋延伸的螺旋槽以及相互連接的所述直槽和所述螺旋槽中的至少一種。

13、根據本實用新型的一些實施例，還包括彈簧，所述彈簧位于所述缸體內部，所述彈簧用于帶動所述活塞往所述第一腔的方向移動。

14、根據本實用新型的一些實施例，所述活塞設置有推桿，所述推桿的徑向外表面套裝有密封件，所述推桿通過所述密封件與缸體內壁密封連接。

15、根據本實用新型的一些實施例，還包括穩定環，所述穩定環位于所述密封件遠離所述活塞一側，所述穩定環套裝在所述推桿的徑向外表面，使所述推桿穩定在所述缸體內。

16、根據本實用新型的一些實施例，還包括卡緊件，所述卡緊件位于所述穩定環遠離所述密封件一側，所述缸體內壁設置有卡槽，所述卡緊件與所述卡槽卡接，以阻止所述穩定環脫離所述缸體內部。

17、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

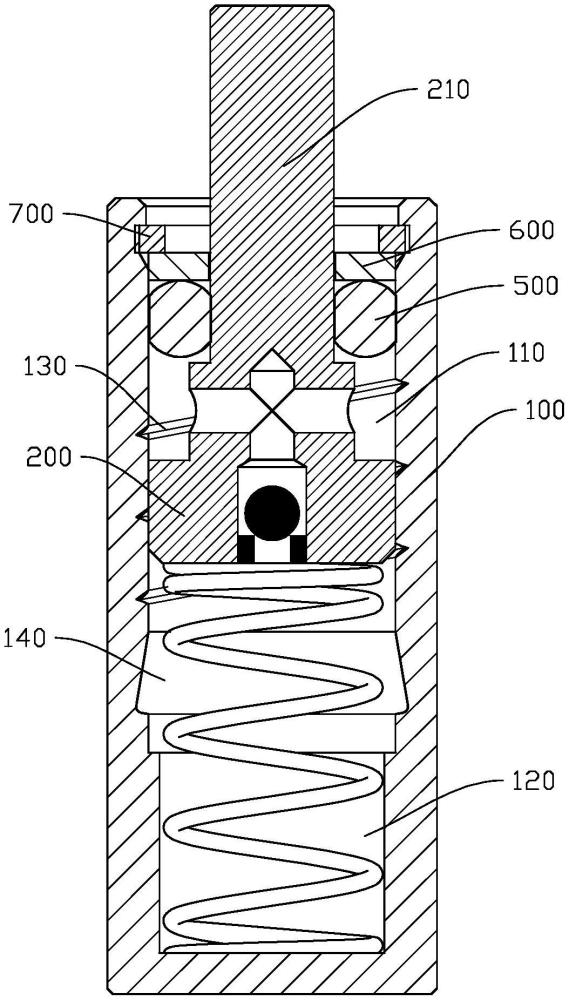

1.一種變速阻尼器，包括缸體(100)和活塞(200)，所述活塞(200)滑動設置于所述缸體(100)內部，所述活塞(200)將所述缸體(100)的內部分隔形成有第一腔(110)和第二腔(120)，所述第一腔(110)和所述第二腔(120)沿所述缸體(100)的深度方向依次布置，其特征在于，包括導油槽(130)和排油腔(140)，所述導油槽(130)和所述排油腔(140)設置于所述缸體(100)的內壁，且沿所述缸體(100)的深度方向依次布置；

2.根據權利要求1所述的一種變速阻尼器，其特征在于，所述缸體(100)的內壁具有封油面(150)，所述封油面(150)位于所述導油槽(130)和所述排油腔(140)之間，所述封油面(150)與所述活塞(200)的徑向外表面相匹配，且所述封油面(150)與所述活塞(200)的徑向外表面之間形成限流通道，所述限流通道用于限制流體從所述第二腔(120)往所述第一腔(110)流動，所述限流通道的流量小于所述導油通道的流量。

3.根據權利要求1所述的一種變速阻尼器，其特征在于，所述排油腔(140)具有擴張段(141)，所述擴張段(141)的橫截面積沿所述缸體(100)的深度方向逐漸增大。

4.根據權利要求3所述的一種變速阻尼器，其特征在于，所述缸體(100)的內壁設置有定位面(160)，所述定位面(160)與所述活塞(200)的徑向外表面相匹配，且位于所述排油腔(140)遠離所述導油槽(130)一側，所述排油腔(140)具有連接段(142)，所述連接段(142)一側與所述擴張段(141)的連接，所述連接段(142)另一側與所述定位面(160)連接。

5.根據權利要求1所述的一種變速阻尼器，其特征在于，所述排油腔(140)為一個，所述排油腔(140)沿所述缸體(100)的內壁周向環形延伸；或，所述排油腔(140)為多個，多個所述排油腔(140)沿所述缸體(100)的內壁周向分布。

6.根據權利要求1所述的一種變速阻尼器，其特征在于，所述導油槽(130)為沿所述缸體(100)深度方向直線延伸的直槽、沿所述缸體(100)的內壁周向螺旋延伸的螺旋槽以及相互連接的所述直槽和所述螺旋槽中的至少一種。

7.根據權利要求1所述的一種變速阻尼器，其特征在于，還包括彈簧(400)，所述彈簧(400)位于所述缸體(100)內部，所述彈簧(400)用于帶動所述活塞(200)往所述第一腔(110)的方向移動。

8.根據權利要求1所述的一種變速阻尼器，其特征在于，所述活塞(200)設置有推桿(210)，所述推桿(210)的徑向外表面套裝有密封件(500)，所述推桿(210)通過所述密封件(500)與缸體(100)內壁密封連接。

9.根據權利要求8所述的一種變速阻尼器，其特征在于，還包括穩定環(600)，所述穩定環(600)位于所述密封件(500)遠離所述活塞(200)一側，所述穩定環(600)套裝在所述推桿(210)的徑向外表面，使所述推桿(210)穩定在所述缸體(100)內。

10.根據權利要求9所述的一種變速阻尼器，其特征在于，還包括卡緊件(700)，所述卡緊件(700)位于所述穩定環(600)遠離所述密封件(500)一側，所述缸體(100)內壁設置有卡槽(170)，所述卡緊件(700)與所述卡槽(170)卡接，以阻止所述穩定環(600)脫離所述缸體(100)內部。

技術總結
本技術公開了一種變速阻尼器，包括缸體和活塞，活塞滑動設置于缸體內部，活塞將缸體的內部分隔形成有第一腔和第二腔，第一腔和第二腔沿缸體的深度方向依次布置，其特征在于，包括導油槽和排油腔，導油槽和排油腔設置于缸體的內壁，且沿缸體的深度方向依次布置；導油槽的內壁和活塞的徑向外表面之間形成導油通道，導油通道用于引導流體從第二腔往第一腔流動；排油腔的內壁與活塞的徑向外表面之間形成排油通道，排油通道用于將流體從第二腔往第一腔排放，排油通道的流量大于導油通道的流量。本技術能夠?qū)崿F(xiàn)不同的阻尼力，且結構簡單、加工、制造生產難度低，耐用、壽命長。
