本技術涉及氮氣技術放空領域，尤其涉及一種適用于小型vpsa制氧系統中的氮氣放空裝置。

背景技術：

1、小型vpsa制氧系統是一種基于真空變壓吸附技術的小型化氧氣生產裝置。這種系統主要用于從空氣中分離氧氣，適用于需要現場制氧或中小規模氧氣供應的場合，如醫療機構、實驗室、小型工業應用、水產養殖、食品保鮮等。

2、現有小型vpsa制氧系統，通過用消音件對在制氧系統氮氣放空時，產生的噪音進行降低，但是在氮氣放空時氣流會直接通過消音塔進入消音件，對消音件內部沖擊比較大，容易破壞消音件內部結構、振動大、消音降噪效果不佳，較為不便。

3、因此需要設計一種能夠通過鋁絲填充物大幅度減少氣流對消音器內部沖擊力，減少消音件振動，使得消音降噪效果更佳，且成本較低的適用于小型vpsa制氧系統中的氮氣放空裝置。

技術實現思路

1、為了克服現有小型vpsa制氧系統，通過用消音件進行降噪，但在氮氣放空時氣流會直接通過消音塔進入消音件，對消音件內部沖擊比較大，容易破壞消音件內部結構、振動大、消音降噪效果不佳，較為不便的缺點，本實用新型提供一種能夠通過鋁絲填充物大幅度減少氣流對消音器內部沖擊力，減少消音件振動，使得消音降噪效果更佳，且成本較低的適用于小型vpsa制氧系統中的氮氣放空裝置。

2、一種適用于小型vpsa制氧系統中的氮氣放空裝置，包括有底座、反應筒、容器、通氣管、鋁絲填充物和消音組件，底座上側連接有反應筒，反應筒上部連接有容器，反應筒下部連接有通氣管，容器內部填充有鋁絲填充物，連接件上設有消音組件。

3、進一步的是，底座設有防滑墊。

4、進一步的是，外殼材質為碳鋼。

5、進一步的是，消音組件還包括有連接件、外殼、消音件和固定板，容器上側連接有連接件，連接件上側連接有外殼，外殼內部連接有上下兩個固定板，固定板之間連接有消音件。

6、進一步的是，還包括有第一緩沖板和第二緩沖板殼，反應筒內部連接有第一緩沖板，反應筒內部連接有第二緩沖板，第二緩沖板位于第一緩沖板下側。

7、進一步的是，還包括有第一緩沖板和第二緩沖板反向安裝。

8、本實用新型的有益效果為：本實用新型通過第一緩沖板和第二緩沖板對氣流流速降低，然后再通過容器中的鋁絲填充物對氣流進行進一步減緩，達到了能夠通過鋁絲填充物大幅度減少氣流對消音器內部沖擊力，減少消音件振動，使得消音降噪效果更佳，且成本較低的效果。

技術特征：

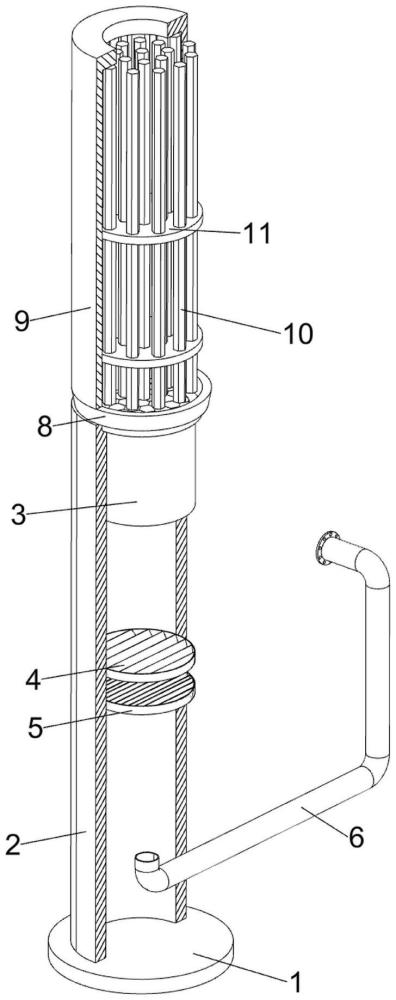

1.一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：包括有底座(1)、反應筒(2)、容器(3)、通氣管(6)、鋁絲填充物(7)和消音組件，底座(1)上側連接有反應筒(2)，反應筒(2)上部連接有容器(3)，反應筒(2)下部連接有通氣管(6)，容器(3)內部填充有鋁絲填充物(7)，連接件(8)上設有消音組件。

2.按照權利要求1所述的一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：底座(1)設有防滑墊。

3.按照權利要求2所述的一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：外殼(9)材質為碳鋼。

4.按照權利要求3所述的一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：消音組件還包括有連接件(8)、外殼(9)、消音件(10)和固定板(11)，容器(3)上側連接有連接件(8)，連接件(8)上側連接有外殼(9)，外殼(9)內部連接有上下兩個固定板(11)，固定板(11)之間連接有消音件(10)。

5.按照權利要求4所述的一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：還包括有第一緩沖板(4)和第二緩沖板(5)殼，反應筒(2)內部連接有第一緩沖板(4)，反應筒(2)內部連接有第二緩沖板(5)，第二緩沖板(5)位于第一緩沖板(4)下側。

6.按照權利要求5所述的一種適用于小型vpsa制氧系統中的氮氣放空裝置，其特征是：還包括有第一緩沖板(4)和第二緩沖板(5)反向安裝。

技術總結
本技術涉及氮氣技術放空領域，尤其涉及一種適用于小型VPSA制氧系統中的氮氣放空裝置。本技術提供一種能夠通過鋁絲填充物大幅度減少氣流對消音器內部沖擊力，減少消音件振動，使得消音降噪效果更佳，且成本較低的適用于小型VPSA制氧系統中的氮氣放空裝置。一種適用于小型VPSA制氧系統中的氮氣放空裝置，包括有底座、反應筒和容器等，底座上側連接有反應筒，反應筒上部連接有容器。本技術通過第一緩沖板和第二緩沖板對氣流流速降低，然后再通過容器中的鋁絲填充物對氣流進行進一步減緩，達到了能夠通過鋁絲填充物大幅度減少氣流對消音器內部沖擊力，減少消音件振動，使得消音降噪效果更佳，且成本較低的效果。

技術研發人員：張冬碩,林峻霆,白宇,宰永陽
受保護的技術使用者：蘇州杜爾制氧設備有限公司
技術研發日：20240812
技術公布日：2025/4/28
