本技術涉及儲氫設備，具體為一種車用碳纖維氫氣瓶。

背景技術：

1、目前氫能以其零排放的特點被認為是汽車的終極能源，伴隨氫燃料電池和電動汽車的迅速發展與產業化，目前車用儲氫技術是儲氫氣瓶高壓儲氫，儲氫氣瓶一般包括四種：ⅰ型瓶是全鋼制，主要缺點是重，用于車載不太合適，多放在加氫站作為固定式儲氫；ⅱ型瓶和ⅲ型瓶是金屬內膽碳纖維纏繞，也相對較重，但比ⅰ型瓶輕；ⅳ型瓶是塑料內膽碳纖維全纏繞，質量最輕，適合于車載，是國內外的主流技術路線，但仍重量較重，且制作工藝較為繁瑣。

2、授權公開號“cn218720592u”記載了“一種車用碳纖維氫氣瓶，包括瓶體，所述瓶體包括金屬瓶口和碳纖維加固外殼，所述金屬瓶口設置在所述碳纖維加固外殼的頂部，具體可在金屬瓶口壓制完成后，直接將金屬瓶口套設在加工桿上，然后按照預設的瓶體的形狀制成的模具扣合在金屬瓶口的外圍，再在模具的內部通過泥塑的方式，填充滿泥土，待泥土風干后，拆除磨具，即可在金屬瓶口的下方形成泥塑的瓶體，然后用碳纖維布包裹泥塑的瓶體形成碳纖維層后，用真空導入工藝在碳纖維層上形成加固層，該加固層可選用樹脂組成，即樹脂層與碳纖維層組成了碳纖維加固外殼；在保證輕質量的同時，保證了耐壓度，整體制作工藝更加簡單，便于生產”。

3、上述專利可以在保證輕質量的同時，保證了耐壓度，整體制作工藝更加簡單，便于生產，但實際該瓶體在運輸?shù)倪^(guò)程中內部的液態氫氣會產生劇烈的晃動，從而影響內部的穩定性。

技術實現思路

1、本實用新型提供了一種車用碳纖維氫氣瓶，通過塑料內膽、十字支撐架、擋板、保護墊和結合塊，可以降低內部的液態氫氣晃動，同時增加瓶體內壁的連接，增加瓶體的穩定性。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種車用碳纖維氫氣瓶，包括：

3、碳纖維外殼，所述碳纖維外殼的內壁設有塑料內膽，所述碳纖維外殼的內壁中心固定嵌設有十字支撐架，所述碳纖維外殼的內壁等距離固定設有多個擋板，多個所述擋板沿圓周表面等距離設置。

4、作為本實用新型一種車用碳纖維氫氣瓶，所述碳纖維外殼的外壁固定套設有兩個保護墊和保護套。

5、作為本實用新型一種車用碳纖維氫氣瓶，所述碳纖維外殼的一端固定嵌設有結合塊，所述碳纖維外殼的另一端固定嵌設有固定底塊。

6、作為本實用新型一種車用碳纖維氫氣瓶，所述結合塊的內壁固定嵌設有嵌入管，所述嵌入管的一端連通設有多邊框。

7、作為本實用新型一種車用碳纖維氫氣瓶，所述多邊框遠離嵌入管的一側連通設有出口管。

8、作為本實用新型一種車用碳纖維氫氣瓶，所述多邊框的外壁圓圓周表面等距離連通設有壓力傳感器、充裝管、泄放裝置。

9、本實用新型提供了一種車用碳纖維氫氣瓶。具備以下有益效果：

10、(1)該車用碳纖維氫氣瓶，通過塑料內膽、十字支撐架、擋板、保護墊和結合塊，可以降低內部的液態氫氣晃動，同時增加瓶體內壁的連接，增加瓶體的穩定性。

技術特征：

1.一種車用碳纖維氫氣瓶，其特征在于，包括：

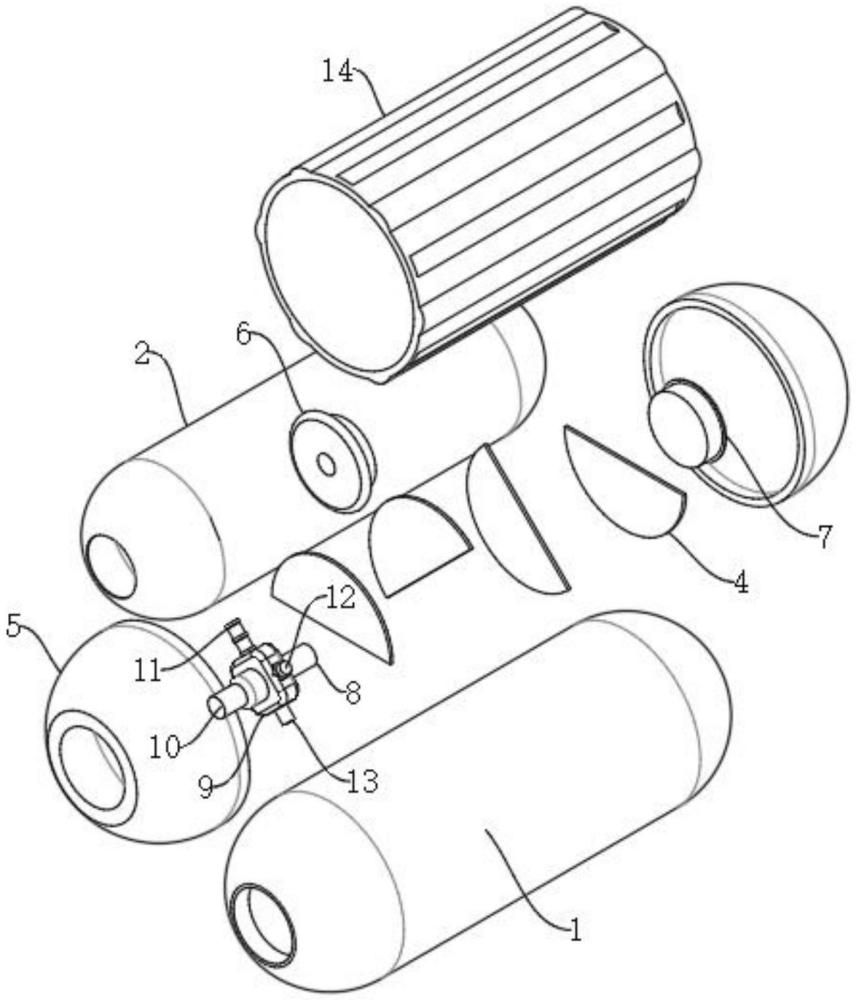

2.根據權利要求1所述的一種車用碳纖維氫氣瓶，其特征在于：所述碳纖維外殼(1)的外壁固定套設有兩個保護墊(5)和保護套(14)。

3.根據權利要求2所述的一種車用碳纖維氫氣瓶，其特征在于：所述碳纖維外殼(1)的一端固定嵌設有結合塊(6)，所述碳纖維外殼(1)的另一端固定嵌設有固定底塊(7)。

4.根據權利要求3所述的一種車用碳纖維氫氣瓶，其特征在于：所述結合塊(6)的內壁固定嵌設有嵌入管(8)，所述嵌入管(8)的一端連通設有多邊框(9)。

5.根據權利要求4所述的一種車用碳纖維氫氣瓶，其特征在于：所述多邊框(9)遠離嵌入管(8)的一側連通設有出口管(10)。

6.根據權利要求5所述的一種車用碳纖維氫氣瓶，其特征在于：所述多邊框(9)的外壁圓圓周表面等距離連通設有壓力傳感器(11)、充裝管(12)、泄放裝置(13)。

技術總結
本技術公開了一種車用碳纖維氫氣瓶，涉及儲氫設備技術領域。包括，碳纖維外殼，碳纖維外殼的內壁設有塑料內膽，碳纖維外殼的內壁中心固定嵌設有十字支撐架，碳纖維外殼的內壁等距離固定設有多個擋板，多個擋板沿圓周表面等距離設置。通過塑料內膽、十字支撐架、擋板、保護墊和結合塊，可以降低內部的液態氫氣晃動，同時增加瓶體內壁的連接，增加瓶體的穩定性。

技術研發人員：張俊銀,張俊寶,張俊彥,陳美娟
受保護的技術使用者：貝力特有限公司
技術研發日：20240812
技術公布日：2025/4/28
