本技術屬于減振結構，具體為一種可調節移動式管道減振阻尼裝置。

背景技術：

1、當前化工生產裝置中各類管道振動普遍存在，影響管道的密封性能、使用壽命，甚至存在破裂和泄漏的風險，嚴重制約化工行業安全穩定。在費托合成系統壓力控制及尾氣再利用技術研究過程中，在巡檢過程中發現，裝置內運行管道會出現振動偏大、管線泄漏及開裂現象。

2、通用的管道減振方式有優化管道布局、增加支撐和固定、安裝緩沖裝置、控制流體流速和壓力等，因化工管道多涉及高溫高壓有毒有害介質，一旦設計完成投用后重新優化布局成本高，而緩沖裝置耐壓能力有限無法全部替代。另外，受工藝需求的限制，管道內流體的流量及壓力調整范圍較小，加之運行期間變量較多，不同工況下管線振動情況隨之變化，因此實際運行中管線減振手段很局限。

技術實現思路

1、本實用新型克服了現有技術的不足，提出一種可調節移動式管道減振阻尼裝置；本實用新型是通過如下技術方案實現的。

2、一種可調節移動式管道減振阻尼裝置，包括支撐口環、粗調支撐桿、限位防傾活塞、支撐座和精調支腿；所述支撐座的底面四角處連接有精調支腿，精調支腿連接有調節螺母；

3、支撐座的頂面上連接有圓柱形的套管；粗調支撐桿的底部伸入套管內，并與套管滑動連接；所述粗調支撐桿上連接有粗調螺母和鎖緊螺母，通過粗調螺母和鎖緊螺母將粗調支撐桿與套管固定連接；粗調支撐桿底部連接有限位防傾活塞，限位防傾活塞與套管內壁滑動連接；粗調支撐桿的頂部連接有支撐口環，支撐口環頂面設置有用于承托管道的弧形的卡槽。

4、進一步的，精調支腿為螺桿結構，螺桿結構底部設置有膨大的支撐腳。

5、進一步的，在精調支腿的底部設置有防滑墊。

6、進一步的，限位防傾活塞為一金屬塊，用于增加粗調支撐桿的支撐力。

7、進一步的，卡槽內壁設置有阻尼柔性墊層。

8、進一步的，在支撐座的表面設置有水平氣泡。

9、本實用新型相對于現有技術所產生的有益效果為：

10、本實用新型實施簡單、成本低廉。高度可調，可利用同管徑管線支撐提高支撐的使用范圍；非固定安裝可多次回收重復利用。

11、本實用新型安全性高，垂直安裝及增加阻尼柔性墊層與防滑墊，完美的利用彈力實現緩沖減震功能；限位防傾活塞增強支撐穩定性，防止調節過度脫開；支撐座配備水平氣泡，確保支撐力的方向垂直穩定。

12、本實用新型可用于在化工生產中管線振值超標后的調整減震及固定支撐，裝填簡易、支撐高度可調、柔性緩沖接觸、配合測振儀可移動調整位置，而且該裝置成本低廉，實現了安全高效管道減震的目的適宜推廣。

技術特征：

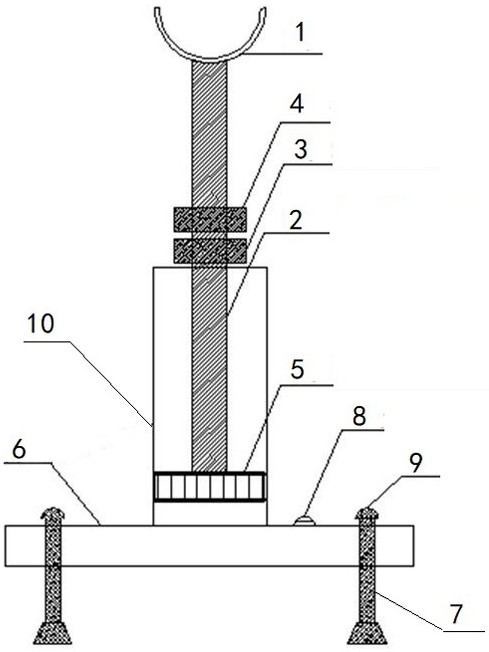

1.一種可調節移動式管道減振阻尼裝置，其特征在于，包括支撐口環（1）、粗調支撐桿（2）、限位防傾活塞（5）、支撐座（6）和精調支腿（7）；所述支撐座（6）的底面四角處連接有精調支腿（7），精調支腿（7）連接有調節螺母（9）；

2.根據權利要求1所述的一種可調節移動式管道減振阻尼裝置，其特征在于，精調支腿（7）為螺桿結構，螺桿結構底部設置有膨大的支撐腳。

3.根據權利要求1或2所述的一種可調節移動式管道減振阻尼裝置，其特征在于，在精調支腿（7）的底部設置有防滑墊。

4.根據權利要求1所述的一種可調節移動式管道減振阻尼裝置，其特征在于，限位防傾活塞（5）為一金屬塊，用于增加粗調支撐桿（2）的支撐力。

5.根據權利要求1所述的一種可調節移動式管道減振阻尼裝置，其特征在于，卡槽內壁設置有阻尼柔性墊層。

6.根據權利要求1所述的一種可調節移動式管道減振阻尼裝置，其特征在于，在支撐座（6）的表面設置有水平氣泡（8）。

技術總結
本技術屬于減振結構技術領域，是一種可調節移動式管道減振阻尼裝置；包括支撐口環、粗調支撐桿、限位防傾活塞、支撐座和精調支腿；支撐座的底面四角處連接有精調支腿，精調支腿連接有調節螺母；支撐座的頂面上連接有圓柱形的套管；粗調支撐桿的底部伸入套管內并與套管滑動連接；通過粗調螺母和鎖緊螺母將粗調支撐桿與套管固定連接；粗調支撐桿底部連接有限位防傾活塞，限位防傾活塞與套管內壁滑動連接；粗調支撐桿的頂部連接有支撐口環，支撐口環頂面設置有用于承托管道的弧形的卡槽；本技術可以確保支撐力的方向垂直穩定，可用于在化工生產中管線振值超標后的調整減振及固定支撐。

技術研發人員：張志偉,何凡,康佳敏,韓琦,苗建雄,朱紅江,吳帥,岳培炎,魏雅楠,桂丹丹,王軍,王泰,于亞楠,原源
受保護的技術使用者：山西潞安煤基清潔能源有限責任公司
技術研發日：20240812
技術公布日：2025/4/28
