本技術涉及燃氣供應系統安裝領域，尤其涉及一種燃氣管埋墻暗裝用角閥。

背景技術：

1、燃氣管埋墻暗裝用角閥是一種專為燃氣管道在墻體內部安裝設計的控制閥門，它在燃氣供應系統中起到關鍵作用，這種角閥的特點是其一部分結構能夠嵌入墻體內部，僅露出必要的操作部件，如手柄，以便于安裝后仍能方便地進行操作，同時保持室內美觀和節省空間。

2、現有的燃氣管埋墻暗裝用角閥，通常是將角閥與通燃氣的連接管道進行對接，安裝時角閥的一部分會暴露在室內，未嵌入墻體內，使得連接管道也暴露在室內，容易占用空間，影響室內美觀性，且可能會因單純的物理撞擊或外力破壞角閥與連接管道，較為不便。

3、因此需要設計一種能夠對安裝管與連接管道進行隱藏，避免管道暴露在外占用空間，防止單純的物理撞擊或外力破壞安裝管與連接管道，提高室內美觀性的燃氣管埋墻暗裝用角閥。

技術實現思路

1、為了克服現有的燃氣管埋墻暗裝用角閥，安裝時角閥的一部分會暴露在室內，未嵌入墻體內，使得連接管道也暴露在室內，容易占用空間，影響室內美觀性，且可能會因單純的物理撞擊或外力破壞角閥與連接管道的缺點，本實用新型提供一種能夠對安裝管與連接管道進行隱藏，避免管道暴露在外占用空間，防止單純的物理撞擊或外力破壞安裝管與連接管道，提高室內美觀性的燃氣管埋墻暗裝用角閥。

2、本實用新型的技術方案為：一種燃氣管埋墻暗裝用角閥，包括有安裝管、閥片、擋板、轉動桿、轉動板和轉把，安裝管下部內側連接有閥片，安裝管上部內側連接有擋板，擋板中部轉動式連接有轉動桿，轉動桿下側連接有轉動板，轉動板與閥片接觸，轉動桿上側連接有轉把，轉把與安裝管轉動式相連接。

3、作為本實用新型的一種優選技術方案，轉把前后左右四側均設有防滑塊。

4、作為本實用新型的一種優選技術方案，還包括有滑動環和套殼，安裝管左部與下部均滑動式連接有滑動環，滑動環外側均連接有套殼。

5、作為本實用新型的一種優選技術方案，套殼造型為六邊形。

6、作為本實用新型的一種優選技術方案，套殼為橡膠材質。

7、作為本實用新型的一種優選技術方案，還包括有固定片、彈簧和滑動板，安裝管上部外側連接有固定片，安裝管上部滑動式連接有滑動板，滑動板位于固定片下側，固定片與滑動板之間連接有彈簧。

8、有益效果為：1、本實用新型通過將安裝管插入墻體內，使得安裝管與連接管道嵌入墻體中，使得滑動板接觸墻面，然后對安裝管進行固定，只留下轉把外露在墻面，達到了能夠對安裝管與連接管道進行隱藏，避免管道暴露在外占用空間，防止單純的物理撞擊或外力破壞安裝管與連接管道，提高室內美觀性的效果。

9、2、本實用新型通過將滑動環進行移動，帶動套殼進行移動，使得套殼套在安裝管與連接管道對接處，套殼為橡膠材質，具有良好的密封性，達到了能夠對安裝管與連接管道對接處進行密封，避免燃氣泄漏，確保燃氣在輸送過程中的密閉性的效果。

技術特征：

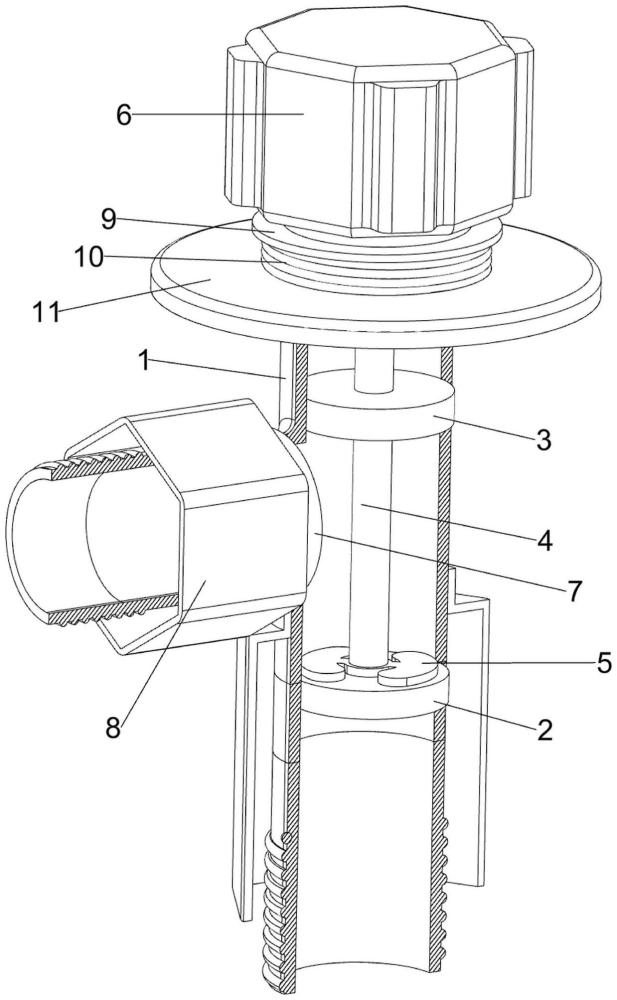

1.一種燃氣管埋墻暗裝用角閥，其特征在于：包括有安裝管(1)、閥片(2)、擋板(3)、轉動桿(4)、轉動板(5)和轉把(6)，安裝管(1)下部內側連接有閥片(2)，安裝管(1)上部內側連接有擋板(3)，擋板(3)中部轉動式連接有轉動桿(4)，轉動桿(4)下側連接有轉動板(5)，轉動板(5)與閥片(2)接觸，轉動桿(4)上側連接有轉把(6)，轉把(6)與安裝管(1)轉動式相連接。

2.如權利要求1所述的一種燃氣管埋墻暗裝用角閥，其特征在于：轉把(6)前后左右四側均設有防滑塊。

3.如權利要求2所述的一種燃氣管埋墻暗裝用角閥，其特征在于：還包括有滑動環(7)和套殼(8)，安裝管(1)左部與下部均滑動式連接有滑動環(7)，滑動環(7)外側均連接有套殼(8)。

4.如權利要求3所述的一種燃氣管埋墻暗裝用角閥，其特征在于：套殼(8)造型為六邊形。

5.如權利要求4所述的一種燃氣管埋墻暗裝用角閥，其特征在于：套殼(8)為橡膠材質。

6.如權利要求5所述的一種燃氣管埋墻暗裝用角閥，其特征在于：還包括有固定片(9)、彈簧(10)和滑動板(11)，安裝管(1)上部外側連接有固定片(9)，安裝管(1)上部滑動式連接有滑動板(11)，滑動板(11)位于固定片(9)下側，固定片(9)與滑動板(11)之間連接有彈簧(10)。

技術總結
本技術涉及燃氣供應系統安裝領域，尤其涉及一種燃氣管埋墻暗裝用角閥。本技術提供一種能夠對安裝管與連接管道進行隱藏，避免管道暴露在外占用空間，防止單純的物理撞擊或外力破壞安裝管與連接管道，提高室內美觀性的燃氣管埋墻暗裝用角閥。一種燃氣管埋墻暗裝用角閥，包括有安裝管和閥片等，安裝管下部內側連接有閥片。本技術通過將安裝管插入墻體內，使得安裝管與連接管道嵌入墻體中，使得滑動板接觸墻面，然后對安裝管進行固定，只留下轉把外露在墻面，達到了能夠對安裝管與連接管道進行隱藏，避免管道暴露在外占用空間，防止單純的物理撞擊或外力破壞安裝管與連接管道，提高室內美觀性的效果。

技術研發人員：郭寧可
受保護的技術使用者：河南省鴻達節能工程有限公司
技術研發日：20240812
技術公布日：2025/4/28
