本技術涉及食品檢測，具體為一種用于食品檢測的氮氣發生裝置。

背景技術：

1、食品檢測是指對食品樣品進行系統分析和測試的過程，旨在確保食品的安全性和質量，使其符合相關的法規和標準，從而保護民眾的食品安全和消費權益，氮氣食品檢測主要應用于食品包裝領域，特別是在復合食品包裝袋中，氮氣的含量檢測是一項重要的質量保證措施，為了提高食品檢測效率，需要用到一種氮氣發生裝置，但是現有氮氣發生裝置依然存在以下不足：

2、如申請號為201621120650.0的實用新型公開了一種氮氣發生裝置，該實用新型制得的氮氣濃度可以滿足使用需求，供氣和解吸均由氣體輸送裝置完成，大大降低了氮氣發生裝置的運行成本，但類似于上述申請的對比文件，在現有氮氣發生裝置進行使用時，由于多數氮氣發生裝置在使用過程中會產生一定的振動與噪音，致使氮氣發生裝置使用時的工作環境易受到影響，造成氮氣發生裝置實用性下降且使用效率降低的問題出現。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提出一種用于食品檢測的氮氣發生裝置。

技術實現思路

1、本實用新型的目的在于提供一種用于食品檢測的氮氣發生裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于食品檢測的氮氣發生裝置，包括安裝底座和防護組件，所述安裝底座底部安裝有萬向輪，所述安裝底座外部設置有防護組件，且防護組件包括螺紋安裝槽、螺紋轉桿、輔助轉把、夾持塊、橡膠墊、隔音罩、安裝滑槽和安裝滑塊，所述螺紋安裝槽內部連接有螺紋轉桿，且螺紋轉桿后端設置有輔助轉把，并且螺紋轉桿前端連接有夾持塊，同時夾持塊外側增設有橡膠墊，所述安裝底座上端設置有隔音罩，且隔音罩內部兩側開設有安裝滑槽，并且安裝滑槽內部連接有安裝滑塊，所述安裝底座內部設置有發生組件。

3、進一步的，所述螺紋安裝槽內部尺寸與螺紋轉桿外部尺寸相適配，且螺紋轉桿通過螺紋安裝槽與安裝底座相連接。

4、進一步的，所述夾持塊的數量設置有兩個，且兩個所述夾持塊以安裝底座的正面中軸線對稱設置于安裝底座內部兩側。

5、進一步的，所述安裝滑槽內部尺寸與安裝滑塊外部尺寸相適配，且隔音罩通過安裝滑槽與安裝滑塊滑動連接。

6、進一步的，所述發生組件包括主箱體、進氣管、閥門和空氣壓縮機，所述主箱體內部左側設置有進氣管，且進氣管外部安裝有閥門，并且進氣管前端連接有空氣壓縮機。

7、進一步的，所述發生組件還包括氧化鋁過濾箱、碳分子過篩箱和排氣管，同時空氣壓縮機外部連接有氧化鋁過濾箱，所述氧化鋁過濾箱外部連接有碳分子過篩箱，且碳分子過篩箱外部連接有排氣管。

8、進一步的，所述進氣管與主箱體呈垂直狀分布，且進氣管與主箱體呈嵌入式連接。

9、進一步的，所述氧化鋁過濾箱與主箱體呈嵌入式連接，且氧化鋁過濾箱與主箱體通過螺栓固定連接。

10、本實用新型提供了一種用于食品檢測的氮氣發生裝置，具備以下

11、有益效果：

12、1、本實用新型通過防護組件的設置，能夠在用于食品檢測的氮氣發生裝置使用時，通過安裝底座內部兩側開設的螺紋安裝槽將螺紋轉桿轉動安裝進安裝底座內部，轉動輔助轉把使得螺紋轉桿前端連接的夾持塊隨之前移，并配合橡膠墊對放置進安裝底座內部的主箱體進行夾持安裝，減少氮氣發生裝置使用過程中的振動，同時安裝底座上端兩側增設的安裝滑塊的外部尺寸與隔音罩內部兩側開設的安裝滑槽的內部尺寸相匹配，從而通過安裝滑槽配合安裝滑塊將隔音罩滑動安裝在安裝底座上端，利用隔音罩對氮氣發生裝置使用過程中產生的噪音進行吸收處理，提升氮氣發生裝置使用過程中的工作環境質量。

13、2、本實用新型通過發生組件的設置，能夠在用于食品檢測的氮氣發生裝置使用時，通過緊固螺栓將氧化鋁過濾箱固定安裝在主箱體內部左側，并配合緊固螺栓將碳分子過篩箱固定安裝在主箱體內部右側，在氧化鋁過濾箱上端安裝空氣壓縮機，同時通過空氣壓縮機外部設置的進氣管向主箱體內部輸送氣體，開啟進氣管外部設置的閥門配合空氣壓縮機將氣體輸送至氧化鋁過濾箱內部，通過氧化鋁過濾箱對氣體過濾，然后由碳分子過篩箱內部的碳分子吸附制得氮氣，并通過碳分子過篩箱外部連接的排氣管將氮氣排出，提升氮氣發生器整體使用效率。

技術特征：

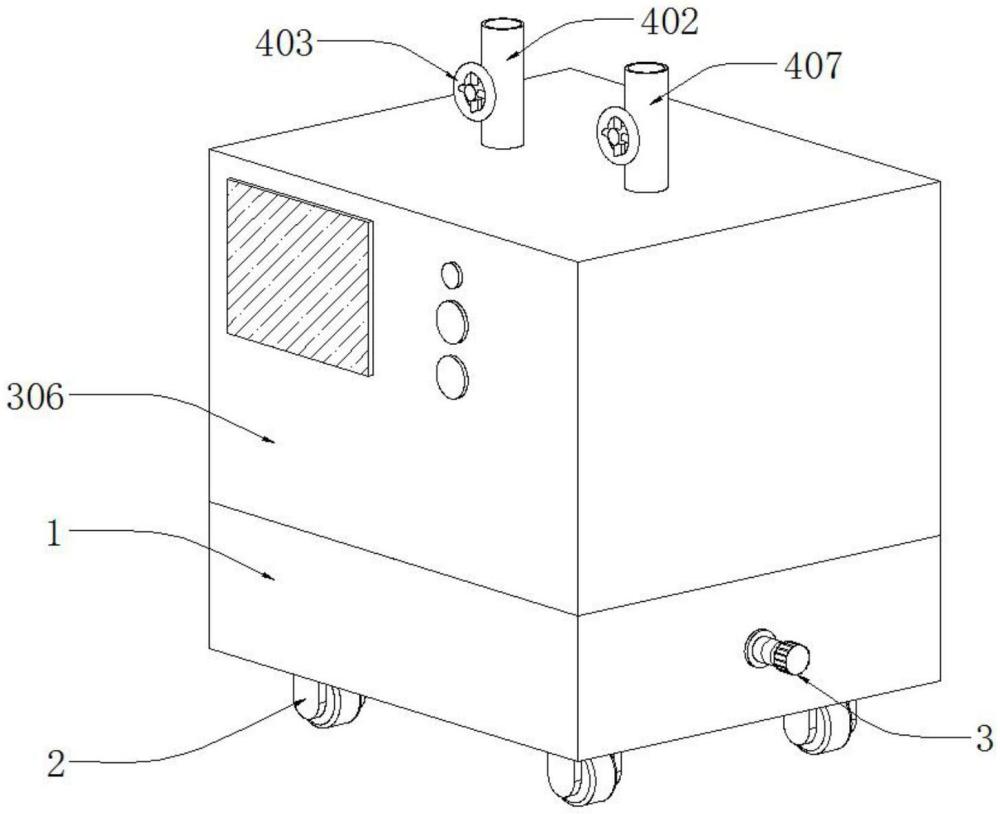

1.一種用于食品檢測的氮氣發生裝置，包括安裝底座(1)和防護組件(3)，其特征在于，所述安裝底座(1)底部安裝有萬向輪(2)，所述安裝底座(1)外部設置有防護組件(3)，且防護組件(3)包括螺紋安裝槽(301)、螺紋轉桿(302)、輔助轉把(303)、夾持塊(304)、橡膠墊(305)、隔音罩(306)、安裝滑槽(307)和安裝滑塊(308)，所述螺紋安裝槽(301)內部連接有螺紋轉桿(302)，且螺紋轉桿(302)后端設置有輔助轉把(303)，并且螺紋轉桿(302)前端連接有夾持塊(304)，同時夾持塊(304)外側增設有橡膠墊(305)，所述安裝底座(1)上端設置有隔音罩(306)，且隔音罩(306)內部兩側開設有安裝滑槽(307)，并且安裝滑槽(307)內部連接有安裝滑塊(308)，所述安裝底座(1)內部設置有發生組件(4)。

2.根據權利要求1所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述螺紋安裝槽(301)內部尺寸與螺紋轉桿(302)外部尺寸相適配，且螺紋轉桿(302)通過螺紋安裝槽(301)與安裝底座(1)相連接。

3.根據權利要求1所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述夾持塊(304)的數量設置有兩個，且兩個所述夾持塊(304)以安裝底座(1)的正面中軸線對稱設置于安裝底座(1)內部兩側。

4.根據權利要求1所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述安裝滑槽(307)內部尺寸與安裝滑塊(308)外部尺寸相適配，且隔音罩(306)通過安裝滑槽(307)與安裝滑塊(308)滑動連接。

5.根據權利要求1所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述發生組件(4)包括主箱體(401)、進氣管(402)、閥門(403)和空氣壓縮機(404)，所述主箱體(401)內部左側設置有進氣管(402)，且進氣管(402)外部安裝有閥門(403)，并且進氣管(402)前端連接有空氣壓縮機(404)。

6.根據權利要求5所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述發生組件(4)還包括氧化鋁過濾箱(405)、碳分子過篩箱(406)和排氣管(407)，同時空氣壓縮機(404)外部連接有氧化鋁過濾箱(405)，所述氧化鋁過濾箱(405)外部連接有碳分子過篩箱(406)，且碳分子過篩箱(406)外部連接有排氣管(407)。

7.根據權利要求6所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述進氣管(402)與主箱體(401)呈垂直狀分布，且進氣管(402)與主箱體(401)呈嵌入式連接。

8.根據權利要求6所述的一種用于食品檢測的氮氣發生裝置，其特征在于，所述氧化鋁過濾箱(405)與主箱體(401)呈嵌入式連接，且氧化鋁過濾箱(405)與主箱體(401)通過螺栓固定連接。

技術總結
本技術公開了一種用于食品檢測的氮氣發生裝置，涉及食品檢測技術領域，包括安裝底座和防護組件，所述安裝底座底部安裝有萬向輪，所述安裝底座外部設置有防護組件，且防護組件包括螺紋安裝槽、螺紋轉桿、輔助轉把、夾持塊、橡膠墊、隔音罩、安裝滑槽和安裝滑塊，所述螺紋安裝槽內部連接有螺紋轉桿，且螺紋轉桿后端設置有輔助轉把，并且螺紋轉桿前端連接有夾持塊，同時夾持塊外側增設有橡膠墊，所述安裝底座上端設置有隔音罩，且隔音罩內部兩側開設有安裝滑槽。該用于食品檢測的氮氣發生裝置，能夠在氮氣發生裝置使用過程中減震與降噪，避免工作環境與工作人員身心健康受到影響，提升氮氣發生裝置整體使用效率。

技術研發人員：莫康揚,李冰霞,袁楚玲
受保護的技術使用者：廉江市檢驗檢測中心
技術研發日：20240813
技術公布日：2025/4/28
