本技術屬于閥門控制，具體涉及一種遠程操控開關的閥門裝置。

背景技術：

1、在垃圾焚燒電廠中，采用生活垃圾與市政污泥摻燒的方式進行污泥處理，經干化機處理后含固率達標的污泥進入爐膛前需通過一道手動球閥調節污泥流量。該閥門通徑達100mm，市面上成套電動調節裝置價格昂貴，且體積較大，在焚燒車間沒有更多的位置安裝這種成套電動調節裝置。目前，手動球閥的開度由工人進行手動調節。

2、通常情況下，干化后入爐的污泥含水率為65％，這種工質同時具有固體和流體的特性，并不具備完整的流體物理特性，所以不能進行定量的高精準調整。若入爐污泥要和垃圾充分混合才能維持良好的燃燒工況，則需要頻繁調節污泥流量閥門來適應。在燃燒工況良好時，可加大污泥流量來增加污泥處理量以及控制爐溫；在燃燒工況惡化時，需及時降低污泥流量，使燃燒盡快恢復。因此，人工手動調控球閥開度的方式難以符合不斷變化的鍋爐燃燒工況對進爐污泥的需求。

技術實現思路

1、本實用新型要解決的技術問題是，針對現有人工手動調控球閥開度的方式難以符合不斷變化的鍋爐燃燒工況對進爐污泥的需求，提供一種結構緊湊、易拆裝、且操作便捷的遠程操控開關的閥門裝置。為實現上述目的，本實用新型可采用以下技術方案：

2、一種遠程操控開關的閥門裝置，包括：閥門本體、齒輪驅動組件、控制電箱和控制按鈕；所述閥門本體的輸入口和輸出口分別與污泥輸送管連接，以實現污泥輸送；所述閥門本體的閥芯控制桿與齒輪驅動組件連接，所述控制電箱分別與齒輪驅動組件和控制按鈕連接，所述控制按鈕設置在遠程中控室內，所述控制按鈕用于向控制電箱發送控制指令，所述控制電箱用于控制齒輪驅動組件進行正向旋轉或反向旋轉，以帶動閥芯控制桿進行正向旋轉或反向旋轉，進而實現閥門本體的開度調整。

3、作為本實用新型的進一步改進，所述齒輪驅動組件包括控制齒輪、傳動齒輪、傳動軸和驅動電機；所述控制齒輪中心與閥芯控制桿連接固定，所述控制齒輪與傳動齒輪嚙合，所述傳動齒輪通過傳動軸與驅動電機的輸出端連接，所述驅動電機通過線纜與控制電箱連接。

4、作為本實用新型的進一步改進，所述線纜上設有過電流保護器，所述過電流保護器與控制電箱電連接連接。

5、作為本實用新型的進一步改進，所述齒輪驅動組件設置在固定支架上。

6、作為本實用新型的進一步改進，所述控制齒輪和傳動齒輪密封在罩殼內，所述罩殼設置在固定支架上。

7、作為本實用新型的進一步改進，所述控制齒輪中心設有刻度盤，所述刻度盤與閥芯控制桿分別位于控制齒輪的兩個側面，所述刻度盤用于顯示閥門本體的開度。

8、作為本實用新型的進一步改進，所述刻度盤兩端分別設有上限位開關和下限位開關，所述上限位開關和下限位開關通過跳閘回路與控制電箱連接，以用于控制閥門本體開關的極限位置。

9、作為本實用新型的進一步改進，所述閥門本體為球閥。

10、與現有技術相比，本實用新型的優點在于：

11、本實用新型的遠程操控開關的閥門裝置，通過將閥門本體的閥芯控制桿與齒輪驅動組件連接，將控制電箱分別與齒輪驅動組件和控制按鈕連接，而控制按鈕則可以設置在遠程中控室內，即實現了閥門本體布置在焚燒爐外，而控制部件則布置在遠程，既不會過多低占用安裝空間，也達到了閥門自動控制啟閉的目的；在垃圾焚燒過程中，通過控制按鈕向控制電箱發送控制指令，控制電箱根據收到的指令，控制齒輪驅動組件進行正向旋轉或反向旋轉，以帶動閥芯控制桿進行正向旋轉或反向旋轉，最終實現了閥門本體的開度調整。通過本實用新型的閥門裝置，運行人員可在遠方中控室，根據不同鍋爐燃燒工況的變化，及時對每臺鍋爐的進泥量進行一種低精度且自動反復地調節，從而使鍋爐的燃燒工況更加穩定可控。

技術特征：

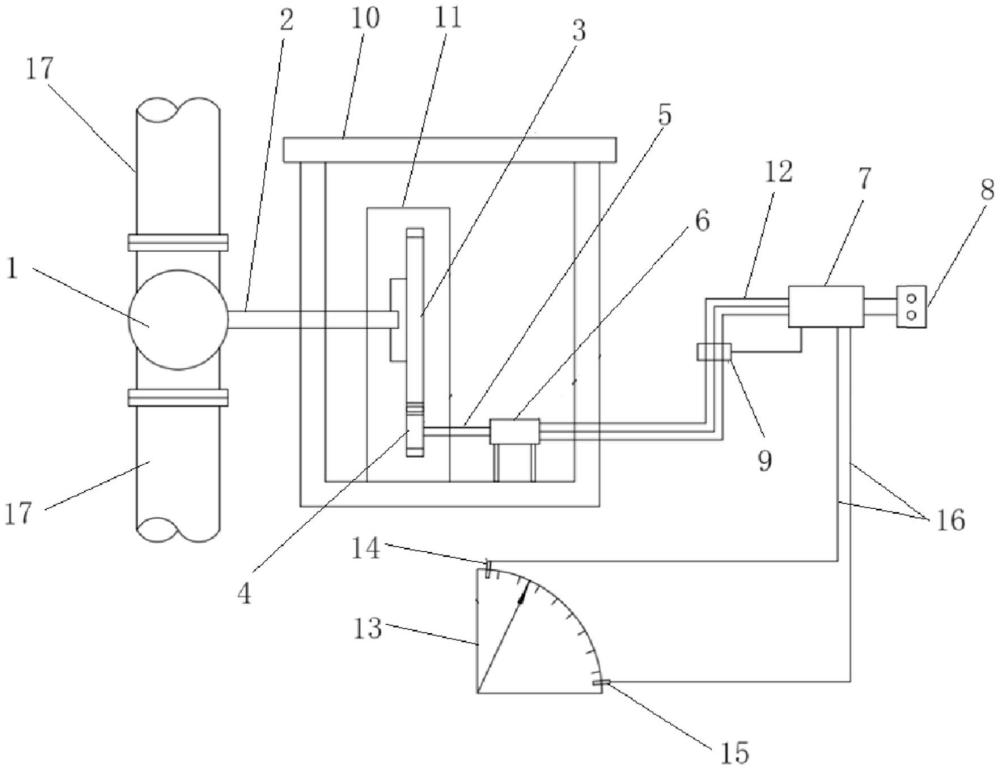

1.一種遠程操控開關的閥門裝置，其特征在于，包括：閥門本體(1)、齒輪驅動組件、控制電箱(7)和控制按鈕(8)；所述閥門本體(1)的輸入口和輸出口分別與污泥輸送管(17)連接，以實現污泥輸送；所述閥門本體(1)的閥芯控制桿(2)與齒輪驅動組件連接，所述控制電箱(7)分別與齒輪驅動組件和控制按鈕(8)連接，所述控制按鈕(8)設置在遠程中控室內，所述控制按鈕(8)用于向控制電箱(7)發送控制指令，所述控制電箱(7)用于控制齒輪驅動組件進行正向旋轉或反向旋轉，以帶動閥芯控制桿(2)進行正向旋轉或反向旋轉，進而實現閥門本體(1)的開度調整。

2.根據權利要求1所述的遠程操控開關的閥門裝置，其特征在于，所述齒輪驅動組件包括控制齒輪(3)、傳動齒輪(4)、傳動軸(5)和驅動電機(6)；所述控制齒輪(3)中心與閥芯控制桿(2)連接固定，所述控制齒輪(3)與傳動齒輪(4)嚙合，所述傳動齒輪(4)通過傳動軸(5)與驅動電機(6)的輸出端連接，所述驅動電機(6)通過線纜(12)與控制電箱(7)連接。

3.根據權利要求2所述的遠程操控開關的閥門裝置，其特征在于，所述線纜(12)上設有過電流保護器(9)，所述過電流保護器(9)與控制電箱(7)電連接。

4.根據權利要求2所述的遠程操控開關的閥門裝置，其特征在于，所述齒輪驅動組件設置在固定支架(10)上。

5.根據權利要求4所述的遠程操控開關的閥門裝置，其特征在于，所述控制齒輪(3)和傳動齒輪(4)密封在罩殼(11)內，所述罩殼(11)設置在固定支架(10)上。

6.根據權利要求2至5中任意一項所述的遠程操控開關的閥門裝置，其特征在于，所述控制齒輪(3)中心設有刻度盤(13)，所述刻度盤(13)與閥芯控制桿(2)分別位于控制齒輪(3)的兩個側面，所述刻度盤(13)用于顯示閥門本體(1)的開度。

7.根據權利要求6所述的遠程操控開關的閥門裝置，其特征在于，所述刻度盤(13)兩端分別設有上限位開關(14)和下限位開關(15)，所述上限位開關(14)和下限位開關(15)通過跳閘回路(16)與控制電箱(7)連接，以用于控制閥門本體(1)開關的極限位置。

8.根據權利要求1至5中任意一項所述的遠程操控開關的閥門裝置，其特征在于，所述閥門本體(1)為球閥。

技術總結
本技術公開了一種遠程操控開關的閥門裝置，包括：閥門本體、齒輪驅動組件、控制電箱和控制按鈕；所述閥門本體的輸入口和輸出口分別與污泥輸送管連接，以實現污泥輸送；所述閥門本體的閥芯控制桿與齒輪驅動組件連接，所述控制電箱分別與齒輪驅動組件和控制按鈕連接，所述控制按鈕設置在遠程中控室內，所述控制按鈕用于向控制電箱發送控制指令，所述控制電箱用于控制齒輪驅動組件進行正向旋轉或反向旋轉，以帶動閥芯控制桿進行正向旋轉或反向旋轉，進而實現閥門本體的開度調整。本技術具有結構緊湊、易拆裝、且操作便捷等特點，實現了自動控制污泥的輸送量，滿足了不斷變化的鍋爐燃燒工況對進爐污泥的需求。
