本技術涉及消防工程，具體為一種可組合式消防工程用排煙管道結構。

背景技術：

1、消防工程用排煙管道是建筑物消防系統的重要組成部分，在火災發生時，迅速排出建筑物內的煙霧和有害氣體，確保人員安全疏散和消防人員的有效救援，排煙管道通常分為金屬管道、非金屬管道和復合材料管道等類型，其中金屬管道由于其耐高溫和耐火性能較好，廣泛應用于各類建筑中，非金屬管道如玻璃鋼管道和塑料管道則因其輕便、易安裝和成本較低。

2、組合式排煙管道多采用廢金屬管道，與傳統的一體式管道相比，組合式排煙管道可以根據實際需要自由組合，每個模塊可以通過特定的連接方式快速安裝和拆卸。然而，目前市面上現有的組合式排煙管道結構仍存在一些不足，主要問題集中在連接處的穩定性和拆裝的便捷性上，現有的組合式排煙管道結構通常采用鋼絲鎖固或直接與吊架固定的方式，這種連接方式在使用中容易出現松動，特別是在長時間使用或受到外力沖擊時，連接處的緊密性會逐漸減弱，導致管道晃動甚至脫落，在進行拆裝維護時，由于連接方式不夠科學，容易對連接處造成損傷，影響管道的二次使用。

3、因此，需要一種可組合式消防工程用排煙管道結構，來解決現有技術中的這些問題。

技術實現思路

1、本實用新型的目的在于提供一種可組合式消防工程用排煙管道結構，以解決上述背景技術中提出的連接處的緊密性不足，拆裝影響連接的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可組合式消防工程用排煙管道結構，包括煙管和環箍，所述煙管為分段式管道，所述煙管連接口處套接有環箍，所述環箍與吊架固定連接，所述環箍外壁開設有插槽，所述煙管外壁頂端和底端均焊接有組合型鋼，所述組合型鋼貫穿插槽插接至環箍?jī)?nèi)部，所述環箍?jī)?nèi)壁頂端和底端均焊接有限位鋼，所述組合型鋼和限位鋼嵌合卡接，所述組合型鋼和限位鋼從環箍外部打入連接螺栓固定連接。

3、優選的，所述限位鋼為“z”字形鋼片，所述組合型鋼和限位鋼內開設有與連接螺栓相匹配的預留螺孔。

4、優選的，所述煙管數量根據管道需要長度布置。

5、優選的，所述煙管出煙口管段上方開設有檢修窗，所述檢修窗處固定連接有固定螺絲，所述檢修窗內安裝有均流板，所述均流板處固定有負壓風機，所述負壓風機右側設置有攔截網。

6、優選的，所述攔截網為與煙管尺寸相匹配的濾板，所述攔截網采用金屬材質制作。

7、優選的，所述攔截網底端設置有底槽，所述底槽底端掛接有塵盒，所述攔截網外壁四角均焊接有掛塊。

8、優選的，所述塵盒頂端四角均焊接有掛鉤，所述掛鉤與掛塊掛接固定。

9、優選的，所述煙管外壁固定連接有伺服電機，所述伺服電機的輸出軸延伸至煙管內部并固定連接有螺桿，所述螺桿活動裝配在煙管內部上方，所述螺桿外部套接有螺紋塊，所述螺紋塊底端兩側分別固定連接有一組刮板。

10、與現有技術相比，本實用新型的有益效果是：該可組合式消防工程用排煙管道結構不僅實現了根據數量和長度的需要組合安裝煙管形成長距離排煙管道，提高連接穩定性，拆裝某段也不會損傷連接的緊密度，實現了具有防堵塞的功能，保證消防排煙的順利進行，而且實現了自動除塵的功能，減少人力除塵檢修需要耗費的時間；

11、(1)通過設置有環箍、組合型鋼、限位鋼、連接螺栓，管道采用分段連接的方式組合安裝，將每一段煙管的管口對準環箍插入，煙管外壁的組合型鋼會從環箍處的插槽插入并嵌合到環箍?jī)?nèi)壁的限位鋼中，形成橫向卡接防止煙管安裝晃動，而后打入連接螺栓將組合型鋼和限位鋼連接，這樣通過與環箍緊密連接，環箍與吊架固定，減少煙管與吊架直接連接所需要的固定件，提高了連接的穩定性，可根據數量和長度的需要組合安裝煙管形成長距離排煙管道，大大提高了連接穩定性，拆裝某段也不會損傷連接的緊密度；

12、(2)通過設置有檢修窗、攔截網、負壓風機，煙管在出煙口處設置檢修窗，通過負壓風機將煙管內煙氣向攔截網方向排出，攔截網可以過濾和攔截?zé)煔庵泄鼟兜墓腆w顆粒和其他雜物，防止出煙口堵塞，負壓風機和攔截網可以從上方的檢修窗中取出進行拆卸和維修，具有防堵塞的功能，保證消防排煙的順利進行；

13、(3)通過設置有攔截網、伺服電機、螺桿、螺紋塊、塵盒、底槽，攔截網安裝在煙管內，往往會由于覆塵影響其氣流的通過率，因此設置有伺服電機，通過伺服電機驅動螺桿旋轉，帶動螺紋塊在螺桿處移動，螺紋塊底端連接的兩組刮板從攔截網前后兩側分別刮動攔截網，將其表面灰塵雜質刮除并落到底槽中收集，塵盒掛接在底槽處可定期取下清理，實現了自動除塵的功能，減少人力除塵檢修需要耗費的時間。

技術特征：

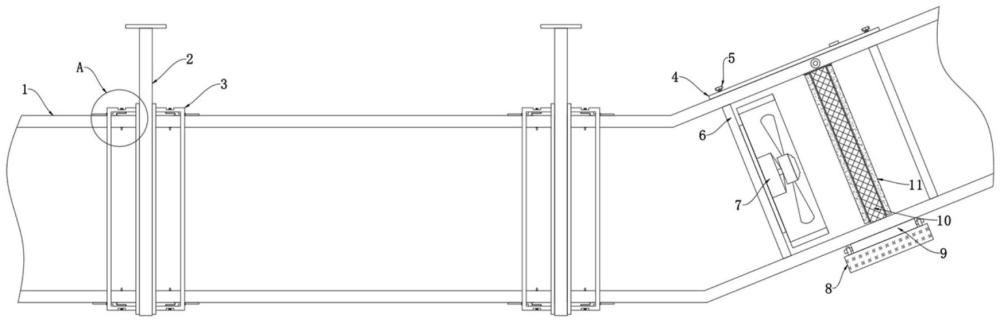

1.一種可組合式消防工程用排煙管道結構，包括煙管(1)和環箍(3)，其特征在于：所述煙管(1)為分段式管道，所述煙管(1)連接口處套接有環箍(3)，所述環箍(3)與吊架(2)固定連接，所述環箍(3)外壁開設有插槽(13)，所述煙管(1)外壁頂端和底端均焊接有組合型鋼(14)，所述組合型鋼(14)貫穿插槽(13)插接至環箍(3)內部，所述環箍(3)內壁頂端和底端均焊接有限位鋼(15)，所述組合型鋼(14)和限位鋼(15)嵌合卡接，所述組合型鋼(14)和限位鋼(15)從環箍(3)外部打入連接螺栓(12)固定連接。

2.根據權利要求1所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述限位鋼(15)為“z”字形鋼片，所述組合型鋼(14)和限位鋼(15)內開設有與連接螺栓(12)相匹配的預留螺孔。

3.根據權利要求1所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述煙管(1)數量根據管道需要長度布置。

4.根據權利要求1所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述煙管(1)出煙口管段上方開設有檢修窗(4)，所述檢修窗(4)處固定連接有固定螺絲(5)，所述檢修窗(4)內安裝有均流板(6)，所述均流板(6)處固定有負壓風機(7)，所述負壓風機(7)右側設置有攔截網(10)。

5.根據權利要求4所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述攔截網(10)為與煙管(1)尺寸相匹配的濾板，所述攔截網(10)采用金屬材質制作。

6.根據權利要求4所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述攔截網(10)底端設置有底槽(9)，所述底槽(9)底端掛接有塵盒(8)，所述攔截網(10)外壁四角均焊接有掛塊(17)。

7.根據權利要求6所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述塵盒(8)頂端四角均焊接有掛鉤(16)，所述掛鉤(16)與掛塊(17)掛接固定。

8.根據權利要求1所述的一種可組合式消防工程用排煙管道結構，其特征在于：所述煙管(1)外壁固定連接有伺服電機(20)，所述伺服電機(20)的輸出軸延伸至煙管(1)內部并固定連接有螺桿(19)，所述螺桿(19)活動裝配在煙管(1)內部上方，所述螺桿(19)外部套接有螺紋塊(18)，所述螺紋塊(18)底端兩側分別固定連接有一組刮板(11)。

技術總結
本技術涉及消防工程領域，公開了一種可組合式消防工程用排煙管道結構，包括煙管和環箍，所述煙管為分段式管道，所述煙管連接口處套接有環箍，所述環箍與吊架固定連接，所述環箍外壁開設有插槽，所述煙管外壁頂端和底端均焊接有組合型鋼。該可組合式消防工程用排煙管道結構通過設置有環箍，管道采用分段連接的方式組合安裝，將每一段煙管的管口對準環箍插入，煙管外壁的組合型鋼會從環箍處的插槽插入并嵌合到環箍?jī)?nèi)壁的限位鋼中，形成橫向卡接防止煙管安裝晃動，而后打入連接螺栓將組合型鋼和限位鋼連接，這樣通過與環箍緊密連接，提高了連接的穩定性，可根據數量和長度的需要組合安裝煙管形成長距離排煙管道，解決了拆裝影響連接的問題。

技術研發人員：邵利東,徐強,黃勝強,李慶,鄧思思
受保護的技術使用者：湖北圓方高新技術開發有限公司
技術研發日：20240813
技術公布日：2025/4/28
