本技術涉及閥門，具體涉及一種汽車水泵控制閥的傳動結構。

背景技術：

1、汽車水泵是用于對汽車發動機進行降溫的重要部件。專利申請?zhí)枮閏n202320985535.3的實用新型專利公開了一種一體式機械水泵，包括水泵殼體，水泵殼體內壁的一側設置有閥體殼體(2)，閥體殼體(2)與水泵殼體(1)為一體成型機構，水泵殼體(1)的頂部設置有轉子(3)，轉子(3)連接有傳動軸，所述傳動軸的一端貫穿水泵殼體(1)并連接有葉輪(4)，水泵殼體(1)上安裝有閥門搖臂(6)，閥門搖臂(6)通過軸體與閥芯(5)相連接。

2、由于閥門搖臂通過軸體與閥芯連接，在實際裝配時，需要采用工具將閥門搖臂壓入軸體內，使二者間形成過盈配合，如果壓裝不到位，那么驅動閥門搖臂是無法帶動軸體的，對裝配精度的要求較高、裝配步驟繁瑣，在長時間使用后，閥門搖臂與軸體之間會出現松動的情況，導致機械水泵失效。

技術實現思路

1、 ?本實用新型所要解決的技術問題在于針對上述現有技術的不足，提供一種汽車水泵控制閥的傳動結構，降低了裝配難度和精度要求，提高了裝配效率。

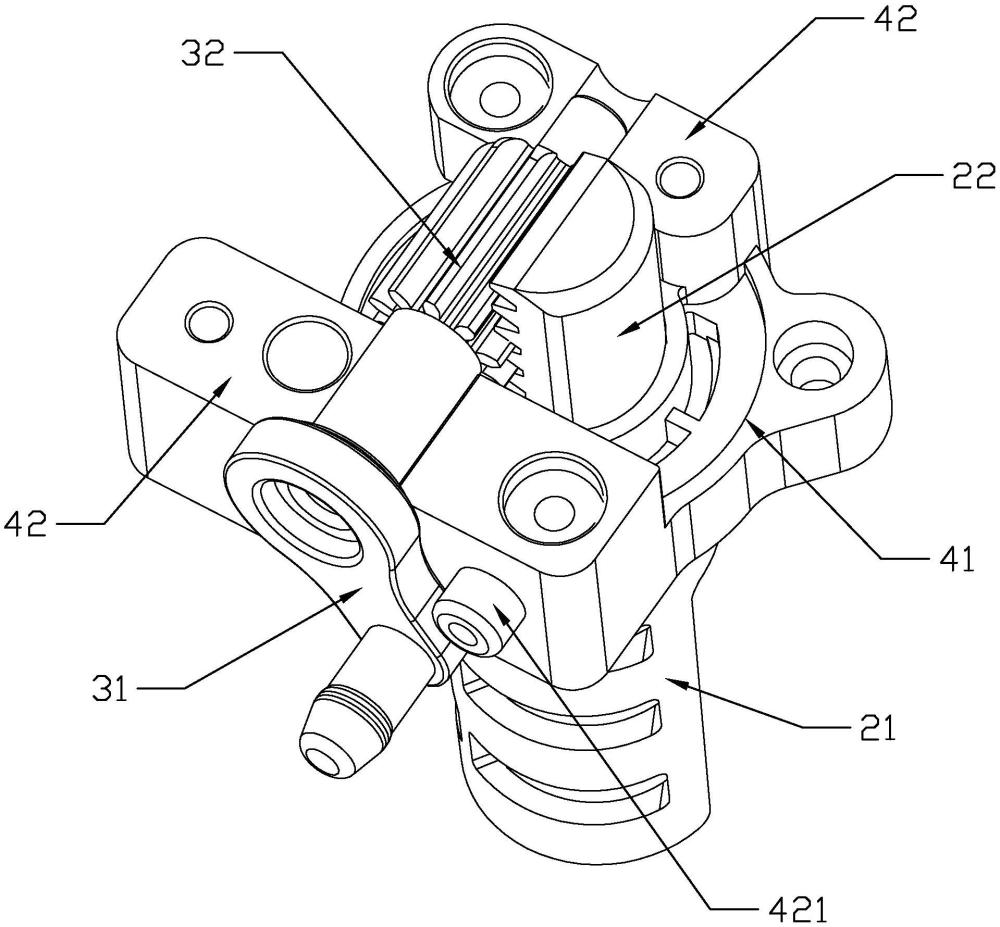

2、為實現上述目的，本實用新型提供了如下技術方案：一種汽車水泵控制閥的傳動結構，包括搖臂、與搖臂聯動的閥芯，所述搖臂包括用于操作的搖臂本體及齒輪軸，所述閥芯包括用于啟閉閥門的閥芯部及齒條部，所述齒輪軸與齒條部相互嚙合，所述齒條部沿豎直方向設置，所述齒輪軸沿水平方向設置。

3、具有上述特征的本實用新型：采用齒條齒輪嚙合的方式作為閥芯與搖臂之間的連接結構，與背景技術中的搖臂與閥芯的連接結構相比，在裝配時只需將齒條部與搖臂嚙合到位即可，無需過盈配合，降低了裝配難度和精度要求，提高了裝配效率，便于拆裝，有利于后續維護。

4、本實用新型進一步的設置是：還包括搖臂座，所述搖臂座包括底板、設置在底板上的兩個放置塊，所述底板上設有供齒條部貫穿的齒條通孔，兩個所述放置塊設置在齒條通孔的兩側，所述齒輪軸安裝在兩個放置塊上，所述齒輪軸的齒輪懸空在齒條通孔上與齒條部嚙合。

5、具有上述特征的本實用新型：通過設置放置塊用于架設搖臂，齒輪軸呈水平安裝在搖臂座上，使其能夠與豎直放置的齒條部嚙合，齒輪軸的齒輪懸空在齒條通孔上與齒條部嚙合，減少了因接觸面不平整或異物干擾導致的傳動誤差。

6、本實用新型進一步的設置是：所述搖臂本體與齒輪軸垂直設置，搖臂本體位于其中一個放置塊的外側，該放置塊的外周面上設有限制搖臂本體擺動角度的限位塊。

7、具有上述特征的本實用新型：通過限制搖臂本體的擺動幅度來限制閥芯的上升高度，防止其過度上升導致閥芯無法與閥門配合而造成的閥門失效。

8、本實用新型進一步的設置是：所述搖臂座上可拆卸連接有搖臂蓋，所述搖臂蓋包括蓋體、設置在蓋體上的兩個拼接塊，所述蓋體與放置塊通過緊固件實現可拆卸連接，所述拼接塊位于兩個放置塊的間隔處，與放置塊拼接，所述搖臂蓋與搖臂座之間形成供齒輪軸與齒條部動作的密閉空間，所述放置塊上設有供齒輪軸放置的第一圓弧槽，所述蓋體對應第一圓弧槽處設有第二圓弧槽，所述第一圓弧槽與第二圓弧槽配合對齒輪軸夾持。

9、具有上述特征的本實用新型：搖臂蓋與搖臂座之間通過緊固件實現可拆卸連接，形成了一個供齒輪軸與齒條部動作的密閉空間，這種設計有效地防止了外部灰塵、水分或其他雜質進入傳動結構內部，保護了齒輪軸、齒條部等關鍵部件免受損害，延長了使用壽命；放置塊上設有供齒輪軸放置的第一圓弧槽，蓋體對應處設有第二圓弧槽，兩者配合對齒輪軸進行夾持，這種設計不僅為齒輪軸提供了穩定的支撐，還通過精確的圓弧槽設計確保了齒輪軸在轉動過程中的同軸度和穩定性，從而提高了傳動的精度和可靠性。

10、下面結合附圖和實施例對本實用新型作進一步詳細說明。

技術特征：

1.一種汽車水泵控制閥的傳動結構，包括搖臂、與搖臂聯動的閥芯，其特征在于：所述搖臂包括用于操作的搖臂本體及齒輪軸，所述閥芯包括用于啟閉閥門的閥芯部及齒條部，所述齒輪軸與齒條部相互嚙合，所述齒條部沿豎直方向設置，所述齒輪軸沿水平方向設置。

2.根據權利要求1所述的一種汽車水泵控制閥的傳動結構，其特征在于：還包括搖臂座，所述搖臂座包括底板、設置在底板上的兩個放置塊，所述底板上設有供齒條部貫穿的齒條通孔，兩個所述放置塊設置在齒條通孔的兩側，所述齒輪軸安裝在兩個放置塊上，所述齒輪軸的齒輪懸空在齒條通孔上與齒條部嚙合。

3.根據權利要求2所述的一種汽車水泵控制閥的傳動結構，其特征在于：所述搖臂本體與齒輪軸垂直設置，搖臂本體位于其中一個放置塊的外側，該放置塊的外周面上設有限制搖臂本體擺動角度的限位塊。

4.根據權利要求2所述的一種汽車水泵控制閥的傳動結構，其特征在于：所述搖臂座上可拆卸連接有搖臂蓋，所述搖臂蓋包括蓋體、設置在蓋體上的兩個拼接塊，所述蓋體與放置塊通過緊固件實現可拆卸連接，所述拼接塊位于兩個放置塊的間隔處，與放置塊拼接，所述搖臂蓋與搖臂座之間形成供齒輪軸與齒條部動作的密閉空間，所述放置塊上設有供齒輪軸放置的第一圓弧槽，所述蓋體對應第一圓弧槽處設有第二圓弧槽，所述第一圓弧槽與第二圓弧槽配合對齒輪軸夾持。

技術總結
本技術涉及閥門技術領域，特別涉及一種汽車水泵控制閥的傳動結構，包括搖臂、與搖臂聯動的閥芯，搖臂包括用于操作的搖臂本體及齒輪軸，閥芯包括用于啟閉閥門的閥芯部及齒條部，齒輪軸與齒條部相互嚙合，齒條部沿豎直方向設置，齒輪軸沿水平方向設置，本技術的有益效果為：降低了裝配難度和精度要求，提高了裝配效率。

技術研發人員：孫棟梁,戴勇,彭紀本,張立,陳祥和
受保護的技術使用者：浙江弘晨汽車零部件制造有限公司
技術研發日：20240812
技術公布日：2025/4/28
