本技術屬于機械式減震器領域，尤其涉及一種非線性組合減震裝置。

背景技術：

1、目前對于單一豎直方向的減振器，有彈簧式，鐘形橡膠式。近年來，縱向減震器的結構不斷改進，由以前單一的彈簧或膠筒減震方式逐漸發展到目前的膠筒和液壓、彈簧等組合作用的減震方式。cn202181886u中國專利文獻公開了一種新型實用減震器，包括上接頭、減震彈簧、彈性橡膠、下接頭、外套管，所述的外套管為通心圓柱體結構，外套管內徑設有相互交替設置的減震彈簧和彈性橡膠，上接頭和下接頭?分別設置于外套管兩端，且上接頭與下接頭分別與減震彈簧連接。與現有技術相比，該實用新型的有益效果是：該裝置采用低剛度高阻尼的彈性橡膠和剛度較大的減震彈簧交替串聯來組成減震器的彈性單元，通過低剛度的彈性橡膠隔震與剛度較大的減震彈簧吸震通過交替作用來完成系統的激振能量吸收。但以上方式的特點是減振器剛度的線性較強，不具備非線性動力學特性，不方便調節減振器動力學參數，當減振器的減振剛度與阻尼需要調節時，整體尺寸都需要更改。

技術實現思路

1、本實用新型旨在克服現有技術的不足之處而提供一種結構簡單、維修方便、穩定性高、減振剛度及阻尼可調、零點偏移小、減震降噪效果理想、具有過載保護功能的非線性組合減震裝置。

2、為解決上述技術問題，本實用新型是這樣實現的：

3、一種非線性組合減震裝置，包括上方形雙孔通槽、下方形雙孔通槽、左方形雙孔通槽及右方形雙孔通槽；所述左方形雙孔通槽及右方形雙孔通槽位于上方形雙孔通槽與下方形雙孔通槽之間；所述上方形雙孔通槽與下方形雙孔通槽上下對稱設置；所述左方形雙孔通槽（3）與右方形雙孔通槽左右對稱設置；在所述上方形雙孔通槽、下方形雙孔通槽、左方形雙孔通槽及右方形雙孔通槽之間分別設有4對連接臂；

4、在所述上方形雙孔通槽及下方形雙孔通槽與左方形雙孔通槽及右方形雙孔通槽之間設有4對連接臂；

5、在所述上方形雙孔通槽、下方形雙孔通槽、左方形雙孔通槽及右方形雙孔通槽內分別設有8個十字軸及8組方形橡膠；

6、所述方形橡膠的4個橡膠單元以過盈配合方式分別置于十字軸四角的方形空間內；所述連接臂的兩端分別與十字軸兩端固定相接。

7、進一步地，本實用新型所述連接臂采用沖壓成型結構，其兩端分別設有扣蓋；所述扣蓋分別對應十字軸端部。

8、進一步地，本實用新型所述連接臂經扣蓋上的通孔通過螺釘與十字軸端部固定相接。

9、進一步地，本實用新型所述十字軸進一步地，本實用新型各個軸向平面與方形橡膠各個軸向平面貼合。

10、進一步地，本實用新型在所述連接臂的中部區域設有沖壓筋。

11、進一步地，本實用新型所述上方形雙孔通槽及下方形雙孔通槽上固定設有裝配板。

12、本實用新型結構簡單、維修方便、穩定性高、減振剛度及阻尼可調、零點偏移小、減震降噪效果理想，具有過載保護功能，具備非線性動力學特性，可方便調節減振器動力學參數。本實用新型具有較好的初始剛度，動力學參數方便調節，具有非線性減振特性，且具有較好的緩沖作用。本實用新型減振剛度可通過調節連接臂的長度和方形橡膠硬度而靈活改變，適應于各種承載重量，操作方便。另外，本實用新型采用十字軸的各個平面與方形橡膠平面貼合，此種結構使減振器初始剛度較大，即零點漂移較小。參見圖4所示，由試驗結果可知，本裝置成剛度漸軟特性。

技術特征：

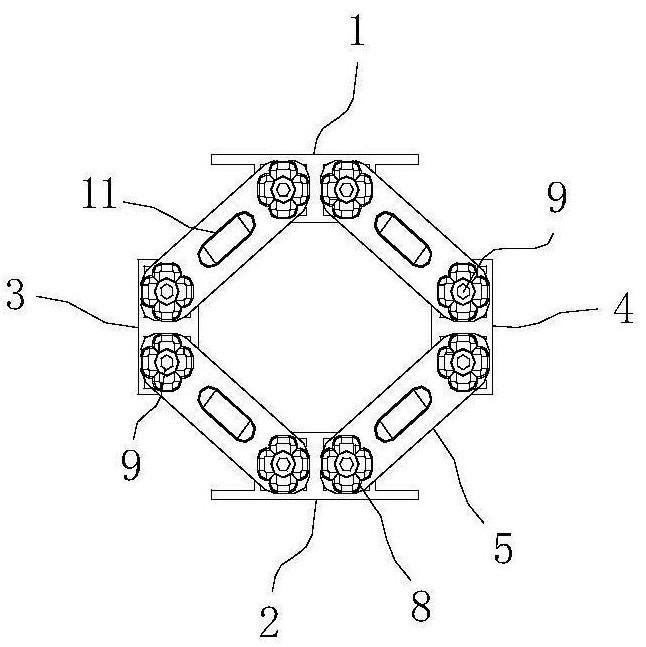

1.一種非線性組合減震裝置，其特征在于，包括上方形雙孔通槽（1）、下方形雙孔通槽（2）、左方形雙孔通槽（3）及右方形雙孔通槽（4）；所述左方形雙孔通槽（3）及右方形雙孔通槽（4）位于上方形雙孔通槽（1）與下方形雙孔通槽（2）之間；所述上方形雙孔通槽（1）與下方形雙孔通槽（2）上下對稱設置；所述左方形雙孔通槽（3）與右方形雙孔通槽（4）左右對稱設置；在所述上方形雙孔通槽（1）、下方形雙孔通槽（2）、左方形雙孔通槽（3）及右方形雙孔通槽（4）之間分別設有4對連接臂（5）；

2.根據權利要求1所述非線性組合減震裝置，其特征在于：所述連接臂（5）采用沖壓成型結構，其兩端分別設有扣蓋（8）；所述扣蓋（8）分別對應十字軸（6）端部。

3.根據權利要求2所述非線性組合減震裝置，其特征在于：所述連接臂（5）經扣蓋（8）上的通孔（10）通過螺釘（9）與十字軸端部固定相接。

4.根據權利要求3所述非線性組合減震裝置，其特征在于：所述十字軸（6）各個軸向平面與方形橡膠（7）各個軸向平面貼合。

5.根據權利要求4所述非線性組合減震裝置，其特征在于：在所述連接臂（5）的中部區域設有沖壓筋（11）。

6.根據權利要求5所述非線性組合減震裝置，其特征在于：在所述上方形雙孔通槽（1）及下方形雙孔通槽（2）上固定設有裝配板（12）。

技術總結
本技術屬于機械式減震器領域，尤其涉及一種非線性組合減震裝置,包括上方形雙孔通槽（1）、下方形雙孔通槽（2）、左方形雙孔通槽（3）及右方形雙孔通槽（4）；在上方形雙孔通槽（1）、下方形雙孔通槽（2）、左方形雙孔通槽（3）及右方形雙孔通槽（4）之間設有4對連接臂（5）；在上方形雙孔通槽（1）、下方形雙孔通槽（2）、左方形雙孔通槽（3）及右方形雙孔通槽（4）內分別設有8個十字軸（6）及8組方形橡膠（7）；方形橡膠（7）置于十字軸（6）四角的方形空間內；連接臂（5）的兩端分別與十字軸（6）兩端固定相接。本技術維修方便、穩定性高、減振剛度及阻尼可調、零點偏移小、減震降噪效果理想。

技術研發人員：梁廷偉,趙遠東
受保護的技術使用者：撫順歐柏麗實業股份有限公司
技術研發日：20240906
技術公布日：2025/4/28
