本技術涉及地下工程排水減壓抗浮，更具體地說，特別涉及一種地下建筑排水泄壓減浮結構。

背景技術：

1、隨著我國經濟的發展，建筑工程越來越多的出現在近海地區及陡坡上，給建筑主體的施工和使用階段的抗浮設計帶來挑戰。沿海地區坡地建筑由于地勢勢能差存在著較大的地下水浮力，水壓力不僅對支護結構的穩定性產生威脅，而且在建筑使用階段對建筑底板產生較大的向上的壓力，長期不均勻受力容易造成建筑的差異沉降。一般的主動抗浮的方法是在地下室底板下方設置碎石盲溝，通過主動疏水的方式將地下水匯集至集水坑后抽排，這種方式雖然能夠一定程度上降低了建筑地下室底板的水壓力，但是其只考慮了地下室下方的地下水，而忽略了地下室周圍地下水的影響。

技術實現思路

1、本實用新型為克服上述情況不足，旨在提供一種能解決上述問題的地下建筑排水泄壓減浮結構。

2、一種地下建筑排水泄壓減浮結構，包括第一排水單元及第二排水單元；所述第一排水單元圍設于地下建筑地下外墻外側，且所述第一排水單元貫通至室外場地標高最低處；所述第二排水單元設置于地下建筑底板下方。

3、進一步的，所述第一排水單元包括圍設于所述地下建筑地下外墻外側的一圈第一排水盲溝，所述第一排水盲溝貫通至室外場地標高最低處。

4、進一步的，所述第一排水盲溝的一側與所述地下建筑地下外墻連接，另一側及上方回填有第一回填土層，所述第一排水盲溝及第一回填土層下方設置有第一素混凝土墊層。

5、進一步的，所述第一素混凝土墊層下方設置有第二回填土層，所述第二回填土層的底面與地下建筑底板頂面齊平。

6、進一步的，所述第二回填土層下方設置有第三回填土層。

7、進一步的，所述第二排水單元包括若干第二排水盲溝，若干所述第二排水盲溝等間距設置。

8、進一步的，所述第二排水盲溝包括盲溝本體，所述盲溝本體內設有碎石層，所述碎石層頂面從下而上依次設有第一土工布層、導水網格層、聚乙烯保護膜層、第二素混凝土墊層；所述盲溝本體內設有盲管，所述盲管外側設有無紡土工布反濾層。

9、進一步的，所述第二排水盲溝還包括集水渠及第二排水管，所述集水渠與盲溝本體連通，所述第二排水管與集水渠連通用于排水。

10、進一步的，所述盲溝本體內設有第二土工布層。

11、進一步的，所述盲溝本體為梯形溝槽。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型中的地下建筑排水泄壓減浮結構，通過設置第一排水單元以及第二排水單元，第一排水單元圍設于地下建筑地下外墻外側，且第一排水單元貫通至室外場地標高最低處，從而將地下室周圍的積水排到地勢低洼處，第二排水單元設置于地下建筑底板下方，可以有效降低建筑物的水浮力。

技術特征：

1.一種地下建筑排水泄壓減浮結構，其特征在于，包括第一排水單元(1)及第二排水單元(2)；所述第一排水單元(1)圍設于地下建筑地下外墻(3)外側，且所述第一排水單元(1)貫通至室外場地標高最低處；所述第二排水單元(2)設置于地下建筑底板(4)下方。

2.根據權利要求1所述的地下建筑排水泄壓減浮結構，其特征在于，所述第一排水單元(1)包括圍設于所述地下建筑地下外墻(3)外側的一圈第一排水盲溝(5)，所述第一排水盲溝(5)貫通至室外場地標高最低處。

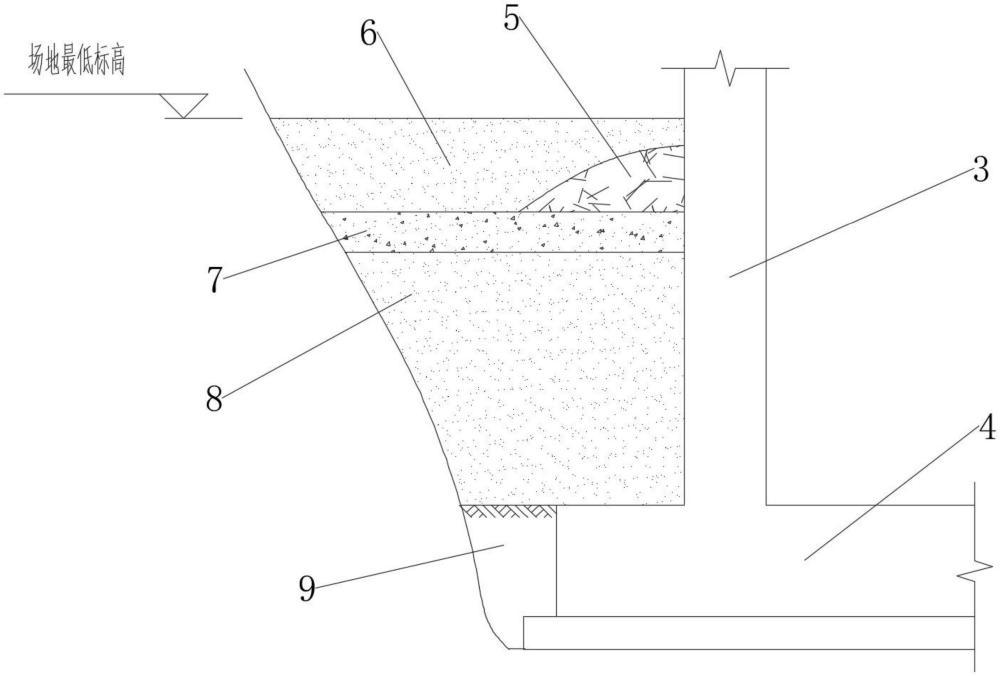

3.根據權利要求2所述的地下建筑排水泄壓減浮結構，其特征在于，所述第一排水盲溝(5)的一側與所述地下建筑地下外墻(3)連接，另一側及上方回填有第一回填土層(6)，所述第一排水盲溝(5)及第一回填土層(6)下方設置有第一素混凝土墊層(7)。

4.根據權利要求3所述的地下建筑排水泄壓減浮結構，其特征在于，所述第一素混凝土墊層(7)下方設置有第二回填土層(8)，所述第二回填土層(8)的底面與地下建筑底板(4)頂面齊平。

5.根據權利要求4所述的地下建筑排水泄壓減浮結構，其特征在于，所述第二回填土層(8)下方設置有第三回填土層(9)。

6.根據權利要求1-5任一項所述的地下建筑排水泄壓減浮結構，其特征在于，所述第二排水單元(2)包括若干第二排水盲溝，若干所述第二排水盲溝等間距設置。

7.根據權利要求6所述的地下建筑排水泄壓減浮結構，其特征在于，所述第二排水盲溝包括盲溝本體(10)，所述盲溝本體(10)內設有碎石層(11)，所述碎石層(11)頂面從下而上依次設有第一土工布層(12)、導水網格層(13)、聚乙烯保護膜層(14)、第二素混凝土墊層(15)；所述盲溝本體(10)內設有盲管(16)，所述盲管(16)外側設有無紡土工布反濾層。

8.根據權利要求7所述的地下建筑排水泄壓減浮結構，其特征在于，所述第二排水盲溝還包括集水渠(17)及第二排水管(18)，所述集水渠(17)與盲溝本體(10)連通，所述第二排水管(18)與集水渠(17)連通用于排水。

9.根據權利要求8所述的地下建筑排水泄壓減浮結構，其特征在于，所述盲溝本體(10)內設有第二土工布層(19)。

10.根據權利要求9所述的地下建筑排水泄壓減浮結構，其特征在于，所述盲溝本體(10)為梯形溝槽。

技術總結
本技術涉及地下工程排水減壓抗浮技術領域，更具體地說，特別涉及一種地下建筑排水泄壓減浮結構，包括第一排水單元及第二排水單元；所述第一排水單元圍設于地下建筑地下外墻外側，且所述第一排水單元貫通至室外場地標高最低處；所述第二排水單元設置于地下建筑底板下方。本技術中的地下建筑排水泄壓減浮結構，通過設置第一排水單元以及第二排水單元，第一排水單元圍設于地下建筑地下外墻外側，且第一排水單元貫通至室外場地標高最低處，從而將地下室周圍的積水排到地勢低洼處，第二排水單元設置于地下建筑底板下方，可以有效降低建筑物的水浮力。

技術研發人員：冉穎,謝成,張海鵬,張雄偉,張航,牟永智,張蕾,劉雨軒
受保護的技術使用者：湖北省建筑設計院有限公司
技術研發日：20240627
技術公布日：2025/4/28
