本技術是一種油封的安裝結構。

背景技術：

1、油封是一般密封件的習慣稱謂，簡單地說就是潤滑油的密封。它是用來封油脂(油是傳動系統中最常見的液體物質，也泛指一般的液體物質之意)的機械元件，它將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏。靜密封和動密封(一般往復運動)用密封件叫油封。

2、一般軸承的工作需要用到潤滑油，因此軸承一般會與油封一起裝配在軸上，而油封為了密封，其與軸的裝配也較為緊密，旨在消除縫隙，因此在裝配油封時較為麻煩，傳統安裝油封的方法通常是用錘子和銅棒對油封敲擊來完成裝配，但這種方式不僅容易對人員的手造成砸傷，存在安全隱患，另一方面，這種方式下，油封表面受力不均勻，經常集中于某一處，容易導致油封變形，影響密封效果。

技術實現思路

1、本實用新型的目的是為了解決以上現有技術的不足，提供一種油封的安裝結構。

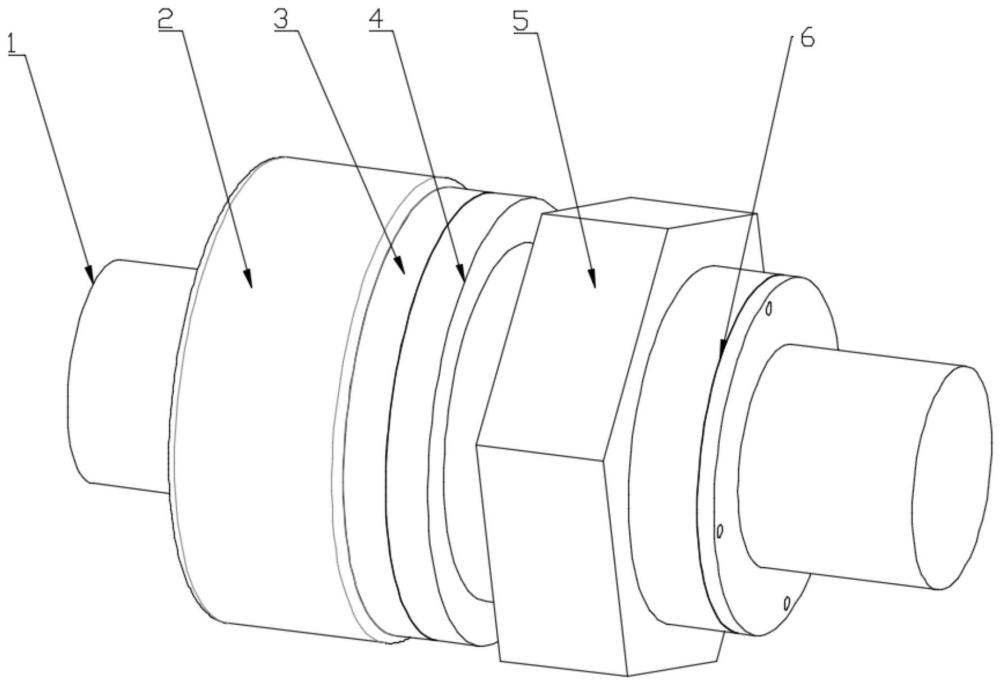

2、一種油封的安裝結構，包括軸、油封、壓板、固定套、壓緊螺母，軸依次穿過油封、壓板、固定套，油封表面與壓板的一側表面貼合，且壓板的表面完全覆蓋油封的表面，壓板用于對油封施加壓力，固定套的表面與壓板的另一側表面貼合，且固定套與壓板的接觸面積小于壓板另一側表面的面積，固定套為圓柱結構，其外側弧面設有螺紋，壓緊螺母活動連接在固定套的外側弧面上，壓緊螺母用于對壓板施加壓力，固定套與軸固定相連。

3、優選的，固定套通過過盈配合與軸固定連接。

4、優選的，固定套為分體式結構，固定套包括外套和內套，外套表面中心處設有錐形孔，內套為錐套，內套嵌于外套的錐形孔內，且內套的外側錐面與外套的內側錐面相互擠壓。

5、優選的，內套上直徑較大的底面邊沿處設有向外延伸的邊板，邊板上設有通孔，外套上孔徑較大的端口側方設有與邊板上通孔相對應的螺紋孔，外套與內套之間通過螺栓固定相連。

6、有益效果：與現有技術相比，本實用新型通過壓板、固定套和螺母組成油封的安裝結構，通過壓板對油封施加壓力，使得油封的表面受力均勻，避免油封變形，通過螺母將旋轉扭力轉化成軸向推力，更加方便對人員施力，利用旋緊螺母的工具也能更加省力，更加安全；

7、同時，分體式的固定套結構能夠適應更多尺寸的軸，根據不同的尺寸，可以選擇不同尺寸的內套，從而省去特定加工的工序，同樣根據油封的大小，也可以選擇不同大小的壓板，同時錐形的內套與具有錐孔的外套更加方便拆裝。

技術特征：

1.一種油封的安裝結構，其特征在于，包括軸、油封、壓板、固定套、壓緊螺母，所述的軸依次穿過油封、壓板、固定套，所述的油封表面與壓板的一側表面貼合，且壓板的表面完全覆蓋油封的表面，所述的壓板用于對油封施加壓力，固定套的表面與壓板的另一側表面貼合，且固定套與壓板的接觸面積小于壓板另一側表面的面積，所述的固定套為圓柱結構，其外側弧面設有螺紋，所述的壓緊螺母活動連接在固定套的外側弧面上，所述的壓緊螺母用于對壓板施加壓力，所述的固定套與軸固定相連。

2.根據權利要求1所述的一種油封的安裝結構，其特征在于，所述的固定套通過過盈配合與軸固定連接。

3.根據權利要求2所述的一種油封的安裝結構，其特征在于，所述的固定套為分體式結構，固定套包括外套和內套，所述的外套表面中心處設有錐形孔，所述的內套為錐套，所述的內套嵌于外套的錐形孔內，且內套的外側錐面與外套的內側錐面相互擠壓。

4.根據權利要求3所述的一種油封的安裝結構，其特征在于，所述內套上直徑較大的底面邊沿處設有向外延伸的邊板，所述的邊板上設有通孔，所述外套上孔徑較大的端口側方設有與邊板上通孔相對應的螺紋孔，所述的外套與內套之間通過螺栓固定相連。

技術總結
本技術公開了一種油封的安裝結構，包括軸、油封、壓板、固定套、壓緊螺母，軸依次穿過油封、壓板、固定套，油封表面與壓板的一側表面貼合，且壓板的表面完全覆蓋油封的表面，壓板用于對油封施加壓力，固定套的表面與壓板的另一側表面貼合，且固定套與壓板的接觸面積小于壓板另一側表面的面積，固定套為圓柱結構，其外側弧面設有螺紋，壓緊螺母活動連接在固定套的外側弧面上，壓緊螺母用于對壓板施加壓力，固定套與軸固定相連。

技術研發人員：任敏
受保護的技術使用者：江蘇鼎勝新能源材料股份有限公司
技術研發日：20240509
技術公布日：2025/4/28
