本發明涉及機箱底座，具體為一種計算機機箱用多功能底座。

背景技術：

1、機箱一般包括外殼、支架、面板上的各種開關、指示燈等，機箱作為電腦配件中的一部分，它起的主要作用是放置和固定各電腦配件，起到一個承托和保護作用，為了對機箱進行保護便在其底部安裝底座，此外，電腦機箱具有屏蔽電磁輻射的重要作用，因此可知現在的一種計算機機箱底座基本滿足人們需求，但是仍然存在一些問題。

2、例如中國實用新型公開號為cn215569006u的專利，公開了一種散熱且除塵的計算機機箱底座，其通過設置有支撐板、第三腔室、固定桿、套塊、第二彈簧、第三鉸接桿、側板和連接板，側板對第三鉸接桿進行擠壓，使第三鉸接桿推動套塊在固定桿外壁進行移動，套塊移動的同時對第二彈簧外壁進行擠壓，解決了底座頂端未設置防護機構的問題，通過設置該機構，令機箱在受到外力的情況下，依然能夠很好的穩定在底座上，大大提高了底座整體對機箱的防護作用，但是在實際使用時，僅通過彈簧的回彈力，不能對機箱起到較好的限位效果，且連接板與機箱貼緊后，容易因遮擋散熱孔，影響機箱的正常散熱，給使用帶來不便。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種計算機機箱用多功能底座，具備方便調節和散熱的優點，解決了現有的計算機機箱用多功能底座不具備較好的調節功能的問題。

3、(二)技術方案

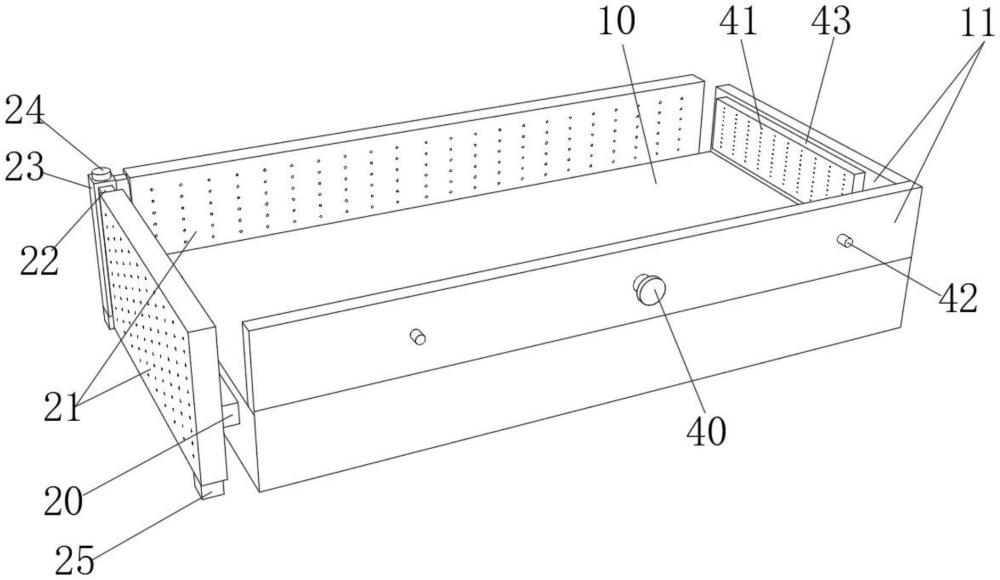

4、為實現上述目的，本發明提供如下技術方案：一種計算機機箱用多功能底座，包括：底座，其頂部固定連接有擋板，所述底座側面滑動連接有板體一，所述板體一外端固定連接有板體二，所述板體二內滑動連接有板體三，所述板體三一端固定連接有連接座，所述連接座內設置有調節機構，所述板體三內安裝有抵塊，所述調節機構用于調節所述抵塊高度，所述板體二上開設有孔體二，所述板體三上開設有孔體一，所述擋板上螺紋連接有螺紋桿二，所述螺紋桿二一端轉動連接有推板，所述推板側面固定連接有限位桿，所述限位桿貫穿所述擋板。

5、在一些實施例中，所述調節機構包括：調節桿轉動連接與所述連接座內；螺紋桿一轉動連接于所述板體三內；同步帶輪固定連接于所述調節桿和所述螺紋桿一外側；同步帶兩個所述同步帶輪通過所述同步帶傳動連接；滑塊螺紋連接于所述螺紋桿一外側，且所述抵塊固定連接于所述滑塊頂部，且所述抵塊一端穿過所述板體三后，與所述板體二內側抵緊。

6、在一些實施例中，所述板體二外側設置有過濾網。

7、在一些實施例中，所述板體二底部、所述連接座底部和所述底座底部均固定連接有墊塊。

8、在一些實施例中，所述推板上開設有孔體三。

9、在一些實施例中，所述板體一、所述板體二和所述板體三為一組，所述底座上設置有兩組，兩個所述板體三均與所述連接座固定連接。

10、在一些實施例中，所述底座內固定連接有滑軌，所述板體一滑動連接于所述滑軌上，所述板體二側面固定連接有限位塊。

11、在一些實施例中，所述滑軌為t形滑軌。

12、在一些實施例中，所述底座內固定連接有桿體，所述桿體貫穿所述限位塊，所述桿體外側套設有彈簧，所述彈簧兩端分別與所述限位塊和所述底座固定連接。

13、在一些實施例中，所述滑塊與所述板體三內側貼緊。

14、(三)有益效果

15、與現有技術相比，本發明提供了一種計算機機箱用多功能底座，具備以下

16、有益效果：

17、1、該計算機機箱用多功能底座通過同時改變多個板體二的位置并同時固定的方式，實現將多種大小不同的計算機機箱均能放置在底座上后，均能起到較好的限位效果，提高裝置的適用范圍；

18、2、該計算機機箱用多功能底座通過在板體二和板體三上開設孔體一和孔體二，使外部空氣能穿過孔體一和孔體二后與機箱接觸，不影響對機箱的正常散熱，以及不影響機箱側面散熱孔的正常使用；

19、3、該計算機機箱用多功能底座通過改變推板的位置，從而使板體二與擋板夾緊機箱的同時，孔體一和孔體二能始終處于對齊狀態，提高裝置的實用性，方便工作人員使用；

20、4、該計算機機箱用多功能底座在調節板體二位置的同時，通過滑軌對板體一進行限位，從而使板體一和板體二滑動更加穩定，以及通過限位塊對板體一起到防脫保護效果；

21、5、該計算機機箱用多功能底座通過在板體一滑動的過程，通過限位塊在桿體上滑動并擠壓的方式，實現在初步放置好機箱后，通過彈簧的回彈力，使板體二與擋板能直接夾緊機箱，起到預固定作用，同時通過桿體對限位塊和板體一起到限位作用，提高穩定性。

技術特征：

1.一種計算機機箱用多功能底座，其特征在于，包括：

2.根據權利要求1所述的一種計算機機箱用多功能底座，其特征在于：所述調節機構(24)包括：

3.根據權利要求2所述的一種計算機機箱用多功能底座，其特征在于：所述板體二(21)外側設置有過濾網。

4.根據權利要求1所述的一種計算機機箱用多功能底座，其特征在于：所述板體二(21)底部、所述連接座(23)底部和所述底座(10)底部均固定連接有墊塊(25)。

5.根據權利要求1所述的一種計算機機箱用多功能底座，其特征在于：所述推板(41)上開設有孔體三(43)。

6.根據權利要求2所述的一種計算機機箱用多功能底座，其特征在于：所述板體一(20)、所述板體二(21)和所述板體三(22)為一組，所述底座(10)上設置有兩組，兩個所述板體三(22)均與所述連接座(23)固定連接。

7.根據權利要求1所述的一種計算機機箱用多功能底座，其特征在于：所述底座(10)內固定連接有滑軌(50)，所述板體一(20)滑動連接于所述滑軌(50)上，所述板體二(21)側面固定連接有限位塊(51)。

8.根據權利要求7所述的一種計算機機箱用多功能底座，其特征在于：所述滑軌(50)為t形滑軌。

9.根據權利要求7所述的一種計算機機箱用多功能底座，其特征在于：所述底座(10)內固定連接有桿體(60)，所述桿體(60)貫穿所述限位塊(51)，所述桿體(60)外側套設有彈簧(61)，所述彈簧(61)兩端分別與所述限位塊(51)和所述底座(10)固定連接。

10.根據權利要求2所述的一種計算機機箱用多功能底座，其特征在于：所述滑塊(245)與所述板體三(22)內側貼緊。

技術總結
本發明涉及機箱底座技術領域，且公開了一種計算機機箱用多功能底座，包括：底座，其頂部固定連接有擋板，所述底座側面滑動連接有板體一，所述板體一外端固定連接有板體二，所述板體二內滑動連接有板體三，所述板體三一端固定連接有連接座，所述連接座內設置有調節機構；通過同時改變多個板體二的位置并同時固定的方式，實現將多種大小不同的計算機機箱均能放置在底座上后，均能起到較好的限位效果，空氣穿過孔體一和孔體二后與機箱接觸，不影響機箱側面散熱孔的正常使用；通過改變推板的位置，從而使板體二與擋板夾緊機箱的同時，孔體一和孔體二能始終處于對齊狀態，提高裝置的實用性，方便工作人員使用。

技術研發人員：符春
受保護的技術使用者：長沙民政職業技術學院
技術研發日：
技術公布日：2025/4/28
