本發明屬于醫療器械，具體涉及一種壓力可視化減壓閥裝置及其控制系統。

背景技術：

1、在醫療器械技術領域，減壓閥裝置是一種至關重要的設備，特別是在需要對患者施加特定壓力進行治療的場合，這類減壓閥裝置常被設計用于綁定在患者的手腕處，以便在醫療過程中提供穩定且可控的壓力。

2、傳統的減壓閥裝置大多依賴于手動調節，通過旋轉閥門或調整彈簧松緊來改變壓力大小，然而，這種手動調節的方式存在諸多不便，如調節精度有限、無法實時監測壓力變化等，難以滿足現代醫療對高精度、高穩定性的要求，導致裝置的使用效果較差，因此需要工作人員改進。

技術實現思路

1、本發明的目的在于提供一種壓力可視化減壓閥裝置及其控制系統，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種壓力可視化減壓閥裝置，包括：

4、搭接板；

5、所述搭接板的頂部固定連接有安裝框，所述安裝框的內壁固定連接有第一固定架，所述第一固定架的內壁固定連接有伺服電機；

6、所述伺服電機的輸出端安裝有驅動桿，所述驅動桿的表面固定連接有驅動齒輪，所述驅動齒輪的表面嚙合連接有傳動齒輪，所述傳動齒輪的內壁貫穿螺紋連接有螺紋桿，所述傳動齒輪的底部轉動連接有第二固定架，且第二固定架的頂部固定連接于安裝框的內壁，所述安裝框的頂部固定連接有顯示屏，所述螺紋桿的底端固定連接有擠壓板，所述擠壓板的頂部固定連接有壓力傳感器。

7、優選的，所述安裝框的內壁固定連接有蓄電池，所述安裝框的內壁靠近蓄電池的一側固定連接有控制器，所述控制器的頂部電性連接有傳輸器，所述安裝框的內壁靠近蓄電池的另一側固定連接有分析器，所述分析器的頂部電性連接有執行器，且控制器、傳輸器、分析器和執行器均與蓄電池之間相互電性連接，所述安裝框的背面固定連接有充電接口。

8、優選的，所述螺紋桿的內壁開設有連接槽，所述連接槽的兩側均開設有限位槽，所述螺紋桿的頂端插接有限位桿，且限位桿的表面插接于連接槽的內壁，限位桿的頂端固定連接于安裝框的內壁，所述限位桿的底端固定連接有定位桿，且定位桿的表面滑動連接于限位槽的內壁。

9、優選的，所述搭接板的底部開設有放置槽，且放置槽的內壁套接于擠壓板的表面。

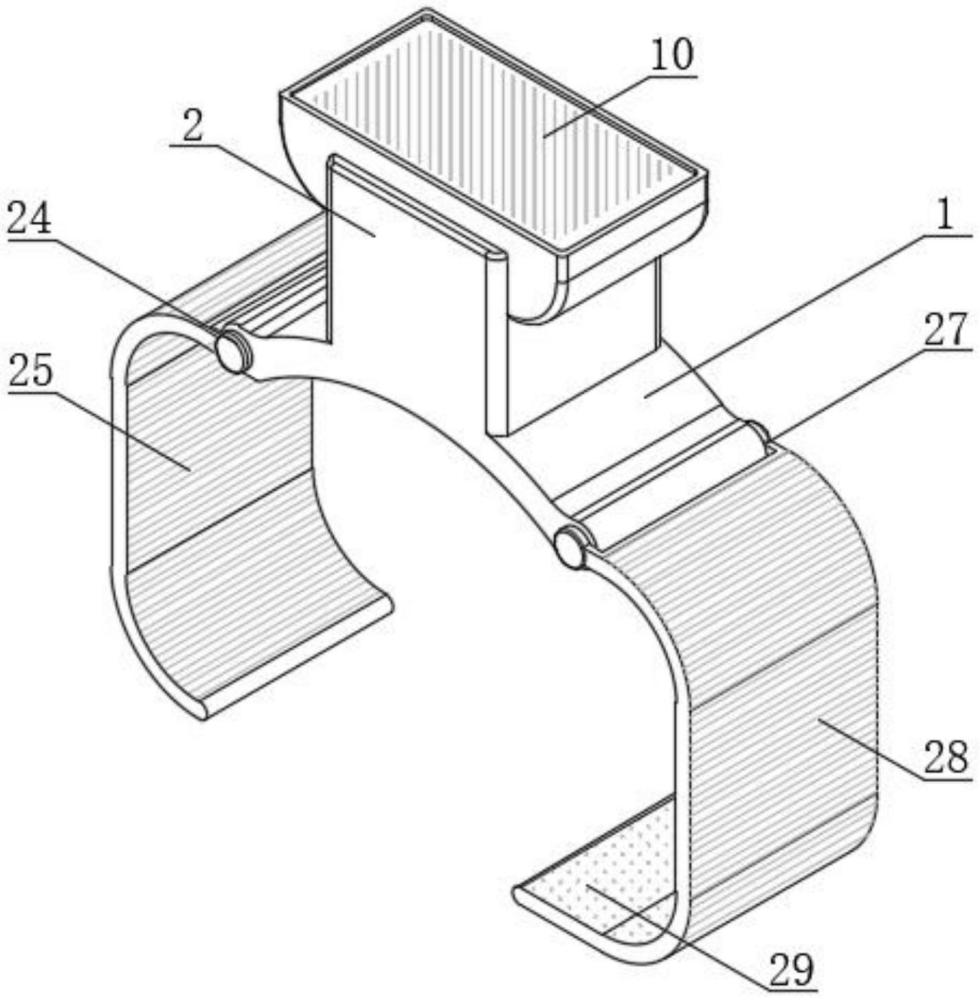

10、優選的，所述搭接板的一側轉動連接有第一連接架，所述第一連接架的表面固定連接有第一彈力帶，所述第一彈力帶的表面固定連接有第一魔術貼。

11、優選的，所述搭接板的另一側轉動連接有第二連接架，所述第二連接架的表面固定連接有第二彈力帶，所述第二彈力帶的背面固定連接有第二魔術貼，且第二魔術貼的背面貼附連接于第一魔術貼的表面。

12、一種壓力可視化減壓閥裝置的控制系統，包括：

13、控制指令發出系統，用于接收外部輸入信號與根據預設條件自動發出控制指令；

14、壓力監測與反饋系統，用于實時監測擠壓過程中的壓力數據，并將數據通過傳輸器實時反饋給控制器；

15、數據分析與決策系統，用于對接收到的壓力數據進行深入分析，通過對比預設的安全范圍和壓力變化趨勢，為控制器提供決策依據；

16、執行與控制系統，用于根據決策結果控制伺服電機的運轉，實現壓力的精確控制，其控制邏輯可表示為以下高等積分函數：

17、

18、其中，u(t)表示伺服電機的控制輸入，f是一個復雜的非線性函數，包含了壓力數據p(τ)、壓力變化趨勢以及時間延遲效應，該函數的具體形式需根據實際應用場景進行設計和優化；

19、電源供應系統，用于為整個控制系統提供穩定的電力支持，并對蓄電池進行充電和維護。

20、與現有技術相比，本發明的有益效果是：

21、(1)通過顯示屏實時顯示壓力傳感器采集的壓力數據，使用戶能夠直觀了解當前的壓力狀態，控制系統根據預設條件和實時數據自動調整伺服電機的運轉，實現壓力的精確控制，避免了傳統減壓閥裝置中因手動調節而產生的誤差。

22、(2)通過螺紋桿與限位桿、定位桿的配合設計，有效防止螺紋桿在移動過程中的偏移或晃動，提高了裝置的結構穩定性，壓力監測與反饋系統實時監測壓力數據，當壓力超過預設的安全范圍時，能夠觸發緊急減壓操作，確保使用過程中的安全性。

23、(3)搭接板兩側的第一連接架和第二連接架，以及連接其上的第一彈力帶和第二彈力帶，設計靈活且貼合人體手腕部位，提供了穩定的固定效果，同時提高了使用的舒適度，第一魔術貼和第二魔術貼的粘性貼合設計，簡化了減壓閥裝置的固定過程，使其能夠方便快速地貼合在不同的人體部位。

24、(4)控制指令發出系統能夠接收外部輸入信號，并根據預設條件自動發出控制指令，實現了裝置的智能化控制，數據分析與決策系統對接收到的壓力數據進行深入分析，通過對比預設的安全范圍和壓力變化趨勢，為控制器提供決策依據，進一步提高了裝置的自動化水平。

技術特征：

1.一種壓力可視化減壓閥裝置，其特征在于，包括：

2.根據權利要求1所述的一種壓力可視化減壓閥裝置，其特征在于：所述安裝框(2)的內壁固定連接有蓄電池(13)，所述安裝框(2)的內壁靠近蓄電池(13)的一側固定連接有控制器(14)，所述控制器(14)的頂部電性連接有傳輸器(15)，所述安裝框(2)的內壁靠近蓄電池(13)的另一側固定連接有分析器(16)，所述分析器(16)的頂部電性連接有執行器(17)，且控制器(14)、傳輸器(15)、分析器(16)和執行器(17)均與蓄電池(13)之間相互電性連接，所述安裝框(2)的背面固定連接有充電接口(18)。

3.根據權利要求1所述的一種壓力可視化減壓閥裝置，其特征在于：所述螺紋桿(8)的內壁開設有連接槽(19)，所述連接槽(19)的兩側均開設有限位槽(20)，所述螺紋桿(8)的頂端插接有限位桿(21)，且限位桿(21)的表面插接于連接槽(19)的內壁，限位桿(21)的頂端固定連接于安裝框(2)的內壁，所述限位桿(21)的底端固定連接有定位桿(22)，且定位桿(22)的表面滑動連接于限位槽(20)的內壁。

4.根據權利要求1所述的一種壓力可視化減壓閥裝置，其特征在于：所述搭接板(1)的底部開設有放置槽(23)，且放置槽(23)的內壁套接于擠壓板(11)的表面。

5.根據權利要求1所述的一種壓力可視化減壓閥裝置，其特征在于：所述搭接板(1)的一側轉動連接有第一連接架(24)，所述第一連接架(24)的表面固定連接有第一彈力帶(25)，所述第一彈力帶(25)的表面固定連接有第一魔術貼(26)。

6.根據權利要求1所述的一種壓力可視化減壓閥裝置，其特征在于：所述搭接板(1)的另一側轉動連接有第二連接架(27)，所述第二連接架(27)的表面固定連接有第二彈力帶(28)，所述第二彈力帶(28)的背面固定連接有第二魔術貼(29)，且第二魔術貼(29)的背面貼附連接于第一魔術貼(26)的表面。

7.一種壓力可視化減壓閥裝置的控制系統，適用于權利要求1至6所述的一種壓力可視化減壓閥裝置，其特征在于，包括：

技術總結
本發明涉及醫療器械技術領域，具體公開了一種壓力可視化減壓閥裝置及其控制系統，包括：搭接板，所述搭接板的頂部固定連接有安裝框，所述安裝框的內壁固定連接有第一固定架，所述第一固定架的內壁固定連接有伺服電機，所述伺服電機的輸出端安裝有驅動桿，所述驅動桿的表面固定連接有驅動齒輪，所述驅動齒輪的表面嚙合連接有傳動齒輪，所述傳動齒輪的內壁貫穿螺紋連接有螺紋桿，所述傳動齒輪的底部轉動連接有第二固定架；本發明通過顯示屏實時顯示壓力傳感器采集的壓力數據，使用戶能夠直觀了解當前的壓力狀態，控制系統根據預設條件和實時數據自動調整伺服電機的運轉，實現壓力的精確控制，避免了傳統減壓閥裝置中因手動調節而產生的誤差。
