本發明屬于地板制造，具體涉及一種復合地板熱處理流水線。

背景技術：

1、多層復合地板以其美觀的裝飾效果和非常方便的鋪裝施工深受歐美市場的青睞，近年來成為地材裝飾領域的新秀。多層復合地板采用不同功能片材層疊熱壓工藝后，由于不同的片材之間的熱膨脹系數有很大差異，熱壓冷卻后會產生內應力而使地板產生形變。因此熱壓后必須進行熱處理。目前的熱處理工藝都有加溫和水冷卻工序，目前的熱處理技術一般采用電熱加熱的方式，而電加熱存在加熱過度或者加熱不均的問題，又有加熱后急劇冷卻而產生新的應力的現象，而在水冷后需要對地板進行干燥，目前水冷卻工序后采用風干設備或烘干設備來除去地板表面的附著水，但是采用單一風干設備往往會除水不盡，兩者都加裝則會增加能耗。

2、因此，上述問題是在對地板生產的過程中應當予以考慮并解決的問題。

技術實現思路

1、針對以上問題，為了解決上述技術問題，本發明公開了一種復合地板熱處理流水線，具體技術方案如下：

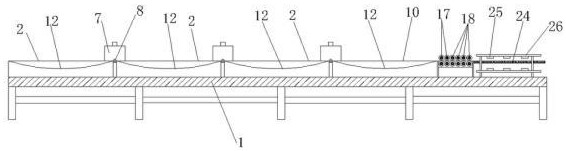

2、本發明提供的一種復合地板熱處理流水線，包括機架和依次設置在所述機架上方的加熱機構、冷卻機構、吸水機構和風干機構，所述加熱機構包括連續設置的多個加熱水槽，每個所述加熱水槽均連接蒸汽管，每個所述加熱水槽后方均設有烘干裝置，所述烘干裝置包括烘干箱和設置在所述烘干箱底部的毛刷輥，所述冷卻機構包括冷卻水槽，所述加熱水槽和所述冷卻水槽內部均設有傳送鋼帶，所述傳送鋼帶上方設有用于增加摩擦的的輔助傳送裝置，所述吸水機構包括一組橡膠輥和一組海綿輥，所述風干機構包括鋼網輸送帶和設置在所述鋼網輸送帶上下方的多個風扇。

3、本發明的進一步改進在于：所述加熱水槽數量為三個，所述加熱水槽上方均設有保溫蓋，所述保溫蓋包括多個不銹鋼蓋板，所述蓋板拼接排列在加熱水槽上方。

4、本發明的進一步改進在于：所述加熱水槽的一側設有蒸汽口，所述蒸汽口連接所述蒸汽管，所述蒸汽管上設有蒸汽閥門，所述加熱水槽連接溫控箱。

5、本發明的進一步改進在于：所述烘干箱為蒸汽烘箱，所述毛刷輥設置在相鄰兩個加熱水槽的連接處，所述毛刷輥通過轉軸連接驅動電機。

6、本發明的進一步改進在于：所述傳送鋼帶呈兩邊高中間低的弧形設置，所述輔助傳送裝置包括設置在水槽兩端的壓輥以及繞設在兩個壓輥上之間的兩根皮帶，兩個壓輥之間還設有支撐輥，所述支撐輥上設有用于限位所述皮帶的限位塊。

7、本發明的進一步改進在于：所述橡膠輥和所述海綿輥并排設置，所述橡膠輥和所述海綿輥分別包括位于上層的被動輥和下層的主動輥，所述主動輥連接伺服電機。

8、本發明的進一步改進在于：所述被動輥的兩端設有軸承，所述軸承與機架活動安裝，所述軸承上方設有彈簧壓緊螺栓。

9、本發明的進一步改進在于：所述機架位于所述鋼網輸送帶的上方和下方均設有橫梁，所述風扇上下對應設置在所述橫梁上。

10、本發明的進一步改進在于：所述加熱水槽和冷卻水槽的一端設有用于加水的自來水管。

11、與現有技術相比，本發明可以獲得包括以下技術效果：1.?其結構簡單，改變原有的電加熱模式，采用水熱、烘干再水熱的方式，一方面可以使得地板完全浸泡在熱水中并通過控制水溫來確保地板的受熱均勻，產品不會出現加熱過度而加速老化的問題，也沒有加熱后急劇冷卻而產生新的應力的現象，另一方面地板在浸泡過程中，其纖維得到膨脹和軟化，提高了地板的穩定性，減少日后因環境濕度變化導致的地板變形、開裂等問題；2.地板在冷卻后先通過吸水機構對其進行擦拭和吸水，再利用風干機構對其進行風干，更加有效的除去地板表面的附著水。

技術特征：

1.一種復合地板熱處理流水線，其特征在于：包括機架和依次設置在所述機架上方的加熱機構、冷卻機構、吸水機構和風干機構，所述加熱機構包括連續設置的多個加熱水槽，每個所述加熱水槽均連接蒸汽管，每個所述加熱水槽后方均設有烘干裝置，所述烘干裝置包括烘干箱和設置在所述烘干箱底部的毛刷輥，所述冷卻機構包括冷卻水槽，所述加熱水槽和所述冷卻水槽內部均設有傳送鋼帶，所述傳送鋼帶上方設有用于增加摩擦的的輔助傳送裝置，所述吸水機構包括一組橡膠輥和一組海綿輥，所述風干機構包括鋼網輸送帶和設置在所述鋼網輸送帶上下方的多個風扇。

2.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述加熱水槽數量為三個，所述加熱水槽上方均設有保溫蓋，所述保溫蓋包括多個不銹鋼蓋板，所述蓋板拼接排列在加熱水槽上方。

3.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述加熱水槽的一側設有蒸汽口，所述蒸汽口連接所述蒸汽管，所述蒸汽管上設有蒸汽閥門，所述加熱水槽連接溫控箱。

4.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述烘干箱為蒸汽烘箱，所述毛刷輥設置在相鄰兩個加熱水槽的連接處，所述毛刷輥通過轉軸連接驅動電機。

5.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述傳送鋼帶呈兩邊高中間低的弧形設置，所述輔助傳送裝置包括設置在水槽兩端的壓輥以及繞設在兩個壓輥上之間的兩根皮帶，兩個壓輥之間還設有支撐輥，所述支撐輥上設有用于限位所述皮帶的限位塊。

6.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述橡膠輥和所述海綿輥并排設置，所述橡膠輥和所述海綿輥分別包括位于上層的被動輥和下層的主動輥，所述主動輥連接伺服電機。

7.根據權利要求6所述的一種復合地板熱處理流水線，其特征在于：所述被動輥的兩端設有軸承，所述軸承與機架活動安裝，所述軸承上方設有彈簧壓緊螺栓。

8.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述機架位于所述鋼網輸送帶的上方和下方均設有橫梁，所述風扇上下對應設置在所述橫梁上。

9.根據權利要求1所述的一種復合地板熱處理流水線，其特征在于：所述加熱水槽和冷卻水槽的一端設有用于加水的自來水管。

技術總結
本發明屬于地板制造技術領域，具體涉及一種復合地板熱處理流水線，包括機架和依次設置在所述機架上方的加熱機構、冷卻機構、吸水機構和風干機構，所述加熱機構包括連續設置的多個加熱水槽，每個所述加熱水槽均連接蒸汽管，每個所述加熱水槽后方均設有烘干裝置，所述烘干裝置包括烘干箱和設置在所述烘干箱底部的毛刷輥，所述冷卻機構包括冷卻水槽，所述加熱水槽和所述冷卻水槽內部均設有傳送鋼帶，所述傳送鋼帶上方設有用于增加摩擦的的輔助傳送裝置，所述吸水機構包括一組橡膠輥和一組海綿輥，其采用水熱處理、烘干再水熱的方式，通過控制水溫來確保地板的受熱均勻，產品不會出現加熱過度而加速老化的問題，提高了地板的穩定性。

技術研發人員：酈海星,賈華偉,張軍華
受保護的技術使用者：江蘇銳升新材料有限公司
技術研發日：
技術公布日：2025/4/24
