本發明涉及航天發動機，尤其涉及一種可關閉的可調汽蝕管及航天發動機系統。

背景技術：

1、可調汽蝕管是航天、航空技術領域常用的調節器，通過控制調節錐的行程來調節喉部節流面積，用來調節發動機所需的介質流量大小，進而調節發動機產生的推力以滿足變工況或變推力的需求?？烧{(diào)汽蝕管通常由電機等驅動裝置驅動調節錐運動，在一定流量范圍內滿足系統調節需求，具有調節精度高、結構簡單可靠的優點。

2、在實現本發明過程中，發明人發現現有技術中至少存在如下問題：

3、現有的航天、航空發動機系統中，通常使用可調汽蝕管對系統工況進行標定和調節，但常用的可調汽蝕管為常開結構，不能實現關閉功能，為此，需要在系統中再串聯一個截止閥實現系統的啟閉功能，在一定程度上增加了系統的復雜性，不利于系統的優化。因此，如何優化可調汽蝕管，從而簡化系統結構，是需要解決的問題。

技術實現思路

1、本發明實施例提供一種可關閉的可調汽蝕管及航天發動機系統，用以簡化航空航天發動機系統的結構，使得無需再為可調汽蝕管額外配置截止閥。

2、為達上述目的，一方面，本發明實施例提供一種可關閉的可調汽蝕管，包括內部設置有腔體的可調汽蝕管閥體、同軸設置于可調汽蝕管閥體內的圓柱狀的節流錐、連接于節流錐上端的驅動機構、以及連接于節流錐外側的圓盤狀的閥芯，閥芯的底面與節流錐的軸線相垂直；可調汽蝕管閥體的側方還固定連接有進口端，進口端通過貫通孔與可調汽蝕管閥體內部的腔體連通；節流錐的下端朝向可調汽蝕管閥體的出口端，且節流錐的下端設置有圓錐結構，可調汽蝕管閥體的出口端內側設置有節流臺，節流臺的最小口徑大于圓錐結構的最大外徑；可調汽蝕管閥體內還固定連接有閥座，閥座的頂面與節流錐的軸線相垂直，閥座的中部開設有通孔，閥芯的外徑大于通孔的孔徑；在沿可調汽蝕管閥體的軸線的方向上，閥座位于節流臺和貫通孔之間；節流錐能沿可調汽蝕管閥體的軸向方向移動。

3、進一步的，可關閉的可調汽蝕管還包括連接于節流錐外側的閥芯支撐臺，閥芯支撐臺底部開設有環形槽，閥芯套設于環形槽之內，且閥芯套設于節流錐外側；閥芯的頂面與環形槽的槽底之間，還設置有緩沖彈簧。

4、進一步的，閥芯支撐臺與節流錐形成一體式結構。

5、進一步的，閥芯與節流錐之間還設置有導向密封圈。

6、進一步的，閥芯底面上設置有密封墊安裝槽，密封墊安裝槽內設置有環形的密封墊；閥座的頂面上還設置有向上方凸起的環形的凸臺，且凸臺位于密封墊的下方；密封墊的底面為平面，密封墊為金屬材質、或非金屬材質。

7、進一步的，閥座的頂面上還設置有向上方凸起的環形的錐形臺，閥芯底面上開設有與錐形臺相匹配的錐形槽，閥座與閥芯均為金屬材質。

8、進一步的，緩沖彈簧為圓柱彈簧、或蝶形彈簧。

9、進一步的，閥芯支撐臺上還開設有透氣孔，透氣孔貫穿閥芯支撐臺的上表面與環形槽的槽底。

10、進一步的，可調汽蝕管閥體的頂端還連接有端蓋，端蓋中部開設有節流錐通孔，節流錐通孔套設于節流錐外側；端蓋與節流錐之間還設置有第一密封圈，端蓋與可調汽蝕管閥體之間還設置有第二密封圈。

11、另一方面，本發明實施例還提供一種航天發動機系統，航天發動機系統的管路中串接有如前所述的可關閉的可調汽蝕管。

12、上述技術方案具有如下有益效果：

13、本技術方案中，在航天發動機系統的可調汽蝕管調節錐上集成了閥芯結構，在閥體上集成了閥座結構，通過驅動機構的快速作動，可實現關閉時閥芯閥座密封面迅速接觸，實現可調汽蝕管的可靠關閉密封功能。因此，本技術方案中可關閉的可調汽蝕管，既能夠?qū)崿F(xiàn)啟閉和調節功能，又保持了可調汽蝕管結構簡單可靠、調節精度高的優點，從而在管路上省去了一個截止閥，避免了系統上同時使用兩個或多個閥門實現調節和啟閉功能的問題，簡化了結構，滿足發動機系統持續優化的需求。

技術特征：

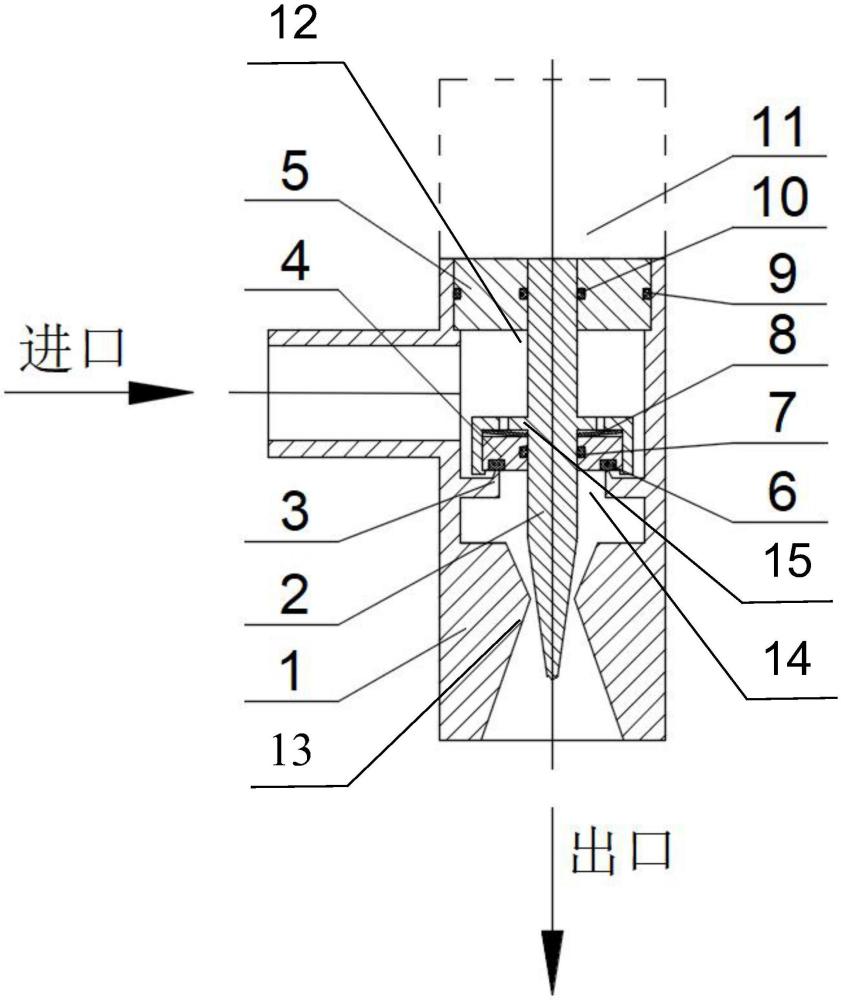

1.一種可關閉的可調汽蝕管，其特征在于，包括內部設置有腔體(12)的可調汽蝕管閥體(1)、同軸設置于所述可調汽蝕管閥體(1)內的圓柱狀的節流錐(2)、連接于所述節流錐(2)上端的驅動機構(11)、以及連接于所述節流錐(2)外側的圓盤狀的閥芯(4)，所述閥芯(4)的底面與所述節流錐(2)的軸線相垂直；

2.如權利要求1所述的可關閉的可調汽蝕管，其特征在于，還包括連接于所述節流錐(2)外側的閥芯支撐臺(15)，所述閥芯支撐臺(15)底部開設有環形槽，所述閥芯(4)套設于所述環形槽之內，且所述閥芯(4)套設于所述節流錐(2)外側；所述閥芯(4)的頂面與所述環形槽的槽底之間，還設置有緩沖彈簧(8)。

3.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述閥芯支撐臺(15)與所述節流錐(2)形成一體式結構。

4.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述閥芯(4)與所述節流錐(2)之間還設置有導向密封圈(7)。

5.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述閥芯(4)底面上設置有密封墊安裝槽，所述密封墊安裝槽內設置有環形的密封墊(6)；所述閥座(3)的頂面上還設置有向上方凸起的環形的凸臺，且所述凸臺位于所述密封墊(6)的下方；所述密封墊(6)的底面為平面，所述密封墊(6)為金屬材質、或非金屬材質。

6.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述閥座(3)的頂面上還設置有向上方凸起的環形的錐形臺，所述閥芯(4)底面上開設有與所述錐形臺相匹配的錐形槽，所述閥座(3)與所述閥芯(4)均為金屬材質。

7.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述緩沖彈簧(8)為圓柱彈簧、或蝶形彈簧。

8.如權利要求2所述的可關閉的可調汽蝕管，其特征在于，所述閥芯支撐臺(15)上還開設有透氣孔，所述透氣孔貫穿所述閥芯支撐臺(15)的上表面與所述環形槽的槽底。

9.如權利要求1所述的可關閉的可調汽蝕管，其特征在于，所述可調汽蝕管閥體(1)的頂端還連接有端蓋(5)，所述端蓋(5)中部開設有節流錐通孔，所述節流錐通孔套設于所述節流錐(2)外側；所述端蓋(5)與所述節流錐(2)之間還設置有第一密封圈(10)，所述端蓋(5)與所述可調汽蝕管閥體(1)之間還設置有第二密封圈(9)。

10.一種航天發動機系統，其特征在于，包括如權利要求1-9任一項所述的可關閉的可調汽蝕管。

技術總結
本發明實施例提供一種可關閉的可調汽蝕管及航天發動機系統，包括可調汽蝕管閥體、節流錐、節流錐上端的驅動機構、以及節流錐外側的圓盤狀的閥芯；側方的進口端通過貫通孔與可調汽蝕管閥體的腔體連通；節流錐的下端朝向可調汽蝕管閥體的出口端，且節流錐的下端設置有圓錐結構，可調汽蝕管閥體的出口端內設置有節流臺，節流臺的最小口徑大于圓錐結構的最大外徑；可調汽蝕管閥體內還固定連接有閥座，閥座的頂面與節流錐的軸線相垂直，閥座的中部開設有通孔，閥芯的外徑大于通孔的孔徑；閥座位于節流臺和貫通孔之間。本技術方案在可調汽蝕管上集成了閥芯和閥座組成的關閉結構，實現了可調汽蝕管的可靠關閉密封，并簡化了航天發動機系統的結構。

技術研發人員：白少卿,宋會玲,康永來
受保護的技術使用者：北京天兵科技有限公司
技術研發日：
技術公布日：2025/4/28
