本發明屬于燃氣管道接頭，具體是一種融合物聯網監測的抗震燃氣管道接頭及其抗震組件。

背景技術：

1、隨著城市化進程的加速，燃氣管道系統的安全性和可靠性成為城市基礎設施建設的重中之重，原有的燃氣管道在地震時往往會出現不同程度的損壞，而燃氣管道損壞會影響人們的生活，同時燃氣泄漏可能帶來一系列的安全隱患，一般來說損壞部位是燃氣管道與管道接頭連接處在較大振幅下出現松動甚至斷裂，導致燃氣泄漏，使整個燃氣管網無法正常運行，從而引發火災、爆炸等次生災害。

2、如申請?zhí)枮?022106834251的專利中公開了一種密封性強的燃氣管道接頭，包括有連接筒和連接組件等，連接筒上安裝有連接組件，該裝置通過固定螺母將第一密封圈擠壓至燃氣管道表面，對燃氣管道完成一級密封，并且通過彈性件對固定螺母進行限位固定，避免固定螺母因震動出現回退現象而導致燃氣泄漏，通過固定螺母聯動第三密封圈向燃氣管道運動，使第三密封圈緊密接觸燃氣管道端口，完成二級密封，通過第一圓管向第一空腔灌入密封膠，完成三級密封，大大提高密封效果，但是上述的管道接頭缺乏實時監測功能，無法及時發現和處理異常情況。

3、傳統的接頭本體和燃氣管道的固定連接造成抗震性能差，由于周圍施工或車輛對路面施壓導致地下的燃氣管道振動，而振動會導致燃氣管道位置發生偏移從而使彈性波紋管發生彎曲，若彎曲程度過大會影響燃氣流通的穩定性；且現有的燃氣管道接頭缺乏實時監測功能，無法及時發現和處理異常情況，從而造成安全事故的發生；若接頭本體與燃氣管道之間發生斷裂，會造成燃氣管道中的燃氣泄漏，從而影響燃氣安全。

技術實現思路

1、針對以上問題，本發明提供了一種融合物聯網監測的抗震燃氣管道接頭及其抗震組件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種融合物聯網監測的抗震燃氣管道接頭，包括連接組件，所述連接組件包括接頭本體，所述接頭本體的內部設置有球閥，且球閥上裝配有氣體流量傳感器，所述接頭本體的兩端均設置有安裝座，所述安裝座遠離接頭本體的一端設置有彈性波紋管，所述彈性波紋管遠離安裝座的一端設置有連接管，所述連接管遠離彈性波紋管的一端裝配有套筒，所述套筒遠離連接管的一端設置有燃氣管道。

3、一種抗震組件，包括彈性支撐組件、檢測組件和防護組件，所述彈性支撐組件設置于連接組件的下方，所述檢測組件設置于彈性波紋管的中間位置，所述防護組件的數量有兩個，兩個所述防護組件呈鏡像設置于套筒的兩端；

4、所述彈性支撐組件包括第一支撐座，所述第一支撐座的四角處均設置有第一減震彈簧，所述第一減震彈簧遠離第一支撐座的一端設置有接頭支架，所述接頭支架的兩端均設置有卡箍，所述卡箍與接頭本體相適配；

5、所述第一支撐座的一側設置有第二支撐座，所述第二支撐座的四角處均設置有第二減震彈簧，所述第二減震彈簧遠離第二支撐座的一端設置有支座，所述支座的表面中心位置設置有液壓升降柱，所述液壓升降柱遠離支座的一端設置有矯正夾持座。

6、優選地，所述矯正夾持座的內壁設置有緩沖座，所述緩沖座的數量有兩個，兩個所述緩沖座呈對稱設置于矯正夾持座的上下兩端，所述緩沖座遠離矯正夾持座的一端開設有與燃氣管道相適配的弧形槽；

7、所述矯正夾持座的左右兩端均設置有電動推桿，所述電動推桿輸出軸的一端設置有與燃氣管道相適配的弧形推板，所述緩沖座和弧形推板的表面均設置有彈性塊。

8、優選地，所述檢測組件包括檢測架，所述檢測架設置于安裝座的表面，所述檢測架的內部設置有檢測座，所述檢測座的內部設置有檢測彈簧，所述檢測彈簧遠離檢測座的一端設置有活動桿，所述活動桿遠離檢測彈簧的一端設置有檢測壓板。

9、優選地，所述檢測座的內部設置有電磁鐵，所述活動桿的內部設置有磁塊，所述檢測壓板的內部設置有壓力傳感器；

10、所述檢測座的數量有四個，四個所述檢測座的呈環形設置于檢測架的內壁表面。

11、優選地，所述防護組件包括第一楔形塊，所述第一楔形塊的下方設置有第二楔形塊，所述第二楔形塊的兩側均設置有連接架，所述連接架的下方設置有限位柱，所述限位柱遠離連接架的一端設置有密封座，所述密封座的表面設置有彈性折疊板，所述第一楔形塊的上方設置有限位支架，所述限位支架遠離第一楔形塊的一端設置有固定塊，所述限位支架遠離固定塊的一端設置有液壓桿。

12、優選地，所述套筒的內部設置有密封腔，所述彈性折疊板設置于密封腔的內部，且所述彈性折疊板設置于密封腔的一側，所述彈性折疊板遠離密封座的一端與密封腔固定連接；

13、所述限位柱遠離連接架的一端貫穿并延伸至密封座的內部，所述限位柱與套筒相連接的位置開設有限位孔。

14、優選地，所述套筒的表面開設有與第二楔形塊相適配的活動槽，且活動槽的內部設置彈性彈簧，彈性彈簧遠離活動槽的一端與第二楔形塊的底端固定連接；

15、所述液壓桿遠離限位支架一端與套筒相連接，所述固定塊固定設置于連接管的表面。

16、優選地，所述密封座一側開設有卡槽，所述密封座遠離卡槽的一側設置有卡塊，且卡塊與卡槽相適配，所述卡塊與卡槽均設置于密封座遠離彈性折疊板的一端。

17、與現有技術相比，本發明的有益效果如下：

18、1、本發明通過彈性波紋管實現接頭本體與燃氣管道之間的彈性連接，然后根據檢測組件實時監測彈性波紋管的彎曲程度，并對其進行矯正，在彈性波紋管和彈性支撐組件配合的作用下，有效解決了傳統的接頭本體和燃氣管道的固定連接造成抗震性能差的問題。

19、2、本發明通過壓力傳感器檢測檢測壓板受到彈性波紋管的壓力大小，比較并得出彈性波紋管的彎曲程度和彎曲方向，然后根據不同的情況通過矯正夾持座和檢測組件配合，對燃氣管道的偏移進行矯正，從而保證燃氣流通的穩定性。

20、3、本發明通過第一楔形塊、第二楔形塊、限位柱、密封座和彈性折疊板等結構配合，在限位柱的作用下，從而使彈性折疊板展開，即兩個彈性折疊板配合實現對套筒密封的目的，有效解決了接頭本體與燃氣管道之間發生斷裂，會造成燃氣管道中的燃氣泄漏，從而影響燃氣安全的問題。

技術特征：

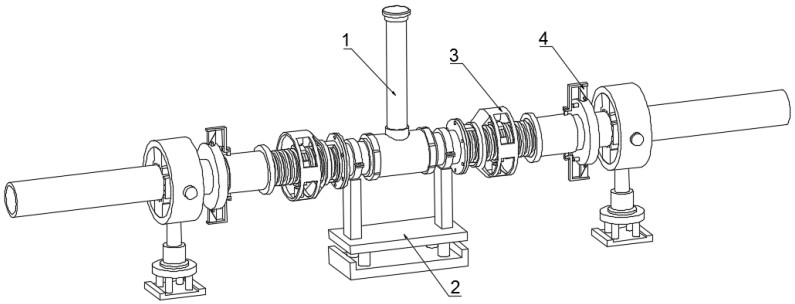

1.一種融合物聯網監測的抗震燃氣管道接頭，包括連接組件（1），其特征在于：所述連接組件（1）包括接頭本體（101），所述接頭本體（101）的內部設置有球閥，且球閥上裝配有氣體流量傳感器，所述接頭本體（101）的兩端均設置有安裝座（102），所述安裝座（102）遠離接頭本體（101）的一端設置有彈性波紋管（103），所述彈性波紋管（103）遠離安裝座（102）的一端設置有連接管（104），所述連接管（104）遠離彈性波紋管（103）的一端裝配有套筒（105），所述套筒（105）遠離連接管（104）的一端設置有燃氣管道（106）。

2.一種抗震組件，適用于如權利要求1所述的一種融合物聯網監測的抗震燃氣管道接頭，其特征在于：包括彈性支撐組件（2）、檢測組件（3）和防護組件（4），所述彈性支撐組件（2）設置于連接組件（1）的下方，所述檢測組件（3）設置于彈性波紋管（103）的中間位置，所述防護組件（4）的數量有兩個，兩個所述防護組件（4）呈鏡像設置于套筒（105）的兩端；

3.根據權利要求2所述的一種抗震組件，其特征在于：所述矯正夾持座（209）的內壁設置有緩沖座（2091），所述緩沖座（2091）的數量有兩個，兩個所述緩沖座（2091）呈對稱設置于矯正夾持座（209）的上下兩端，所述緩沖座（2091）遠離矯正夾持座（209）的一端開設有與燃氣管道（106）相適配的弧形槽；

4.根據權利要求2所述的一種抗震組件，其特征在于：所述檢測組件（3）包括檢測架（301），所述檢測架（301）設置于安裝座（102）的表面，所述檢測架（301）的內部設置有檢測座（302），所述檢測座（302）的內部設置有檢測彈簧（303），所述檢測彈簧（303）遠離檢測座（302）的一端設置有活動桿（304），所述活動桿（304）遠離檢測彈簧（303）的一端設置有檢測壓板（305）。

5.根據權利要求4所述的一種抗震組件，其特征在于：所述檢測座（302）的內部設置有電磁鐵，所述活動桿（304）的內部設置有磁塊，所述檢測壓板（305）的內部設置有壓力傳感器；

6.根據權利要求2所述的一種抗震組件，其特征在于：所述防護組件（4）包括第一楔形塊（401），所述第一楔形塊（401）的下方設置有第二楔形塊（402），所述第二楔形塊（402）的兩側均設置有連接架（403），所述連接架（403）的下方設置有限位柱（404），所述限位柱（404）遠離連接架（403）的一端設置有密封座（405），所述密封座（405）的表面設置有彈性折疊板（406），所述第一楔形塊（401）的上方設置有限位支架（407），所述限位支架（407）遠離第一楔形塊（401）的一端設置有固定塊（409），所述限位支架（407）遠離固定塊（409）的一端設置有液壓桿（408）。

7.根據權利要求6所述的一種抗震組件，其特征在于：所述套筒（105）的內部設置有密封腔，所述彈性折疊板（406）設置于密封腔的內部，且所述彈性折疊板（406）設置于密封腔的一側，所述彈性折疊板（406）遠離密封座（405）的一端與密封腔固定連接；

8.根據權利要求6所述的一種抗震組件，其特征在于：所述套筒（105）的表面開設有與第二楔形塊（402）相適配的活動槽，且活動槽的內部設置彈性彈簧，彈性彈簧遠離活動槽的一端與第二楔形塊（402）的底端固定連接；

9.根據權利要求6所述的一種抗震組件，其特征在于：所述密封座（405）一側開設有卡槽（4051），所述密封座（405）遠離卡槽（4051）的一側設置有卡塊（4052），且卡塊（4052）與卡槽（4051）相適配，所述卡塊（4052）與卡槽（4051）均設置于密封座（405）遠離彈性折疊板（406）的一端。

技術總結
本發明涉及燃氣管道接頭技術領域，公開了一種融合物聯網監測的抗震燃氣管道接頭及其抗震組件，包括連接組件，所述連接組件包括接頭本體，所述接頭本體的內部設置有球閥，且球閥上裝配有氣體流量傳感器，所述接頭本體的兩端均設置有安裝座，所述安裝座遠離接頭本體的一端設置有彈性波紋管，所述彈性波紋管遠離安裝座的一端設置有連接管，所述連接管遠離彈性波紋管的一端設置有套筒。本發明通過彈性波紋管實現接頭本體與燃氣管道之間的彈性連接，然后根據檢測組件實時監測彈性波紋管的彎曲程度，并對其進行矯正，在彈性波紋管和彈性支撐組件配合的作用下，有效解決了傳統的接頭本體和燃氣管道的固定連接造成抗震性能差的問題。

技術研發人員：李正齊,李心正
受保護的技術使用者：河南美銳克智能裝備有限公司
技術研發日：
技術公布日：2025/4/24
