本實用新型是一種飲用水的瓶蓋自動旋緊裝置，屬于飲用水機械領域。

背景技術：

旋緊裝置按構造原理可分為：直線式旋蓋機旋轉式旋蓋機按旋蓋速度可分為：高速旋蓋機中速旋蓋機低速旋蓋機，高速旋轉式旋蓋機，功能構造包括自動理蓋、上蓋、自動旋蓋，具備生產速度快，自動化程度高，運行穩定等特點；可廣泛應用于食品、醫藥、化工等領域。

現有的飲用水自動旋緊裝置的旋緊頭設置單一，一次性能進行的工作量較少，需要多次重復工作過程，較為繁瑣。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種飲用水的瓶蓋自動旋緊裝置，以解決現有的飲用水自動旋緊裝置的旋緊頭設置單一，一次性能進行的工作量較少的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種飲用水的瓶蓋自動旋緊裝置，其結構包括：工作平面、支撐桿、固定柱、支撐柱、固定殼體、固定支架、固定片、電機固定裝置、電機、傳送帶裝置、控制臺支架、控制臺、防護貼片、操作平臺、保護罩、旋蓋裝置、電機、供電裝置、電源線、保護接頭；所述工作平面下通過支撐桿進行固定，所述工作平面上設有固定柱及支撐柱，所述固定殼體下連接有固定支架，所述固定殼體上連接有電機固定裝置，所述電機固定裝置上連接有電機，所述傳送帶裝置設于固定殼體上，所述傳送帶裝置上設有防護貼片，所述控制臺支架上設有控制臺，所述操作平臺上設有保護罩，所述保護罩下設有旋蓋裝置，所述保護罩上連接有電機，所述電機上設有供電裝置，所述供電裝置上連接有電源線，所述電源線上設有保護接頭。

進一步地，所述傳送帶裝置包括：第一傳送軸、傳送帶、第二傳送軸。

進一步地，所述第一傳送軸與第二傳送軸通過傳送帶相連接。

進一步地，所述旋蓋裝置包括：旋轉帶、傳動軸、旋緊轉軸、旋緊頭。

進一步地，所述傳動軸下連接有旋轉帶，所述旋轉帶上連接有旋緊轉軸，所述旋緊轉軸下連接有旋緊頭。

進一步地，所述固定殼體通過固定支架及固定柱進行固定。

進一步地，所述固定殼體上設有固定片。

進一步的，所述傳送帶裝置通過支撐柱與工作平面固定連接，

進一步的，所述控制臺支架設于工作平面上。

本實用新型的有益效果：本實用新型設置有新型的旋蓋裝置，在旋蓋裝置下設有多個旋轉頭，能夠一次性進行多個旋緊過程共同進行，在相同的工作流程中能夠對更多的的瓶蓋進行旋緊，大大提高了旋緊裝置的工作效率，省去了多次重復運動的勞動強度和生產成本，更為高效和便捷，更能適應大型的工業化生產。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種飲用水的瓶蓋自動旋緊裝置的結構示意圖；

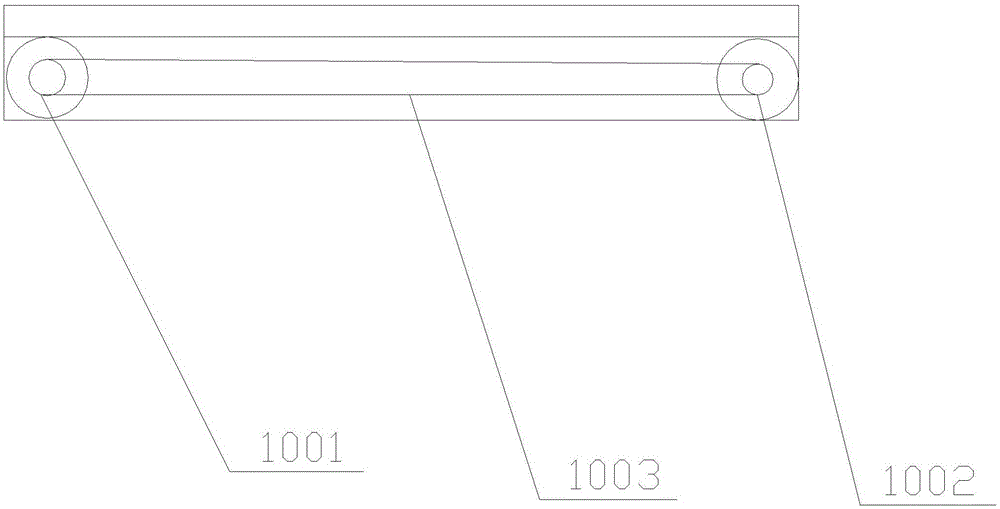

圖2為本實用新型一種飲用水的瓶蓋自動旋緊裝置的傳送帶裝置結構示意圖；

圖3為本實用新型一種飲用水的瓶蓋自動旋緊裝置的旋蓋裝置結構示意圖；

圖中：1-工作平面、2-支撐桿、3-固定柱、4-支撐柱、5-固定殼體、6-固定支架、7-固定片、8-電機固定裝置、9-電機、10-傳送帶裝置、11-控制臺支架、12-控制臺、13-防護貼片、14-操作平臺、15-保護罩、16-旋蓋裝置、17-電機、18-供電裝置、19-電源線、20-保護接頭、1001-第一傳送軸、1002-傳送帶、1103-第二傳送軸、1601-旋轉帶、1602-傳動軸、1603-旋緊轉軸、1604-旋緊頭。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2與圖3，本實用新型提供一種技術方案：一種飲用水的瓶蓋自動旋緊裝置，其結構包括：工作平面1、支撐桿2、固定柱3、支撐柱4、固定殼體5、固定支架6、固定片7、電機固定裝置8、電機9、傳送帶裝置10、控制臺支架11、控制臺12、防護貼片13、操作平臺14、保護罩15、旋蓋裝置16、電機17、供電裝置18、電源線19、保護接頭20；所述工作平面1下通過支撐桿2進行固定，所述工作平面1上設有固定柱3及支撐柱4，所述固定殼體5下連接有固定支架6，所述固定殼體5上連接有電機固定裝置8，所述電機固定裝置8上連接有電機9，所述傳送帶裝置10設于固定殼體5上，所述傳送帶裝置10上設有防護貼片13，所述控制臺支架11上設有控制臺12，所述操作平臺14上設有保護罩15，所述保護罩15下設有旋蓋裝置16，所述保護罩15上連接有電機17，所述電機17上設有供電裝置18，所述供電裝置18上連接有電源線19，所述電源線19上設有保護接頭20，所述傳送帶裝置10包括：第一傳送軸1001、傳送帶1002、第二傳送軸1103，所述第一傳送軸1001與第二傳送軸1103通過傳送帶1002相連接，所述旋蓋裝置16包括：旋轉帶1601、傳動軸1602、旋緊轉軸1603、旋緊頭1604，所述傳動軸1602下連接有旋轉帶1601，所述旋轉帶1601上連接有旋緊轉軸1603，所述旋緊轉軸1603下連接有旋緊頭1604，所述固定殼體5通過固定支架6及固定柱3進行固定，所述固定殼體5上設有固定片7，所述傳送帶裝置10通過支撐柱4與工作平面1固定連接，所述控制臺支架11設于工作平面1上。

在進行使用時，將待旋物體放置于傳送帶裝置10上，打開控制臺12，通過傳送帶裝置10的輸送至旋蓋裝置16下，在傳動軸1602的帶動下，旋緊轉軸1603帶動旋緊頭1604對瓶蓋進行旋緊，完成一個流程后，通過傳送帶裝置10將成品運送出即可，本實用新型設置有新型的旋蓋裝置16，在旋蓋裝置16下設有多個旋緊頭1604，能夠一次性進行多個旋緊過程共同進行，在相同的工作流程中能夠對更多的的瓶蓋進行旋緊，大大提高了旋緊裝置的工作效率，省去了多次重復運動的勞動強度和生產成本，更為高效和便捷，更能適應大型的工業化生產。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
