本技術涉及口服液生產，尤其涉及一種生產補血口服液用的灌封設備。

背景技術：

1、現代社會中許多產品是以液體或半液體狀態被包裝、流通和銷售的。習慣上把液體物料的填充稱為灌裝，口服液系指合劑以單劑量包裝者，是在湯劑、注射劑基礎上發展起來的新劑型，口服液具有服用劑量小、吸收較快、質量穩定、攜帶和服用方便、易保存等優點，尤其適合工業化生產，不合格的產品如果流入市場，會損害廠家的形象，同時也侵害了消費者的利益。

2、現有的口服液在進行生產時灌封這一步驟必不可少，但是現在市場上的一些灌封設備在使用時灌封效果差強人意而且在灌瓶在卡槽內時容易產生晃動偏移，灌內部液體會傾斜，導致液體流出從而進而引起浪費，對此需進行改進。

技術實現思路

1、本實用新型針對現有技術存在的不足，提供如下技術方案：一種生產補血口服液用的灌封設備，包括底座和固定柱，所述底座的上側均勻的安裝有固定柱，所述固定柱的頂部固定安裝有頂板，所述底座的上側固定安裝有承載箱，所述承載箱的內部均勻的安裝有緩沖彈簧，所述承載箱的內壁左右兩側開設有限位槽，所述承載箱的上側放置有蓋板，所述蓋板的左右兩側安裝在限位槽的內部，所述蓋板的上側均勻的安裝有放置桶，所述放置桶的內部放置有口服液瓶，所述頂板的底部固定安裝有氣缸，所述氣缸的輸出端活動安裝有伸縮桿，所述伸縮桿的底部固定安裝有放置板，所述放置板的底部均勻的安裝有密封槽，所述密封槽位于口服液瓶的正上方，垂直于口服液瓶。

2、作為上述技術方案的改進，所述緩沖彈簧的數量分別有多個，且緩沖彈簧的底部與承載箱的底部內壁相互連接，所述緩沖彈簧的頂部與蓋板的底部相互連接。

3、作為上述技術方案的改進，所述承載箱的左右兩端分別固定安裝有遮擋塊，所述遮擋塊位于蓋板的正上方。

4、作為上述技術方案的改進，所述放置桶的內壁固定安裝放置有密封墊，所述密封墊的材質是由橡膠材質制成。

5、作為上述技術方案的改進，所述頂板的頂部固定安裝有料箱，所述料箱的左右兩側分別固定安裝有出料管，所述出料管的上側固定安裝有抽料泵，所述出料管貫穿頂板，且延伸至頂板的下方。

6、作為上述技術方案的改進，所述出料管遠離料箱的一端活動安裝有拉伸管，所述拉伸管的底部固定安裝有分流管，所述分流管的底部固定安裝有灌口封裝蓋，所述灌口封裝蓋位于氣缸的上側，所述分流管的上側可拆卸安裝有封裝控制器。

7、本實用新型的有益效果：

8、1、通過設置氣缸、伸縮桿、放置板和密封槽的配合使用，可以使得整個灌封的情況更加的標準，避免了出現漏灌封或者多灌封的情況，同時工作人員操作起來比較的省時省力，在灌封時口服液瓶不易出現傾斜，可以有效的使得灌封的效果更好，灌封效果提高，得到了實質性改進，設備結構簡單和定量的精確度高。

9、2、通過設置緩沖彈簧，緩沖彈簧的材料選用高強度、高彈性的不銹鋼材料制成，原理是利用彈簧的彈性來吸收沖擊和振動能量，從而減少對設備的影響，能夠在對口服液瓶進行灌封時起到緩沖的作用，具有良好的彈性，耐疲勞性和穩定性等特點。

10、3、通過設置蓋板，避免蓋板在進行上下移動時出現脫離承載箱的情況，遮擋塊在本裝置中起到了遮擋、限位的作用。

11、4、通過在放置桶內部設置有密封墊，密封墊是采用丁晴橡膠材質制成，其耐熱性好，氣密性、耐磨及耐水性等均較好，粘結力強，在放置桶的內部使用，起到了密封的作用，能夠在口服液瓶放置到放置桶的內部時，使得口服液瓶在進行灌封時放置的更加的牢固。

12、5、通過設置出料管和抽料泵的配合，方便將料箱內部的物料抽出，極大地提高了封裝的速度，將出料管貫穿頂板的頂部其目的是將出料管與拉伸管進行相互連接。

13、6、通過設置拉伸管，能夠方便將料箱內部的物料抽出，具有伸縮性能在分流管的配合下，可以方便將料箱內部的物料輸入到灌口封裝蓋的內部，利用封裝控制器，能夠控制下料量，實現了瓶裝口服液的定量封裝，無需人工進行定量分裝，極大地提高了口服液灌在進行封裝時的質量。

技術特征：

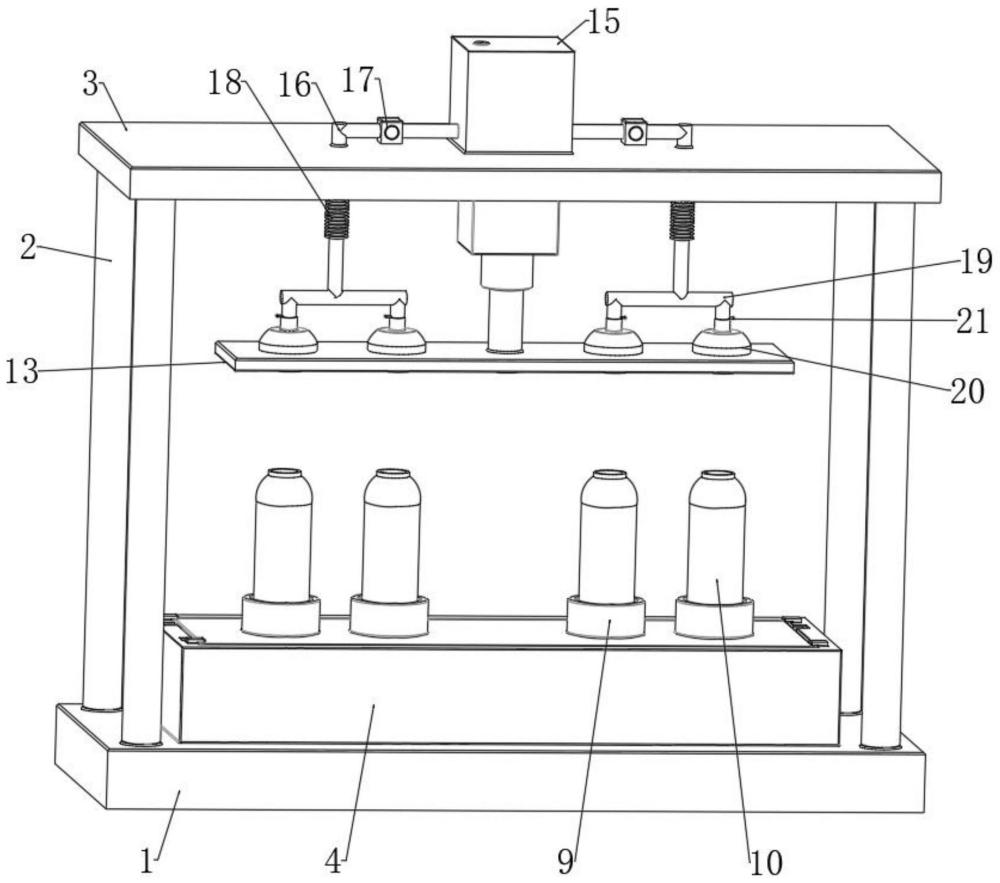

1.一種生產補血口服液用的灌封設備，包括底座(1)和固定柱(2)，其特征在于：所述底座(1)的上側均勻的安裝有固定柱(2)，所述固定柱(2)的頂部固定安裝有頂板(3)，所述底座(1)的上側固定安裝有承載箱(4)，所述承載箱(4)的內部均勻的安裝有緩沖彈簧(5)，所述承載箱(4)的內壁左右兩側開設有限位槽(6)，所述承載箱(4)的上側放置有蓋板(7)，所述蓋板(7)的左右兩側安裝在限位槽(6)的內部，所述蓋板(7)的上側均勻的安裝有放置桶(9)，所述放置桶(9)的內部放置有口服液瓶(10)，所述頂板(3)的底部固定安裝有氣缸(11)，所述氣缸(11)的輸出端活動安裝有伸縮桿(12)，所述伸縮桿(12)的底部固定安裝有放置板(13)，所述放置板(13)的底部均勻的安裝有密封槽(14)，所述密封槽(14)位于口服液瓶(10)的正上方，垂直于口服液瓶(10)。

2.根據權利要求1所述的一種生產補血口服液用的灌封設備，其特征在于：所述緩沖彈簧(5)的數量分別有多個，且緩沖彈簧(5)的底部與承載箱(4)的底部內壁相互連接，所述緩沖彈簧(5)的頂部與蓋板(7)的底部相互連接。

3.根據權利要求1所述的一種生產補血口服液用的灌封設備，其特征在于：所述承載箱(4)的左右兩端分別固定安裝有遮擋塊(8)，所述遮擋塊(8)位于蓋板(7)的正上方。

4.根據權利要求1所述的一種生產補血口服液用的灌封設備，其特征在于：所述放置桶(9)的內壁固定安裝放置有密封墊，所述密封墊的材質是由橡膠材質制成。

5.根據權利要求1所述的一種生產補血口服液用的灌封設備，其特征在于：所述頂板(3)的頂部固定安裝有料箱(15)，所述料箱(15)的左右兩側分別固定安裝有出料管(16)，所述出料管(16)的上側固定安裝有抽料泵(17)，所述出料管(16)貫穿頂板(3)，且延伸至頂板(3)的下方。

6.根據權利要求5所述的一種生產補血口服液用的灌封設備，其特征在于：所述出料管(16)遠離料箱(15)的一端活動安裝有拉伸管(18)，所述拉伸管(18)的底部固定安裝有分流管(19)，所述分流管(19)的底部固定安裝有灌口封裝蓋(20)，所述灌口封裝蓋(20)位于氣缸(11)的上側，所述分流管(19)的上側可拆卸安裝有封裝控制器(21)。

技術總結
本技術涉及口服液生產技術領域，尤其為一種生產補血口服液用的灌封設備包括底座和固定柱，所述底座的上側均勻的安裝有固定柱，所述固定柱的頂部固定安裝有頂板，所述底座的上側固定安裝有承載箱，所述承載箱的內部均勻的安裝有緩沖彈簧，所述承載箱的內壁左右兩側開設有限位槽，所述承載箱的上側放置有蓋板，所述蓋板的左右兩側安裝在限位槽的內部，設置氣缸、伸縮桿、放置板和密封槽的配合使用，可以使得整個灌封的情況更加的標準，避免了出現漏灌封或者多灌封的情況，同時工作人員操作起來比較的省時省力，在灌封時口服液瓶不易出現傾斜，可以有效的使得灌封的效果更好，灌封效果提高，得到了實質性改進，設備結構簡單和定量的精確度高。

技術研發人員：郭元滿,許必祥,曾祥素,李欣
受保護的技術使用者：湖南天勁制藥有限責任公司
技術研發日：20240401
技術公布日：2025/4/28
