本技術涉及氫氣儲運，具體為一種氫能源氫氣存儲運輸裝置。

背景技術：

1、氫氣完全燃燒放出的熱量約為同質量甲烷的兩倍多，并且氫氣燃燒后的產物為水，不產生污染物質，因此氫氣是一種理想的清潔無污染的新能源，氫運輸主要運輸四種狀態的氫，低壓氫氣、高壓氫氣、液氫和固態氫，目前對氫氣的儲存主要利用氫氣瓶實現，在對氫氣瓶進行運輸?shù)倪^程中，需要防止氫氣瓶在運輸過程中發生碰撞和擠壓。

2、目前對氫氣瓶進行運輸?shù)倪^程中通常使用方形的固定架，氫氣瓶固定其中，但該種固定架氫氣瓶之間互相接觸，使得在運輸?shù)倪^程中會發生氫氣瓶之間的碰撞，增加氫氣運輸?shù)娘L(fēng)險。

技術實現思路

1、本實用新型的目的在于提供一種氫能源氫氣存儲運輸裝置，本裝置設置多層的箱體，將氫氣瓶分層存放在箱體內，并設置固定結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種氫能源氫氣存儲運輸裝置，包括箱體，所述箱體為中空的長方體結構，且箱體的內部設置分隔板，所述箱體被分隔板分成上下兩個腔室，所述箱體的內部設置氣瓶，所述箱體的上表面轉動安裝有吊環，所述箱體的內部設置滑動結構，滑動結構設置滑動的支撐板便于氣瓶與箱體的安裝與拆卸，所述支撐板的表面設置卡合結構，卡合結構設置卡塊一和卡塊二對氣瓶進行夾持固定，所述卡合結構包括卡塊一，所述卡塊一為半圓環結構，且卡塊一為兩段式轉動結構，所述卡塊一固定安裝在支撐板的上表面，所述卡塊一的一側設置卡塊二，所述卡塊二為半圓環結構，且卡塊二滑動連接在支撐板的上表面，所述卡塊一的兩側分別設置支撐塊，所述支撐塊為伸縮結構，且支撐塊固定安裝在支撐板的上表面，所述卡塊一和卡塊二對稱設置有2組。

3、優選的，所述滑動結構包括支撐板，所述支撐板的截面為l形結構，l形所述支撐板的兩側分別與箱體的內壁滑動連接，所述支撐板的一側貫穿箱體的側表面，所述箱體的側表面設置方形開口與支撐板的表面匹配。

4、采用上述技術方案，利用滑動的支撐板可以帶動氣瓶發生運動。

5、優選的，所述支撐板的表面設置固定結構，固定結構設置連接塊一和連接塊二對支撐板進行固定。

6、采用上述技術方案，利用固定結構可以對支撐板與箱體進行固定。

7、優選的，所述箱體的外表面固定安裝有連接塊一，所述箱體內表面固定安裝有連接塊二，所述連接塊一的表面螺紋連接有連接螺栓，所述連接塊二的表面貫穿設置螺紋連接孔，所述連接塊二的截面為l形，所述支撐板的表面設置方形通孔供連接塊二貫穿。

8、采用上述技術方案，利用連接塊一和連接塊二可以對支撐板進行固定。

9、優選的，2個所述卡塊二之間設置有推塊，所述推塊滑動連接在支撐板的上表面，所述支撐板為三角形結構，所述支撐板的一側轉動連接有連接桿，所述連接桿的另一端貫穿支撐板的側表面連接有轉輪，所述連接桿與支撐板的表面螺紋連接。

10、采用上述技術方案，轉動轉輪帶動連接桿運動可以驅動卡塊二運動。

11、與現有技術相比，本實用新型的有益效果是：該氫能源氫氣存儲運輸裝置：

12、1.本裝置設置中空的箱體，箱體內壁滑動連接支撐板，支撐板表面設置方形通孔貫穿連接塊二，并利用箱體表面的連接塊一和連接螺栓可將支撐板固定在箱體內部，利用支撐板在箱體內壁的滑動可實現氫氣氣瓶與箱體的快速安裝與拆卸；

13、2.本裝置支撐板表面設置固定的卡塊一和滑動的卡塊二，利用卡塊一和卡塊二可以對氫氣氣瓶進行夾持，使得氫氣氣瓶固定在箱體內，并且滑動設置的卡塊二可以適應不同尺寸的氫氣氣瓶，使用范圍更廣；

14、3.本裝置箱體內設置雙層支撐板，支撐板表面設置兩組卡塊一和卡塊二，兩組卡塊一和卡塊二之間無接觸，使得箱體內可存放多個氫氣氣瓶，氫氣氣瓶彼此之間無接觸，防止氫氣氣瓶在運輸過程中發生碰撞。

技術特征：

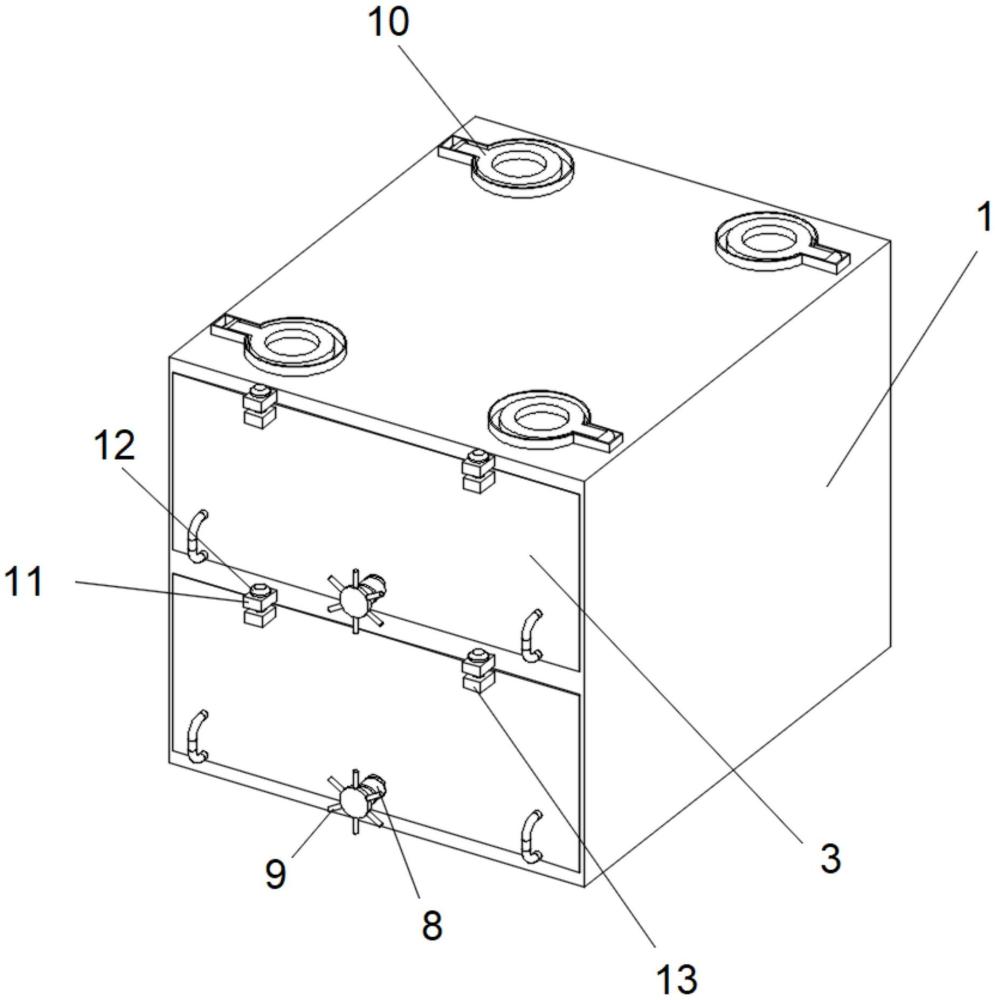

1.一種氫能源氫氣存儲運輸裝置，包括箱體(1)，所述箱體(1)為中空的長方體結構，且箱體(1)的內部設置分隔板，所述箱體(1)被分隔板分成上下兩個腔室，所述箱體(1)的內部設置氣瓶(2)，所述箱體(1)的上表面轉動安裝有吊環(10)，其特征在于：所述箱體(1)的內部設置滑動結構，滑動結構設置滑動的支撐板(3)便于氣瓶(2)與箱體(1)的安裝與拆卸，所述支撐板(3)的表面設置卡合結構，卡合結構設置卡塊一(4)和卡塊二(5)對氣瓶(2)進行夾持固定，所述卡合結構包括卡塊一(4)，所述卡塊一(4)為半圓環結構，且卡塊一(4)為兩段式轉動結構，所述卡塊一(4)固定安裝在支撐板(3)的上表面，所述卡塊一(4)的一側設置卡塊二(5)，所述卡塊二(5)為半圓環結構，且卡塊二(5)滑動連接在支撐板(3)的上表面，所述卡塊一(4)的兩側分別設置支撐塊(6)，所述支撐塊(6)為伸縮結構，且支撐塊(6)固定安裝在支撐板(3)的上表面，所述卡塊一(4)和卡塊二(5)對稱設置有2組。

2.根據權利要求1所述的一種氫能源氫氣存儲運輸裝置，其特征在于：所述滑動結構包括支撐板(3)，所述支撐板(3)的截面為l形結構，l形所述支撐板(3)的兩側分別與箱體(1)的內壁滑動連接，所述支撐板(3)的一側貫穿箱體(1)的側表面，所述箱體(1)的側表面設置方形開口與支撐板(3)的表面匹配。

3.根據權利要求2所述的一種氫能源氫氣存儲運輸裝置，其特征在于：所述支撐板(3)的表面設置固定結構，固定結構設置連接塊一(11)和連接塊二(13)對支撐板(3)進行固定。

4.根據權利要求3所述的一種氫能源氫氣存儲運輸裝置，其特征在于：所述箱體(1)的外表面固定安裝有連接塊一(11)，所述箱體(1)內表面固定安裝有連接塊二(13)，所述連接塊一(11)的表面螺紋連接有連接螺栓(12)，所述連接塊二(13)的表面貫穿設置螺紋連接孔，所述連接塊二(13)的截面為l形，所述支撐板(3)的表面設置方形通孔供連接塊二(13)貫穿。

5.根據權利要求1所述的一種氫能源氫氣存儲運輸裝置，其特征在于：2個所述卡塊二(5)之間設置有推塊(7)，所述推塊(7)滑動連接在支撐板(3)的上表面，所述支撐板(3)為三角形結構，所述支撐板(3)的一側轉動連接有連接桿(8)，所述連接桿(8)的另一端貫穿支撐板(3)的側表面連接有轉輪(9)，所述連接桿(8)與支撐板(3)的表面螺紋連接。

技術總結
本技術公開了一種氫能源氫氣存儲運輸裝置，包括箱體，所述箱體為中空的長方體結構，且箱體的內部設置分隔板，所述箱體被分隔板分成上下兩個腔室，所述箱體的內部設置氣瓶，所述箱體的上表面轉動安裝有吊環，所述箱體的內部設置滑動結構，滑動結構設置滑動的支撐板便于氣瓶與箱體的安裝與拆卸。該氫能源氫氣存儲運輸裝置，本裝置設置中空的箱體，箱體內壁滑動連接支撐板，支撐板表面設置方形通孔貫穿連接塊二，并利用箱體表面的連接塊一和連接螺栓可將支撐板固定在箱體內部，利用支撐板在箱體內壁的滑動可實現氫氣氣瓶與箱體的快速安裝與拆卸。

技術研發人員：袁亮,袁振,朱新軍
受保護的技術使用者：萬江氫能源科技（江蘇）有限公司
技術研發日：20240625
技術公布日：2025/4/28
