本申請涉及半導體生產，具體而言，涉及一種可移動式供氣裝置以及供氣系統。

背景技術：

1、在半導體領域中，半導體材料等產品的生產過程中廣泛使用著特氣設備，特氣設備內常通電源連接plc控制模塊驅動電磁閥，再利用電磁閥驅動氣動電氣元件，從而達到設備正常運作的功能。因此在生產車間出現緊急停電的情況或者電氣元器件出現損壞時，電氣元件缺少驅動無法正常運行，進而導致設備宕機、產線停產，造成不可忽視的財產損失，因此需要一鍵強制功能，利用外界氣源向特氣設備內輸送特定的氣體，以保障設備正常運作。

2、行業現有設備中，經技術改進后多單臺控制柜上新增強制撥碼供氣功能，但在實際生產過程中，廠區停電、或者驅動元器件損壞導致設備宕機的現象也并不常見，從而導致設備上的一鍵強制供氣使用率并不高；同時每臺設備均配備一套完整一鍵強制供氣功能既占用了設備的空間、同時也增加了設備成本。

技術實現思路

1、本申請的目的在于提供一種可移動式供氣裝置，可實現靈活地對不同位置的待供氣設備進行供氣，以驅動電氣元件工作，同時不增加特氣設備的體積。

2、本申請的實施例是這樣實現的：

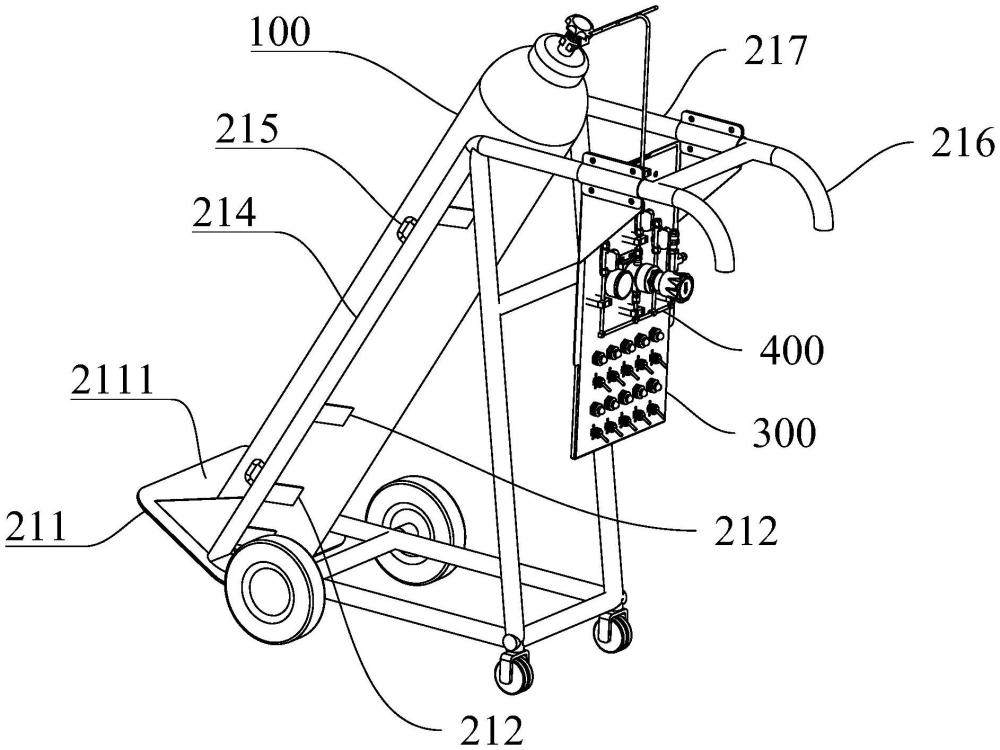

3、第一方面，本申請實施例提供一種可移動式供氣裝置，包括架體，所述架體包括第一支撐部與第二支撐部；所述第一支撐部與所述第二支撐部均用于與氣瓶接觸，并且被配置為將氣瓶呈傾斜狀態支撐于所述架體；所述架體還包括把手，所述架體下方設置有行走機構。

4、上述技術方案提供的供氣裝置設置有把手與行走機構，可以實現在人力的作用下進行轉移，以攜帶氣瓶轉移至需要供氣的設備所在位置。上述技術方案提供的供氣裝置可獨立于特氣設備而存在，因此，不會增加特氣設備的體積。上述技術方案中，由于架體的第一支撐部與第二支撐部可將氣瓶?jī)A斜地設置于架體，能夠減少氣瓶在架體運動過程中出現晃動的可能，提高了供氣裝置的安全性。

5、在一些可選的實施方案中，所述第一支撐部包括支撐面，所述支撐面用于接觸氣瓶的底部，所述第二支撐部用于接觸氣瓶的柱面。

6、采用上述技術方案中的設置方式，第一支撐部可與氣瓶進行較大面積的接觸、氣瓶中較多位置可與第二支撐部進行接觸，能夠?qū)馄窟M(jìn)行更加穩定地支撐。

7、在一些可選的實施方案中，所述架體包括兩并排設置的支撐桿，每個所述支撐桿均設置所述第二支撐部，且所述第二支撐部朝向相對的所述支撐桿的方向凸出。

8、上述技術方案中，兩個支撐桿上的第二支撐部可以從兩側對氣瓶的柱面進行支撐，可使氣瓶穩定地被支撐在兩根桿之間的位置。

9、在一些可選的實施方案中，所述支撐桿還設置有固定孔，所述固定孔用于設置綁帶以固定氣瓶。

10、在一些可選的實施方案中，所述架體還可拆卸地連接有操作盤面，所述操作盤面設置有供氣管路，所述供氣管路的入口用于連接氣瓶、出口用于連接電氣元件。

11、上述技術方案中，操作盤面與架體之間為可拆卸連接，方便對操作面盤進行更換。操作面盤上設置有供氣管路，通過供氣管路可以將氣瓶中的氣體通入電氣元件中，進而驅動特氣設備中的電氣元件工作。

12、在一些可選的實施方案中，所述供氣管路依次設置有第一閥門、調壓閥、第二閥門以及機控閥，其中，所述第一閥門位于所述供氣管路入口端、所述機控閥位于所述供氣管路的出口端。

13、在一些可選的實施方案中，所述機控閥的出口連接有氣動指示燈，所述氣動指示燈的出口用于連接電氣元件。

14、上述技術方案中，通過觀察氣動指示燈可以判斷是否有氣流經過氣動指示燈，而氣動指示燈的出口用于連接電氣元件，因此，可以通過觀察氣動指示燈判斷是否有氣流通向電氣元件。

15、在一些可選的實施方案中，所述供氣管路的出口端包括多個并聯的支路，所述支路連接于所述第二閥門的出口，所述機控閥與所述氣動指示燈串聯于所述支路。

16、上述技術方案中，供氣管路的出口端包括多個并聯支路，可實現由每個支路獨立地向一個電氣元器件進行供電，通過氣動指示燈可以觀察該支路是否有氣流經過。

17、在一些可選的實施方案中，還包括第三閥門以及泄壓閥，所述第二閥門、所述第三閥門以及所述泄壓閥并聯連接于所述調壓閥的出口。

18、上述技術方案中，通過在調壓閥的出口連接第三閥門，可以在更換氣瓶之后，通過第三閥門進行放氣，進而實現對供氣管路的入口至第三閥門之間的管路進行吹掃。通過泄壓閥可以設置調壓閥的出口所連接的管路的壓力上限，以避免調壓閥損壞而使得進入電氣元件中的氣體壓力過大而導致的電氣元件損壞。

19、第二方面，本申請實施例提供一種供氣系統，包括氣瓶以及第一方面提供的可移動式供氣裝置，所氣瓶的底面與所述第一支撐部接觸，所述氣瓶的側面與所述第二支撐部接觸。

20、上述技術方案提供的供氣系統可以應用于設備停電狀態下對電氣元器件進行供氣，以使設備繼續運行、減少損失。上述技術方案提供的供氣裝置可獨立于特氣設備而存在，因此，不會增加特氣設備的體積以及成本。上述技術方案提供的供氣系統配備有行走機構以及氣瓶，無需現場另外尋找氣源，使用便捷。

技術特征：

1.一種可移動式供氣裝置，其特征在于，包括架體，所述架體包括第一支撐部與第二支撐部；所述第一支撐部與所述第二支撐部均用于與氣瓶接觸，并且被配置為將氣瓶呈傾斜狀態支撐于所述架體；所述架體還包括把手，所述架體下方設置有行走機構。

2.根據權利要求1所述的可移動式供氣裝置，其特征在于，所述第一支撐部包括支撐面，所述支撐面用于接觸氣瓶的底部，所述第二支撐部用于接觸氣瓶的柱面。

3.根據權利要求2所述的可移動式供氣裝置，其特征在于，所述架體包括兩并排設置的支撐桿，每個所述支撐桿均設置所述第二支撐部，且所述第二支撐部朝向相對的所述支撐桿的方向凸出。

4.根據權利要求3所述的可移動式供氣裝置，其特征在于，所述支撐桿還設置有固定孔，所述固定孔用于設置綁帶以固定氣瓶。

5.根據權利要求1-4任一項所述的可移動式供氣裝置，其特征在于，所述架體還可拆卸地連接有操作盤面，所述操作盤面設置有供氣管路，所述供氣管路的入口用于連接氣瓶、出口用于連接電氣元件。

6.根據權利要求5所述的可移動式供氣裝置，其特征在于，所述供氣管路依次設置有第一閥門、調壓閥、第二閥門以及機控閥，其中，所述第一閥門位于所述供氣管路入口端、所述機控閥位于所述供氣管路的出口端。

7.根據權利要求6所述的可移動式供氣裝置，其特征在于，所述機控閥的出口連接有氣動指示燈，所述氣動指示燈的出口用于連接電氣元件。

8.根據權利要求7所述的可移動式供氣裝置，其特征在于，所述供氣管路的出口端包括多個并聯的支路，所述支路連接于所述第二閥門的出口，所述機控閥與所述氣動指示燈串聯于所述支路。

9.根據權利要求6所述的可移動式供氣裝置，其特征在于，還包括第三閥門以及泄壓閥，所述第二閥門、所述第三閥門以及所述泄壓閥并聯連接于所述調壓閥的出口。

10.一種供氣系統，其特征在于，包括氣瓶以及權利要求1-9任一所述的可移動式供氣裝置，所氣瓶的底面與所述第一支撐部接觸，所述氣瓶的側面與所述第二支撐部接觸。

技術總結
本申請?zhí)峁┮环N可移動式供氣裝置以及供氣系統，其中，可移動式供氣裝置包括架體，所述架體包括第一支撐部與第二支撐部；所述第一支撐部與所述第二支撐部均用于與氣瓶接觸，并且被配置為將氣瓶呈傾斜狀態支撐于所述架體；所述架體還包括把手，所述架體下方設置有行走機構。上述技術方案提供的供氣裝置設置有把手與行走機構，可以實現在人力的作用下進行轉移，以攜帶氣瓶轉移至需要供氣的設備所在位置。上述技術方案提供的供氣裝置可獨立于特氣設備而存在，因此，不會增加特氣設備的體積。上述技術方案中，由于架體的第一支撐部與第二支撐部可將氣瓶?jī)A斜地設置于架體，能夠減少氣瓶在架體運動過程中出現晃動的可能，提高了供氣裝置的安全性。

技術研發人員：全洪明,黃芹,顧鑫
受保護的技術使用者：上海正帆科技股份有限公司
技術研發日：20240812
技術公布日：2025/4/28
