本發明涉及飲酒機，特別涉及一種飲酒機。

背景技術：

1、現有技術中，在喝酒或者品酒方面，不同的人對酒的品質要求不同，其中現有的取酒方式通常將酒瓶的瓶塞取出后，再將瓶內的酒倒出用于品嘗。

2、對于飲酒愛好者而言，通常需要在閑暇的時間段內細品一小杯酒，而傳統的取酒方式會將整瓶酒開啟，整瓶酒的容量較大，對于飲酒愛好者一次難以喝完，或?qū)τ谝恍└咂焚|(zhì)價格昂貴的酒，通常都是細品一小杯，而傳統的取酒方式容易在開瓶后，剩下未喝完的酒容易與空氣接觸，導致酒變質，及時用瓶塞塞回，酒瓶內部也會充滿空氣，長時間存放，容易導致酒變質，特別是價格昂貴的酒，酒一旦氧化變質，酒的口感大大降低。

3、因此現有技術有待改進和提高。

技術實現思路

1、鑒于上述現有技術的不足之處，本發明提供了一種飲酒機，能夠在取酒過程中，防止酒被氧氣氧化導致變質，且使用方便，起到隨插隨用的效果。

2、為了達到上述目的，本發明采取了以下技術方案：

3、一種飲酒機，包括機體，所述機體設置有用于倒置裝設酒瓶的容納腔，所述機體內設置有水泵和電控組件，所述水泵與所述電控組件連接，所述容納腔的底部設置有通氣口和出液口，所述出液口與所述水泵的進水口通過第一水管連通，所述水泵的出水口與所述機體上的排液口通過第二水管連通。

4、進一步地，所述氣管上設置有允許所述出氣口流向所述通氣口的單向閥。

5、進一步地，所述容納腔的底部設置有第一凹槽和第二凹槽，所述第一凹槽和所述第二凹槽分別設置有第一連接管和第二連接管，所述進氣口和所述出液口分別設置在所述第一連接管和第二連接管上。

6、進一步地，所述機體上設置有出液部，所述排液口設置在所述出液部上，所述排液口連接有排液導管。

7、進一步地，所述排液導管與所述排液口可拆卸連接，且所述排液導管與所述排液口可轉動設置。

8、進一步地，排液導管與所述排液口連接的一端設置有十字閥。

9、進一步地，所述排液導管與所述排液口連接的一端的外表面設置有密封層。

10、進一步地，所述密封層包括若干圈凸環，所述凸環與所述排液口的內壁抵接。

11、進一步地，所述容納腔設置有便于酒瓶與所述容納腔固定的定位部。

12、進一步地，所述機體內還設置有脫氧裝置，所述通氣口與所述脫氧裝置的出氣口通過氣管連通。

13、進一步地，所述脫氧裝置，包括殼體，所述殼體設置有用于與所述脫氧設備可拆卸連接的連接結構，所述殼體通過所述連接結構鑲嵌在所述機體的外側面，所述殼體內設置有用于填充脫氧劑的腔室，所述殼體上設置有進氣槽、進氣口，所述進氣槽與所述進氣口連通，所述腔室內位于所述出氣口的位置設置有出氣腔，所述出氣腔的內壁上設置有與所述腔室連通的通孔。

14、進一步地，所述進氣槽包括設置在所述殼體頂面的第一溝槽和設置在所述殼體側面的第二溝槽，所述第一溝槽與所述第二溝槽連通。

15、進一步地，所述殼體包括上殼和底殼，所述上殼的底部對應所述出氣口的位置設置有圈狀的第一凸邊，所述底殼的表面設置有與所述凸邊相互適配的第三凹槽，所述第一凸邊與所述第三凹槽抵接，使所述第一凸邊與所述第三凹槽之間形成所述出氣腔。

16、進一步地，所述機體內設置有隔板，所述隔板將所述機體的內部分隔呈內腔和外腔，所述電控組件和所述水泵裝設在所述內腔，所述脫氧裝置鑲嵌在所述外腔上。

17、相較于現有技術，本發明提供的飲酒機，包括機體，所述機體設置有用于倒置裝設酒瓶的容納腔，所述機體內設置有水泵和電控組件，所述水泵與所述電控組件連接，所述容納腔的底部設置有通氣口和出液口，所述出液口與所述水泵的進水口通過第一水管連通，所述水泵的出水口與所述機體上的排液口通過第二水管連通。針對本發明，通過所述通氣口注入不含氧氣的氣體進入酒瓶內，即能夠在取酒過程中，確保外界空氣無法直接與酒瓶內的酒接觸，防止酒被氧氣氧化導致變質，且使用方便，起到隨插隨用的效果。

技術特征：

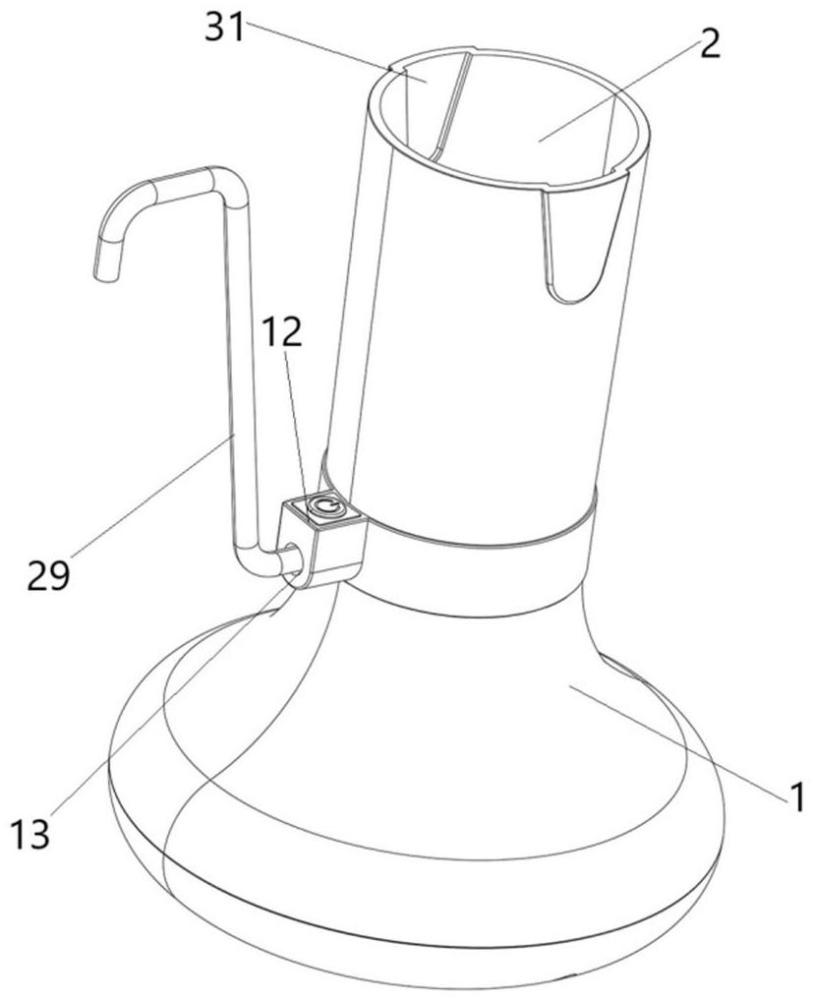

1.一種飲酒機，其特征在于，包括機體(1)，所述機體(1)設置有用于倒置裝設酒瓶的容納腔(2)，所述機體(1)內設置有水泵(3)和電控組件，所述水泵(3)與所述電控組件連接，所述容納腔(2)的底部設置有通氣口(5)和出液口(6)，所述出液口(6)與所述水泵(3)的進水口通過第一水管連通，所述水泵(3)的出水口與所述機體(1)上的排液口(13)通過第二水管連通。

2.根據權利要求1所述的飲酒機，其特征在于，所述氣管上設置有允許所述出氣口流向所述通氣口(5)的單向閥(7)。

3.根據權利要求1所述的飲酒機，其特征在于，所述容納腔的底部設置有第一凹槽(8)和第二凹槽(9)，所述第一凹槽(8)和所述第二凹槽(9)分別設置有第一連接管(10)和第二連接管(11)，所述進氣口(20)和所述出液口(6)分別設置在所述第一連接管(10)和第二連接管(11)上。

4.根據權利要求1所述的飲酒機，其特征在于，所述機體(1)上設置有出液部(12)，所述排液口(13)設置在所述出液部(12)上，所述排液口(13)連接有排液導管(29)。

5.根據權利要求4所述的飲酒機，其特征在于，所述排液導管(29)與所述排液口(13)可拆卸連接，且所述排液導管(29)與所述排液口(13)可轉動設置。

6.根據權利要求4所述的飲酒機，其特征在于，排液導管(29)與所述排液口(13)連接的一端設置有十字閥(14)。

7.根據權利要求1所述的飲酒機，其特征在于，所述排液導管與所述排液口(13)連接的一端的外表面設置有密封層(15)。

8.根據權利要求7所述的飲酒機，其特征在于，所述密封層(15)包括若干圈凸環(16)，所述凸環(16)與所述排液口(13)的內壁抵接。

9.根據權利要求1所述的飲酒機，其特征在于，所述容納腔(2)設置有便于酒瓶與所述容納腔(2)固定的定位部(31)。

10.根據權利要求1所述的飲酒機，其特征在于，所述機體(1)內還設置有脫氧裝置，所述通氣口(5)與所述脫氧裝置(4)的出氣口(30)通過氣管連通。

11.根據權利要求1所述的飲酒機，其特征在于，所述脫氧裝置(4)包括殼體(17)，所述殼體(17)設置有用于與所述脫氧設備可拆卸連接的連接結構，所述殼體(17)通過所述連接結構鑲嵌在所述機體(1)的外側面，所述殼體(17)內設置有用于填充脫氧劑的腔室(18)，所述殼體(17)上設置有進氣槽(19)、進氣口(20)，所述進氣槽(19)與所述進氣口(20)連通，所述腔室(18)內位于所述出氣口的位置設置有出氣腔(21)，所述出氣腔(21)的內壁上設置有與所述腔室(18)連通的通孔。

12.根據權利要求11所述的飲酒機，其特征在于，所述殼體(17)包括上殼和底殼，所述上殼的底部對應所述出氣口的位置設置有圈狀的第一凸邊(24)，所述底殼的表面設置有與所述凸邊相互適配的第三凹槽(25)，所述第一凸邊(24)與所述第三凹槽(25)抵接，使所述第一凸邊(24)與所述第三凹槽(25)之間形成所述出氣腔(21)。

13.根據權利要求1所述的飲酒機，其特征在于，所述機體(1)內設置有隔板(26)，所述隔板(26)將所述機體(1)的內部分隔呈內腔(27)和外腔(28)，所述電控組件和所述水泵(3)裝設在所述內腔(27)，所述脫氧裝置(4)鑲嵌在所述外腔(28)上。

技術總結
本發明提供了一種飲酒機，包括機體，所述機體設置有用于倒置裝設酒瓶的容納腔，所述機體內設置有水泵、電控組件和脫氧裝置，所述水泵與所述電控組件連接，所述容納腔的底部設置有通氣口和出液口，所述通氣口與所述脫氧裝置的出氣口通過氣管連通，所述出液口與所述水泵的進水口通過第一水管連通，所述水泵的出水口與所述機體上的排液口通過第二水管連通。針對本發明，通過所述脫氧裝置，能夠確保通過所述通氣口進入酒瓶內的空氣不含氧氣，即能夠在取酒過程中，確保外界空氣無法直接與酒瓶內的酒接觸，防止酒被氧氣氧化導致變質，且使用方便，起到隨插隨用的效果。

技術研發人員：彭省平,張靜,李良
受保護的技術使用者：深圳鉆前實業有限公司
技術研發日：
技術公布日：2025/4/28
