本發明涉及液化氣瓶，特別涉及一種液化氣瓶角閥智能開關狀態反饋控制裝置。

背景技術：

1、液化氣瓶是一種用于儲存和運輸液化氣體的容器，通常由耐壓金屬(如鋼或鋁合金)制成。這些氣瓶可以裝載多種類型的液化氣體。

2、現有公告號為cn201326898y的中國專利，公開了液化氣鋼瓶，包括瓶體、護罩、底座和瓶閥，所述護罩在自身開口處設置擋板。由于本實用新型的護罩的設計與瓶體有整體性，增大了護罩的強度。由于擋板的存在，使用戶無法將直閥更換為角閥繼續進行使用，使液化氣鋼瓶在超過了其安全使用年限時，能夠得到及時報廢和更換，保證了用戶的安全使用。

3、針對上述中的相關技術，發現現有液化氣瓶上端的角閥開啟和關閉時只能通過機械轉動操作，現有機械裝置主體機身重，為了保證更好地轉動往往會將閥桿設置的較長，這樣受力容易在連接處出現斷裂。

技術實現思路

1、本發明解決了相關技術中的問題，提出一種液化氣瓶角閥智能開關狀態反饋控制裝置，解決了現有液化氣瓶角閥開啟困難和易于斷裂的問題。

2、為了解決上述技術問題，本發明是通過以下技術方案實現的：一種液化氣瓶角閥智能開關狀態反饋控制裝置，包括液化氣瓶，所述液化氣瓶包括瓶體和角閥，所述角閥安裝在瓶體上端面的中心處，且角閥與瓶體密封固定連接，所述瓶體的上端面安裝有遮擋角閥的防護罩，所述防護罩與瓶體固定連接，所述防護罩中安裝有支撐架組，所述支撐架組與防護罩卡合固定連接，所述支撐架組上安裝有設備箱，所述設備箱與支撐架組固定連接，所述設備箱的頭部安裝有與角閥相連接的聯動輪套組，所述聯動輪套組與設備箱轉動連接，所述設備箱中安裝有驅動聯動輪套組轉動的驅動組件。

3、通過采用上述技術方案，通過將液化氣瓶設計成瓶體和角閥相配合的結構，易于使用時通過角閥來對瓶體出氣口進行遮擋，保證供氣可以通過角閥來安全控制，同時通過在瓶體的上端面安裝防護罩，方便通過防護罩來對角閥進行遮擋，進而可以保證角閥的安全使用，避免因為磕碰出現泄漏，而通過在防護罩中安裝支撐架組，保證安裝時可以通過支架組來支撐在防護罩的內側面上，這樣就可以通過支架組來穩定的安裝設備箱，方便設備箱可以穩定地固定在瓶體的上方，同時通過設備箱的頭部安裝聯動輪套組，保證使用時可以通過聯動輪套組來與角閥相連接的，聯動輪套組套設固定在角閥上以后就可以通過聯動輪套組來帶動角閥同步轉動開關操作，通過在設備箱中安裝驅動組件，方便使用時可以通過驅動組件來帶動聯動輪套組轉動作業，實現自動旋轉開關角閥的目的。

4、作為優選方案，所述防護罩包括主罩殼、環形頂板和弧形扳手，所述主罩殼固定安裝在瓶體的上端面，且主罩殼的兩側對稱開設有側面槽，所述環形頂板設置在主罩殼的上端面，所述弧形扳手安裝在側面槽中，且主罩殼、環形頂板和弧形扳手一體成型。

5、通過采用上述技術方案，通過將防護罩設計成主罩殼、環形頂板和弧形扳手相配合的結構，易于使用的時候可以通過主罩殼來作為防護主體，而通過在主罩殼上端設置環形頂板來保證防護罩上端可以安全防護，而通過在主罩殼兩側的側面槽中安裝弧形扳手，這樣方便移動時更好地操作氣瓶使用。

6、作為優選方案，所述支撐架組包括架頂板、弧形板以及與側面槽相配合的卡合斜塊，所述架頂板固定安裝在設備箱的上端面，所述弧形板豎直安裝在頂板的下端面，所述卡合斜塊對稱設置在弧形板的內側面上，且頂板、弧形板和卡合斜塊一體成型。

7、通過采用上述技術方案，通過將支撐架組設計成架頂板、弧形板和卡合斜塊相配合的結構，易于使用的時候可以通過架頂板來與設備箱固定連接，然后安裝時就可以通過弧形板和卡合斜塊來快速卡合在防護罩上使用，而不使用時也方便進行拆卸，使用起來非常方便。

8、作為優選方案，所述設備箱包括立殼、水平箱和箱蓋，所述立殼豎直安裝在架頂板的上端面，且立殼通過螺栓與架頂板固定連接，所述立殼中還設置有電池殼，所述水平箱安裝在立殼的上端面，且水平箱與立殼固定連接，所述箱蓋安裝在水平箱的上端面，且箱蓋與水平箱固定連接。

9、通過采用上述技術方案，通過將設備箱設計成立殼、水平箱和箱蓋相配合的結構，易于使用的時候可以通過立殼來穩定的支撐水平箱，同時通過水平箱配合來進行安裝聯動輪套組，保證聯動輪套組在設備箱中穩定的轉動安裝，同時通過在水平箱上固定安裝箱蓋，方便使用的時候可以通過箱蓋來對水平箱進行密封遮擋，而需要檢修的時候也方便直接進行開啟，使用起來非常靈活。

10、作為優選方案，所述聯動輪套組包括定位軸、大齒輪、電動手輪套和手動手輪，所述定位軸轉動安裝在水平箱中，且定位軸的頭部從箱蓋上端伸出，所述大齒輪套設固定在定位軸的中部，所述電動手輪套固定安裝在定位軸的下端面，且手動手輪固定安裝在定位軸的上端面。

11、通過采用上述技術方案，通過將聯動輪套組設計成定位軸、大齒輪、電動手輪套和手動手輪相配合的結構，易于使用的時候可以通過定位軸來穩定的轉動安裝在水平箱中，然后通過在定位軸上套設固定大齒輪來保證與驅動組件進行配合連接，而通過在定位軸的下端固定安裝電動手輪套，保證使用的時候可以通過電動手輪套來套設固定在角閥的頭部，而通過在定位軸的頭部固定安裝手動手輪，方便使用時可以手動進行轉動角閥使用。

12、作為優選方案，所述驅動組件包括電機組、驅動齒輪和傳動齒輪，所述電機組固定安裝在立殼中，所述驅動齒輪固定安裝在電機組的輸出軸上，所述傳動齒輪轉動安裝在水平箱中，且傳動齒輪的兩側分別與驅動齒輪和大齒輪相嚙合。

13、通過采用上述技術方案，通過將驅動組件設計成電機組、驅動齒輪和傳動齒輪相配合的結構，易于使用的時候可以通過電機組來帶動驅動齒輪進行轉動，然后通過驅動齒輪來驅動傳動齒輪同步轉動，進而可以通過傳動齒輪來驅動大齒輪轉動作業，驅動齒輪、傳動齒輪和大齒輪的直徑依次增加，這樣就可以多級傳輸，保證電機組用較小的扭矩可以轉動開啟角閥，方便開啟和關閉作業更加輕松。

14、與現有技術相比，本發明的有益效果是：本申請通過在液化氣瓶上固定安裝防護罩，方便使用的時候可以通過防護罩來對角閥進行防護，并且通過防護罩的設置可以保證支撐架組穩定地進行安裝，保證通過支撐架組來穩定的安裝設備箱，方便使用的時候可以通過設備箱來穩定的安裝聯動輪套組，保證通過聯動輪套組可以套設固定在角閥上以后可以聯動使用，使用時可以通過聯動輪套組上的手動手輪進行調節，也可以通過驅動組件來實現自動開關調節，保證使用起來更加方便，具有易于靈活使用和操作安全性較高的優點。

技術特征：

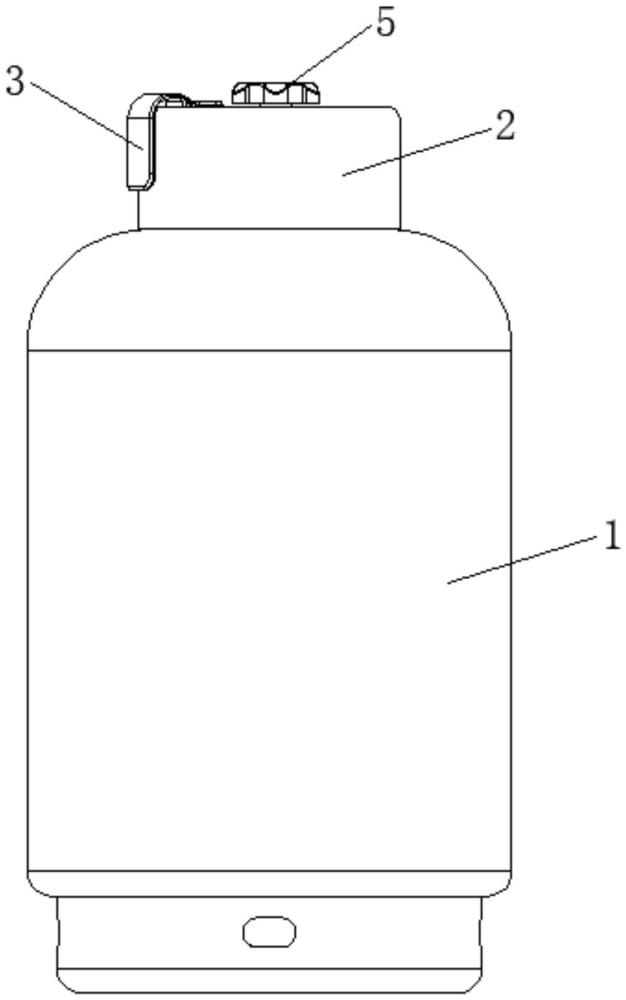

1.一種液化氣瓶角閥智能開關狀態反饋控制裝置，包括液化氣瓶(1)，其特征在于：所述液化氣瓶(1)包括瓶體(11)和角閥(12)，所述角閥(12)安裝的瓶體(11)上端面的中心處，且角閥(12)與瓶體(11)密封固定連接，所述瓶體(11)的上端面安裝有遮擋角閥(12)的防護罩(2)，所述防護罩(2)與瓶體(11)固定連接，所述防護罩(2)中安裝有支撐架組(3)，所述支撐架組(3)與防護罩(2)卡合固定連接，所述支撐架組(3)上安裝有設備箱(4)，所述設備箱(4)與支撐架組(3)固定連接，所述設備箱(4)的頭部安裝有與角閥(12)相連接的聯動輪套組(5)，所述聯動輪套組(5)與設備箱(4)轉動連接，所述設備箱(4)中安裝有驅動聯動輪套組(5)轉動的驅動組件(6)。

2.根據權利要求1所述的一種液化氣瓶角閥智能開關狀態反饋控制裝置，其特征在于：所述防護罩(2)包括主罩殼(21)、環形頂板(22)和弧形扳手(23)，所述主罩殼(21)固定安裝在瓶體(11)的上端面，且主罩殼(21)的兩側對稱開設有側面槽(211)，所述環形頂板(22)設置在主罩殼(21)的上端面，所述弧形扳手(23)安裝在側面槽(211)中，且主罩殼(21)、環形頂板(22)和弧形扳手(23)一體成型。

3.根據權利要求2所述的一種液化氣瓶角閥智能開關狀態反饋控制裝置，其特征在于：所述支撐架組(3)包括架頂板(301)、弧形板(302)以及與側面槽(211)相配合的卡合斜塊(303)，所述架頂板(301)固定安裝在設備箱(4)的上端面，所述弧形板(302)豎直安裝在架頂板(301)的下端面，所述卡合斜塊(303)對稱設置在弧形板(302)的內側面上，且架頂板(301)、弧形板(302)和卡合斜塊(303)一體成型。

4.根據權利要求3所述的一種液化氣瓶角閥智能開關狀態反饋控制裝置，其特征在于：所述設備箱(4)包括立殼(41)、水平箱(42)和箱蓋(43)，所述立殼(41)豎直安裝在架頂板(301)的上端面，且立殼(41)通過螺栓與架頂板(301)固定連接，所述立殼(41)中還設置有電池殼(411)，所述水平箱(42)安裝在立殼(41)的上端面，且水平箱(42)與立殼(41)固定連接，所述箱蓋(43)安裝在水平箱(42)的上端面，且箱蓋(43)與水平箱(42)固定連接。

5.根據權利要求4所述的一種液化氣瓶角閥智能開關狀態反饋控制裝置，其特征在于：所述聯動輪套組(5)包括定位軸(51)、大齒輪(52)、電動手輪套(53)和手動手輪(54)，所述定位軸(51)轉動安裝在水平箱(42)中，且定位軸(51)的頭部從箱蓋(43)上端伸出，所述大齒輪(52)套設固定在定位軸(51)的中部，所述電動手輪套(53)固定安裝在定位軸(51)的下端面，且手動手輪(54)固定安裝在定位軸(51)的上端面。

6.根據權利要求5所述的一種液化氣瓶角閥智能開關狀態反饋控制裝置，其特征在于：所述驅動組件(6)包括電機組(61)、驅動齒輪(62)和傳動齒輪(63)，所述電機組(61)固定安裝在立殼(41)中，所述驅動齒輪(62)固定安裝在電機組(61)的輸出軸上，所述傳動齒輪(63)轉動安裝在水平箱(42)中，且傳動齒輪(63)的兩側分別與驅動齒輪(62)和大齒輪(52)相嚙合。

技術總結
本發明涉及液化氣瓶技術領域，特別涉及一種液化氣瓶角閥智能開關狀態反饋控制裝置，包括液化氣瓶，所述液化氣瓶包括瓶體和角閥，所述角閥安裝在瓶體上端面的中心處，且角閥與瓶體密封固定連接，所述瓶體的上端面安裝有遮擋角閥的防護罩，所述防護罩與瓶體固定連接，所述防護罩中安裝有支撐架組，所述支撐架組與防護罩卡合固定連接，所述支撐架組上安裝有設備箱。本申請通過在液化氣瓶上固定安裝防護罩，方便使用的時候可以通過防護罩來對角閥進行防護，并且通過防護罩的設置可以保證支撐架組穩定地進行安裝，保證通過支撐架組來穩定的安裝設備箱，方便使用的時候可以通過設備箱來穩定的安裝聯動輪套組。

技術研發人員：鐘有軍,鐘祥瑞,羅冠祥
受保護的技術使用者：燃煤之安（深圳）安全技術有限公司
技術研發日：
技術公布日：2025/4/28
