本技術涉及氣體充裝管道的安全置換的，特別是涉及一種氣體充裝管道的安全置換裝置。

背景技術：

1、氣體行業經過百年的發展，作為氣體行業流轉的重要分支——氣體充裝，目前大多還是停留在人工手動的階段，不論是鋼瓶搬運、鋼瓶裝卸、軟管裝卸、還是閥門/設備的操作，這時候就需要一種氣體充裝管道的安全置換裝置來保障操作人員的安全。

2、現有的氣體充裝管道的安全置換裝置中，例如申請號為202320366216.4的實用新型專利中公開的一種氣體充裝管道的安全置換裝置，該實用新型支架上安裝有管道固定機構與氣缸固定機構，通過氣流檢測倉兩端的管道固定機構，將管道固定在其中，調控第一螺栓，讓第一夾板內的第一彈力橡膠圈夾住管道，確保管道不會因為氣流過快在置換時崩開傷人，通過氣缸固定機構，在給氣缸進行氣體充裝時，確保氣缸的穩定，使得操作人員在工作時更加安全，并在保障氣體充裝管道的安全置換裝置安全性的同時，又能適應不同尺寸的管道和氣缸，實用性也得到提升。

3、但是在氣體充裝管道的安全置換過程中，間斷式的夾緊會造成橡膠圈的褶皺，從而導致密封不完全，形成漏氣。

技術實現思路

1、為解決上述技術問題，本實用新型提供通過設置夾緊機構和驅動機構，從而使氣體充裝管道的安全置換過程中，可以對氣體出入口進行更加緊固全面的密封，減少氣體的泄露的一種氣體充裝管道的安全置換裝置。

2、本實用新型的一種氣體充裝管道的安全置換裝置，包括檢測機構；還包括兩組夾緊機構、兩組驅動機構和固定機構，兩組夾緊機構安裝在檢測機構上，兩組驅動機構安裝在檢測機構上，并且每組驅動機構均與一組夾緊機構連接，固定機構安裝在檢測機構上端；

3、所述檢測機構進行檢測，夾緊機構進行夾緊，驅動機構對夾緊機構進行驅動，固定機構進行固定；通過旋轉驅動機構對夾緊機構進行驅動，通過夾緊機構對出氣管出口和儲氣罐入口進行密封，通過固定機構對罐體進行固定，通過打開檢測機構對進氣量進行檢測，從而使氣體充裝管道的安全置換過程中，可以對氣體出入口進行更加緊固全面的密封，減少氣體的泄露。

4、優選的，檢測機構包括底板、通過倉、兩組螺紋筒、兩組密封膠墊和流量檢測器，通過倉安裝在底板上端，兩組螺紋筒安裝在通過倉上，每組螺紋筒內各安裝有一組密封膠墊，流量檢測器安裝在通過倉前端；通過密封膠墊與氣體出入口進行壓緊接觸進行密封，通過打開流量檢測器對氣體的流速和流量進行監測。

5、優選的，夾緊機構包括八組轉塊一、八組連桿、八組連接板和膠圈套，八組轉塊一轉動安裝在螺紋筒上，每組轉塊一上均轉動安裝有一組連桿，每組連桿上均轉動安裝有一組連接板，膠圈套安裝在八組連接板上；通過下壓連桿配合轉塊一和連接板使膠圈套對氣體進出口處進行貼合夾緊。

6、優選的，驅動機構包括螺紋套、軸承、八組滑塊、八組轉塊二和八組支桿，螺紋套通過螺紋配合與螺紋筒進行安裝，軸承安裝在螺紋套上，八組滑塊安裝在軸承上，每組滑塊上均與一組轉塊二進行轉動連接，每組轉塊二上均轉動安裝有一組支桿，并且每組支桿均與一組連接板進行轉動連接；通過旋轉螺紋套配合軸承帶動滑塊移動，滑塊移動的同時使轉塊二拉動支桿對連接板進行傳動配合連桿對連接板進行壓緊。

7、優選的，固定機構包括限位圈、兩組螺桿和兩組夾板，限位圈安裝在底板上端，兩組螺桿通過螺紋安裝在限位圈上，每組螺桿上均旋轉安裝有一組夾板；通過旋轉螺桿與限位圈進行螺紋配合使螺桿帶動夾板移動對罐體進行固定。

8、與現有技術相比本實用新型的有益效果為：通過旋轉驅動機構對夾緊機構進行驅動，通過夾緊機構對出氣管出口和儲氣罐入口進行密封，通過固定機構對罐體進行固定，通過打開檢測機構對進氣量進行檢測，從而使氣體充裝管道的安全置換過程中，可以對氣體出入口進行更加緊固全面的密封，減少氣體的泄露。

技術特征：

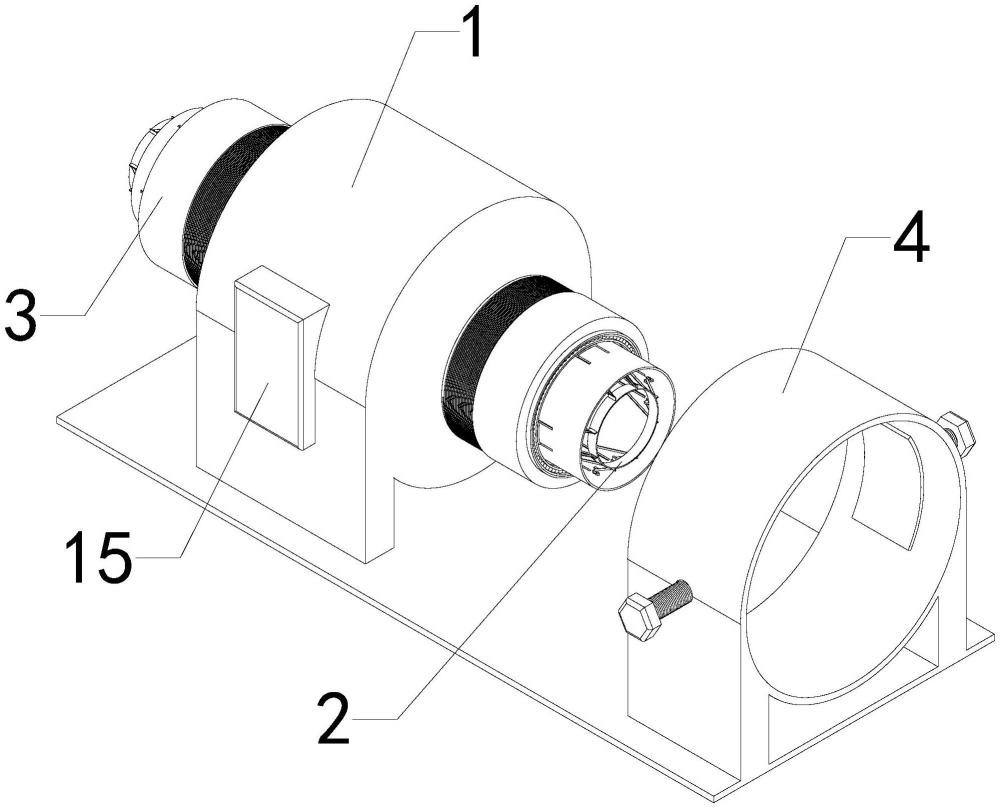

1.一種氣體充裝管道的安全置換裝置，包括檢測機構(1)；其特征在于，還包括兩組夾緊機構(2)、兩組驅動機構(3)和固定機構(4)，兩組夾緊機構(2)安裝在檢測機構(1)上，兩組驅動機構(3)安裝在檢測機構(1)上，并且每組驅動機構(3)均與一組夾緊機構(2)連接，固定機構(4)安裝在檢測機構(1)上端；

2.如權利要求1所述的一種氣體充裝管道的安全置換裝置，其特征在于，檢測機構(1)包括底板(11)、通過倉(12)、兩組螺紋筒(13)、兩組密封膠墊(14)和流量檢測器(15)，通過倉(12)安裝在底板(11)上端，兩組螺紋筒(13)安裝在通過倉(12)上，每組螺紋筒(13)內各安裝有一組密封膠墊(14)，流量檢測器(15)安裝在通過倉(12)前端。

3.如權利要求2所述的一種氣體充裝管道的安全置換裝置，其特征在于，夾緊機構(2)包括八組轉塊一(21)、八組連桿(22)、八組連接板(23)和膠圈套(24)，八組轉塊一(21)轉動安裝在螺紋筒(13)上，每組轉塊一(21)上均轉動安裝有一組連桿(22)，每組連桿(22)上均轉動安裝有一組連接板(23)，膠圈套(24)安裝在八組連接板(23)上。

4.如權利要求2所述的一種氣體充裝管道的安全置換裝置，其特征在于，驅動機構(3)包括螺紋套(31)、軸承(32)、八組滑塊(33)、八組轉塊二(34)和八組支桿(35)，螺紋套(31)通過螺紋配合與螺紋筒(13)進行安裝，軸承(32)安裝在螺紋套(31)上，八組滑塊(33)安裝在軸承(32)上，每組滑塊(33)上均與一組轉塊二(34)進行轉動連接，每組轉塊二(34)上均轉動安裝有一組支桿(35)，并且每組支桿(35)均與一組連接板(23)進行轉動連接。

5.如權利要求2所述的一種氣體充裝管道的安全置換裝置，其特征在于，固定機構(4)包括限位圈(41)、兩組螺桿(42)和兩組夾板(43)，限位圈(41)安裝在底板(11)上端，兩組螺桿(42)通過螺紋安裝在限位圈(41)上，每組螺桿(42)上均旋轉安裝有一組夾板(43)。

技術總結
本技術涉及氣體充裝管道的安全置換的技術領域，特別是涉及一種氣體充裝管道的安全置換裝置，其通過設置夾緊機構和驅動機構，從而使氣體充裝管道的安全置換過程中，可以對氣體出入口進行更加緊固全面的密封，減少氣體的泄露；包括檢測機構；還包括兩組夾緊機構、兩組驅動機構和固定機構，兩組夾緊機構安裝在檢測機構上，兩組驅動機構安裝在檢測機構上，并且每組驅動機構均與一組夾緊機構連接，固定機構安裝在檢測機構上端；所述檢測機構進行檢測，夾緊機構進行夾緊，驅動機構對夾緊機構進行驅動，固定機構進行固定。

技術研發人員：曾慶貴
受保護的技術使用者：康盟特氣電子科技（荊門）有限公司
技術研發日：20240812
技術公布日：2025/4/28
