本技術涉及儲罐相關領域，更具體地說，涉及一種帶有警報機構的儲罐。

背景技術：

1、用于儲存液體或氣體的鋼制密封容器即為鋼制儲罐，鋼制儲罐工程是石油、化工、糧油、食品、消防、交通、冶金、國防等行業必不可少的、重要的基礎設施，我們的經濟生活中總是離不開大大小小的鋼制儲罐，鋼制儲罐在國民經濟發展中所起的重要作用是無可替代的。隨著眼前儲罐行業的不斷發展，越來越多的行業和企業運用到了儲罐，越來越多的企業進入到了儲罐行業。

2、儲罐在長久使用下，儲罐的連接端位置容易發生松動，在發生泄漏時不能及時得知泄露信號，當儲罐存儲危險物料時，該泄露擴散到空氣中，存在一定的安全隱患。

技術實現思路

1、1．要解決的技術問題

2、本實用新型的目的在于提供一種帶有警報機構的儲罐，以解決上述背景技術中提出的相關問題。

3、2.技術方案

4、一種帶有警報機構的儲罐，包括儲罐本體以及連接于儲罐本體上端的連接管，還包括空氣檢測器，所述儲罐本體上端位于連接管的外側位置固定連接有固定框，所述固定框內壁環繞設置有環形滑槽，所述環形滑槽內壁轉動連接有轉動環塊，所述固定框外側固定連接有驅動轉動環塊沿著環形滑槽轉動的電機，所述電機動力端固定連接有轉盤，而轉盤外壁以及轉動環塊外壁都均勻設置有相互嚙合的卡齒，所述空氣檢測器固定連接于轉動環塊上端，所述固定框正面還設置有控制面板。

5、優選地，所述固定框兩側底部固定連接有支撐座，而支撐座通過焊接的方式連接于儲罐本體上端。

6、優選地，所述轉動環塊外側固定連接有滑塊，所述滑塊與環形滑槽滑動連接，且滑塊為t型滑塊，而環形滑槽的截面為t型滑槽。

7、優選地，所述滑塊與環形滑槽接觸面的外壁設置有嵌入槽，而嵌入槽內活動嵌入設置有與環形滑槽接觸的滾珠。

8、優選地，所述電機通過電機架固定連接于固定塊外壁，且電機為伺服電機。

9、優選地，所述控制面板由蜂鳴器、plc控制器以及開關組成，而空氣檢測器通過plc控制器電連接蜂鳴器。

10、3.有益效果

11、相比于現有技術，本實用新型的優點在于：

12、本實用新型通過在儲罐本體的外側配置環形的固定框，并在固定框內轉動設置轉動環塊配合電機驅動實現循環轉動，同樣在轉動環塊的上端配置空氣檢測器使得空氣檢測器圍繞儲罐本體與連接管的連接位置進行環繞，進而對連接位置出現氣體泄漏時能夠及時的檢測到，配合plc控制器以及控制面板中的蜂鳴器實現警報處理，避免泄露處理不及時而引發安全事故，提升裝置的安全性，值得現有市場作推廣使用。

技術特征：

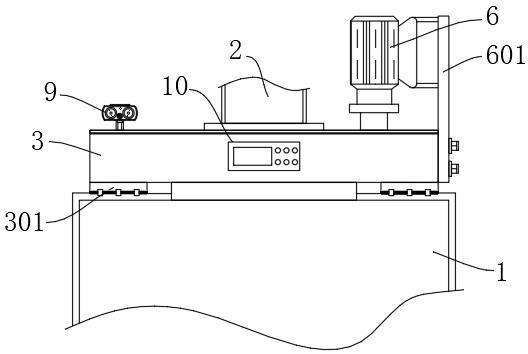

1.一種帶有警報機構的儲罐，包括儲罐本體（1）以及連接于儲罐本體（1）上端的連接管（2），還包括空氣檢測器（9），其特征在于：所述儲罐本體（1）上端位于連接管（2）的外側位置固定連接有固定框（3），所述固定框（3）內壁環繞設置有環形滑槽（4），所述環形滑槽（4）內壁轉動連接有轉動環塊（5），所述固定框（3）外側固定連接有驅動轉動環塊（5）沿著環形滑槽（4）轉動的電機（6），所述電機（6）動力端固定連接有轉盤（7），而轉盤（7）外壁以及轉動環塊（5）外壁都均勻設置有相互嚙合的卡齒（8），所述空氣檢測器（9）固定連接于轉動環塊（5）上端，所述固定框（3）正面還設置有控制面板（10）。

2.根據權利要求1所述的一種帶有警報機構的儲罐，其特征在于：所述固定框（3）兩側底部固定連接有支撐座（301），而支撐座（301）通過焊接的方式連接于儲罐本體（1）上端。

3.根據權利要求2所述的一種帶有警報機構的儲罐，其特征在于：所述轉動環塊（5）外側固定連接有滑塊（501），所述滑塊（501）與環形滑槽（4）滑動連接，且滑塊（501）為t型滑塊，而環形滑槽（4）的截面為t型滑槽。

4.根據權利要求3所述的一種帶有警報機構的儲罐，其特征在于：所述滑塊（501）與環形滑槽（4）接觸面的外壁設置有嵌入槽（502），而嵌入槽（502）內活動嵌入設置有與環形滑槽（4）接觸的滾珠（503）。

5.根據權利要求4所述的一種帶有警報機構的儲罐，其特征在于：所述電機（6）通過電機架（601）固定連接于固定框（3）外壁，且電機（6）為伺服電機。

6.根據權利要求5所述的一種帶有警報機構的儲罐，其特征在于：所述控制面板（10）由蜂鳴器、plc控制器以及開關組成，而空氣檢測器（9）通過plc控制器電連接蜂鳴器。

技術總結
本技術公開了儲罐相關領域的一種帶有警報機構的儲罐，包括儲罐本體以及連接于儲罐本體上端的連接管，還包括空氣檢測器，儲罐本體上端位于連接管的外側位置固定連接有固定框，固定框內壁環繞設置有環形滑槽，環形滑槽內壁轉動連接有轉動環塊，固定框外側固定連接有驅動轉動環塊沿著環形滑槽轉動的電機，電機動力端固定連接有轉盤，而轉盤外壁以及轉動環塊外壁都均勻設置有相互嚙合的卡齒，空氣檢測器固定連接于轉動環塊上端。本技術通過在儲罐本體與連接管的連接位置的外側環繞配置空氣檢測器，進而對連接位置出現氣體泄漏時能夠及時的檢測到，配合PLC控制器以及控制面板中的蜂鳴器實現警報處理，避免泄露處理不及時而引發安全事故。

技術研發人員：張永彩,郭傳智
受保護的技術使用者：日照中浩新能源設備有限公司
技術研發日：20240612
技術公布日：2025/4/28
