本實用新型涉及軸承檢查技術領域，特別是軸承檢查指示器撐桿。

背景技術：

以往，飛機在不脫發的狀態下，機務人員通過肉眼觀察、手持檢測工具或設備直接開展檢測工作，并獲得結果；由于一些特殊結構，導致以往的檢測手段無法應用，該裝置的研制，即通過一段距離，應用手持該裝置進行檢測工作，并獲得結果。

技術實現要素：

本實用新型的目的在于克服現有技術的缺點，提供一種結構簡單、測試方便和測試精度高的軸承檢查指示器撐桿。

本實用新型的目的通過以下技術方案來實現：軸承檢查指示器撐桿，它包括手柄、穿線桿、導套、壓緊座、連桿傳動機構檢測用傳感器，所述的手柄安裝在穿線桿的左端，所述的導套的左端安裝在穿線桿的右端，所述的導套的另一端安裝有壓緊座，所述的連桿傳動機構安裝在導套上，且連桿傳動機構的右端安裝有檢測用傳感器，所述的導套內右端底部安裝有一驅動器，所述的手柄與連桿傳動機構通過鋼絲繩連接。

所述的連桿傳動機構包括爪臂、連桿、導桿，所述的導桿滑動配合在導套內，所述的導桿的左端安裝有鋼絲繩安裝座，手柄與鋼絲繩安裝座用鋼絲繩連接，所述的導桿的左端還設置有第二鉸接座，所述的導套的左端開設有便于第二鉸接座滑動的導向槽，在導向槽右端的導套上還設置有第一鉸接座，所述的連桿與第二鉸接座鉸接，所述的爪臂與第一鉸接座鉸接，且爪臂與連桿鉸接，所述的檢測用傳感器安裝在爪臂右端。

所述的爪臂的右端連接有一軸承抱箍，所述的軸承抱箍內安裝有軸承，所述的檢測用傳感器安裝在軸承上，且軸承上還套裝有一角度調節螺帽。

所述的驅動器包括滑塊和彈簧，所述的滑塊通過內螺紋與導桿右端的外螺紋連接，所述的導桿內設置有一臺階，所述的彈簧套裝在導桿上，且彈簧的左端頂在臺階上，彈簧的右端頂在滑塊上。

所述的穿線桿上還安裝有一顯示器安裝架和一扇形座，所述的扇形座位于顯示器安裝架的右側。

所述的導套和穿線桿的連接端設置有一活接套，所述的活接套的兩端分別與導套和穿線桿連接。

本實用新型具有以下優點：本實用新型的軸承檢查指示器撐桿，通過手柄的拉伸，使得連桿傳動機構工作，從而實現爪臂的張開或收緊，從而使得操作方便，并且爪臂在阻尼器的作用下具有收緊的趨勢，從而使得檢測用傳感器壓緊待檢測面，并且檢測用傳感器受外力后，可轉動，能夠?qū)崿F(xiàn)自動補償，從而保證了檢測用傳感器的檢測位置，提高了檢測精度。

附圖說明

圖1 為本實用新型的結構示意圖；

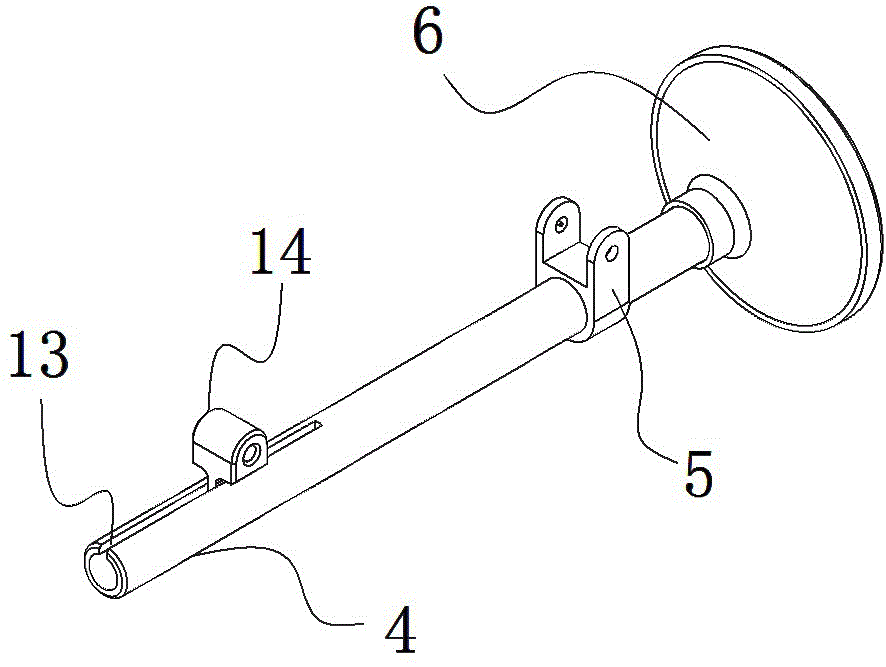

圖2 為導套的結構示意圖；

圖3 為圖2的剖視示意圖；

圖中，1-手柄，2-穿線桿，3-活接套，4-導套，5-第一鉸接座，6-壓緊座，7-爪臂，8-連桿，9-連桿傳動機構，10-角度調節螺帽，11-顯示器安裝架，12-扇形座，13-導向槽，14-第二鉸接座，15-鋼絲繩固定座，16-導桿，17-臺階，18-滑塊，19-彈簧，20-軸承抱箍。

具體實施方式

下面結合附圖對本實用新型做進一步的描述，本實用新型的保護范圍不局限于以下所述：

如圖1所示，軸承檢查指示器撐桿，它包括手柄1、穿線桿2、導套4、壓緊座6、連桿傳動機構9檢測用傳感器，所述的手柄1安裝在穿線桿2的左端，所述的導套4的左端安裝在穿線桿2的右端，在本實施例中，所述的導套4和穿線桿2的連接端設置有一活接套3，所述的活接套3的兩端分別與導套4和穿線桿2連接，通過活接套3，使得導套4和穿線桿2組裝方便，所述的導套4的另一端安裝有壓緊座6，所述的連桿傳動機構9安裝在導套4上，且連桿傳動機構9的右端安裝有檢測用傳感器，所述的導套4內右端底部安裝有一驅動器，所述的手柄1與連桿傳動機構9通過鋼絲繩連接。

在本實施例中，如圖2和圖3所述的連桿傳動機構9包括爪臂7、連桿8、導桿16，所述的導桿16滑動配合在導套4內，所述的導桿16的左端安裝有鋼絲繩安裝座15，手柄1與鋼絲繩安裝座15用鋼絲連接，所述的導桿16的左端還設置有第二鉸接座14，所述的導套4的左端開設有便于第二鉸接座14滑動的導向槽13，在導向槽13右端的導套4上還設置有第一鉸接座5，所述的連桿8與第二鉸接座14鉸接，所述的爪臂7與第一鉸接座5鉸接，且爪臂7與連桿8鉸接，所述的檢測用傳感器安裝在爪臂7右端，當導桿16往左端運動時，爪臂7做逆時鐘轉動，從而使得爪臂7張開，檢測用傳感器遠離待測面，當導桿16往由端運動時，爪臂7座順時針轉動，從而使爪臂7收緊，檢測用傳感器貼緊待測面。

在本實施例中，所述的爪臂7的右端連接有一軸承抱箍20，所述的軸承抱箍20內安裝有軸承，所述的檢測用傳感器安裝在軸承上，且軸承上還套裝有一角度調節螺帽10，所述的通過角度調節螺帽10可調整檢測用傳感器的位置，從而實現多角度檢查，并且當檢測用傳感器與待測面接觸后，檢測用傳感器能夠自動轉動，以適應待檢測面，從而使得檢測用傳感器的位置具有自動補償、糾正功能，從而使得檢測用傳感器能在最佳位置進行檢測，從而提高檢測效率。

在本實施例中，所述的驅動器包括滑塊18和彈簧19，所述的滑塊18通過內螺紋與導桿16右端的外螺紋連接，所述的導桿16內設置有一臺階17，所述的彈簧19套裝在導桿16上，且彈簧19的左端頂在臺階17上，彈簧19的右端頂在滑塊18上，當導桿16在手柄1的作用下往左運動后，彈簧19壓縮，形成彈簧力，從而使得連桿傳動機構9具有一收緊的趨勢，當手柄1松動后，導桿16在彈簧力的作用下向右運動，從而使得連桿傳動機構9收緊，并使檢測用傳感器壓緊待檢測面。

在本實施例中，所述的穿線桿2上還安裝有一顯示器安裝架11和一扇形座12，所述的扇形座12位于顯示器安裝架11的右側，顯示器安裝架11內安裝顯示器，用于顯示檢測用傳感器檢測的數據，扇形座12與壓緊座6配合，使軸承檢測。

本實用新型的工作過程如下：將撐桿放入待測空腔內，然后手柄1往左端拉，從而使得導桿16往左移動，爪臂7張開，彈簧19被壓縮，松開手柄1，彈簧19回彈，導桿16往右移動，爪臂7收緊，從而使得檢測用傳感器貼緊待檢測面，檢測用傳感器貼住待檢測面后，自動轉動，實現位置補償，從而使得檢測用傳感器處于最佳位置，提高檢測精度。
