本申請屬于儲能電池領域，尤其是電池包檢測領域，特別地，本申請涉及一種電池包氣密性檢測設備。

背景技術：

1、電池生產過程中，對電池包進行檢測是不可或缺的工藝環節，而電池包的氣密性檢測是至關重要的一項。

2、對電池包的氣密性進行檢測時，通常需要對電池包進行充氣加壓，例如通過防爆閥或泄壓閥端口作為充氣端口，并在切斷氣源后觀察壓力變化，基于壓力變化情況確定電池包氣密性。而目前的檢測設備在對電池包進行氣密性檢測時，容易導致電池包的上蓋鼓包變形。

技術實現思路

1、本申請的示例提供了一種電池包氣密性檢測設備，能夠防止對電池包充氣時，電池包上蓋出現鼓包變形的情況。

2、本申請示例的方案，通過如下內容實施。

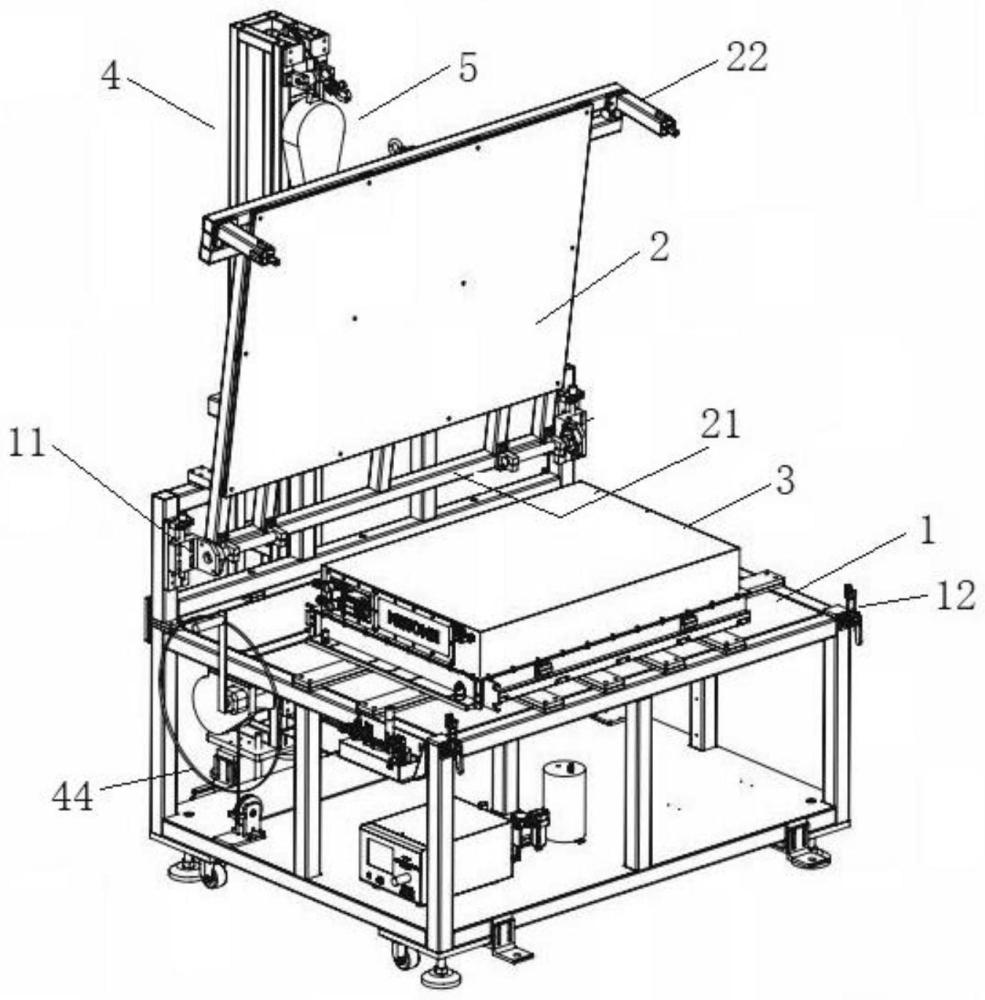

3、在第一方面，本申請的示例給出了一種電池包氣密性檢測設備，包括：

4、承載臺，承載臺用于承載待檢測的電池包，承載臺的一側設有安裝部，另一側設有鎖緊扣；

5、壓板，壓板的一側通過轉軸與安裝部連接，轉軸的延伸方向平行于承載臺表面，壓板的另一側設有用于抵接承載臺且可被鎖緊扣鎖緊的支撐部，并且支撐部被鎖緊扣鎖緊時，壓板和承載臺之間的間隙距離為待檢測電池包的厚度；

6、驅動組件，驅動組件與壓板連接并用于驅動壓板圍繞轉軸翻轉，且翻轉具有可切換的第一方向和第二方向，第一方向為支撐部向鎖緊扣逼近的方向，第二方向為支撐部遠離鎖緊扣的方向。

7、本申請提供的電池包氣密性檢測設備，通過驅動組件驅動壓板圍繞設置在壓板一側的轉軸翻轉，從而壓板可以蓋合或露出電池包，壓板的另一側上設有支撐部，該支撐部可被承載臺上的鎖緊扣鎖緊，并且當壓板被驅動使另一側的支撐部抵接承載臺并被鎖緊扣鎖緊時，壓板和承載臺之間的間隙距離為待檢測電池包的厚度，這種間隙距離可以確保電池包被壓板壓緊，從而可以防止對電池包充氣時出現上蓋鼓包變形的情況。

8、根據本申請第一方面的一些實例，驅動組件包括：

9、支撐架，位于安裝部的一側，并配置有支撐輪；

10、牽引繩，一端連接壓板，并被繞設在支撐輪的外周；

11、轉動組件，轉動組件從牽引繩的另一端卷繞牽引繩，且可受驅而轉動以改變牽引繩卷繞于轉動組件的長度。

12、通過轉動組件釋放牽引繩實現壓板下放并將電池包壓合在承載臺上，通過收起牽引繩的方式實現壓板向上翻轉，將電池包暴露出來。這種結構的驅動組件，結構簡單，易于實現，并且操作和維護方便。

13、根據本申請第一方面的一些實例，驅動組件還包括至少一個導向輪，導向輪設置在支撐輪和轉動組件之間，并且牽引繩被繞設在每個導向輪的外周。

14、通過設置導向輪可以調整牽引繩的路徑，從而可以根據空間情況調整轉動組件將其設置在更便于操作的位置。

15、根據本申請第一方面的一些實例，轉動組件安裝于承載臺或者支撐架。

16、轉動組件的安裝位置可根據需要靈活設置在已有結構上。

17、根據本申請第一方面的一些實例，轉動組件包括：

18、繩筒；

19、卷繩軸，卷繩軸位于繩筒內，且卷繩軸從牽引繩的另一端卷繞牽引繩；

20、驅動件，驅動件與卷繩軸連接，用于驅動卷繩軸沿著自身軸線轉動，轉動可改變牽引繩在繩筒內被卷繩軸卷繞的長度。

21、通過驅動件驅動位于繩筒內的卷繩軸，可以收起或釋放牽引繩，并且收起的牽引繩位于繩筒內，便于牽引繩的收納整理。

22、根據本申請第一方面的一些實例，牽引繩的一端和壓板可拆卸的連接。可拆卸的方式便于對牽引繩和/或壓板維護更換。

23、作為可拆卸連接的一個示例，牽引繩的一端設有第一卡勾，壓板上安裝有與第一卡勾配合的第一卡環。

24、根據本申請第一方面的一些實例，氣密性檢測設備還包括防墜結構，防墜結構包括：

25、安全繩；

26、卷收器，卷收器包括安全卷軸和卷敏裝置，安全繩卷繞于安全卷軸上且安全繩的一端連接壓板，在壓板拉力作用下，安全卷軸轉動以使安全繩被拉出，且拉出速度達到預設閾值時，卷敏裝置被觸發以限制安全卷軸的轉動。

27、這種防墜結構在牽引繩斷裂后，代替牽引繩來拉住壓板，從而防止牽引繩突然斷裂后發生危險。

28、根據本申請第一方面的一些實例，安全繩的一端和壓板可拆卸的連接。

29、可拆卸的方式便于對防墜結構和/或壓板維護更換。

30、根據本申請第一方面的一些實例，安裝部包括：

31、兩個第一安裝體，兩個第一安裝體分別固定安裝在承載臺的一端，兩個第一安裝體沿自身豎直方向陣列有多個螺紋槽；

32、兩個第二安裝體，轉軸的兩端分別可轉動安裝在一個第二安裝體上，每個第二安裝體上開設有豎向的腰型孔；

33、兩組固定螺栓，每組固定螺栓穿過一個第二安裝體上的腰型孔并與一個第一安裝體上的螺紋槽螺紋連接，以將第二安裝體固定在第一安裝體上。

34、通過第二安裝體和第一安裝體的配合，方便調整轉軸的安裝高度，以配合不同厚度電池包的壓合需要。

35、根據本申請第一方面的一些實例，承載臺的一側設有延伸部，延伸部上形成有置物槽，置物槽用于放置連接待檢測電池包的接頭。置物槽的設置便于收納歸置電池包充氣接頭，提高現場環境的整齊度。

技術特征：

1.電池包氣密性檢測設備，其特征在于，包括：

2.根據權利要求1所述的電池包氣密性檢測設備，其特征在于，所述驅動組件包括：

3.根據權利要求2所述的電池包氣密性檢測設備，其特征在于，所述驅動組件還包括至少一個導向輪，所述導向輪設置在所述支撐輪和所述轉動組件之間，并且所述牽引繩被繞設在每個所述導向輪的外周。

4.根據權利要求3所述的電池包氣密性檢測設備，其特征在于，所述轉動組件安裝于所述承載臺或者所述支撐架。

5.根據權利要求2所述的電池包氣密性檢測設備，其特征在于，所述轉動組件包括：

6.根據權利要求2至5任一項所述的電池包氣密性檢測設備，其特征在于，所述牽引繩的一端和所述壓板可拆卸的連接。

7.根據權利要求6所述的電池包氣密性檢測設備，其特征在于，所述牽引繩的一端設有第一卡勾，所述壓板上安裝有與所述第一卡勾配合的第一卡環。

8.根據權利要求1所述的電池包氣密性檢測設備，其特征在于，所述氣密性檢測設備還包括防墜結構，所述防墜結構包括：

9.根據權利要求8所述的電池包氣密性檢測設備，其特征在于，所述安全繩的一端和所述壓板可拆卸的連接。

10.根據權利要求1所述的電池包氣密性檢測設備，其特征在于，所述安裝部包括：

11.根據權利要求1所述的電池包氣密性檢測設備，其特征在于，所述承載臺的一側設有延伸部，所述延伸部上形成有置物槽，所述置物槽用于放置連接待檢測電池包的接頭。

技術總結
本申請公開了一種電池包氣密性檢測設備，屬于電池包生產制造領域，包括承載臺，承載臺用于承載待檢測的電池包，承載臺的一側設有安裝部，另一側設有鎖緊扣；壓板，壓板的一側通過轉軸與安裝部連接，轉軸的延伸方向平行于承載臺表面，壓板的另一側設有用于抵接承載臺且可被鎖緊扣鎖緊的支撐部，并且支撐部被鎖緊扣鎖緊時，壓板和承載臺之間的間隙距離為待檢測電池包的厚度；驅動組件，驅動組件與壓板連接并用于驅動壓板圍繞轉軸翻轉，且翻轉具有可切換的第一方向和第二方向，第一方向為支撐部向鎖緊扣逼近的方向，第二方向為支撐部遠離鎖緊扣的方向。采用本申請的設備對電池包充氣時，可以防止電池包上蓋出現鼓包變形的情況。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：無錫奧特維智能裝備有限公司
技術研發日：20240318
技術公布日：2025/4/24
