本發明屬于地震資料處理近地表靜校正，具體涉及一種利用三維表層調查網點解決二維測線靜校正問題的方法。

背景技術：

1、靜校正是確保地震資料處理精度的重要環節，是地震資料處理要解決的最重要問題之一。靜校正誤差不但影響資料信噪比，同時由于資料不能同相疊加，同樣影響資料分辨率。為了提高速度拾取精度，采取速度譜、動校道集、變速疊加剖面等綜合應用，從而得到準確的疊加速度。俗話說“解決好靜校正問題就等于解決了地震勘探中幾乎一半的問題”。這句話足以說明靜校正工作在地震勘探中的地位。靜校正問題解決不好，水平疊加上的反射波就很難成像，容易導致構造形態錯誤，影響構造解釋。再者，靜校正的精度也影響地震資料的信噪比，甚至會影響資料的分辨率，會造成儲層描述和屬性分析的錯誤。同時靜校正問題解決不好還會影響疊前深度偏移的成像效果。

2、老地震資料或多或少存在著這樣那樣的問題，在其中最主要的一個問題便是近地表靜校正問題。由于數據采集年度早，很多信息保存不全，如何利用好現有資料進行重新處理取得好的成果便成為了重中之重。而影響最大的便是如何解決好靜校正問題。由于信息缺失，常用的靜校正計算方法準確度不高，容易造成虛假構造。給后期的解釋工作帶來很大難度，為此急需一種準確并且高效的靜校正計算方法來解決靜校正問題。

技術實現思路

1、為了解決上述存在的問題，本發明提出：一種利用三維表層調查網點解決二維測線靜校正問題的方法，包括以下步驟：

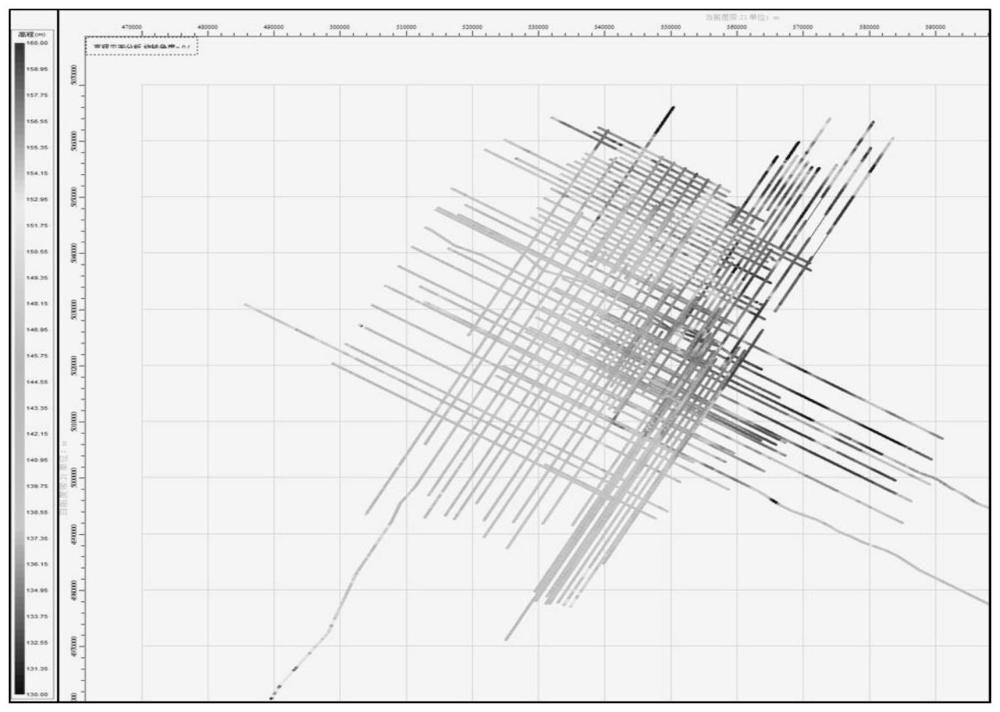

2、s1、首先需要收集所有二維測線網格的電子sps文件，獲取二維測線的分布范圍，以及高程和井深情況，同時收集工區范圍內涉及到的三維表層調查點文件；

3、s2、通過近地表采集處理系統加載全區的二維電子sps文件和工區范圍涉及到的三維表層調查點文件；

4、s3、利用三維表層調查點文件進行近地表結構模型建立，解釋微測井或者小折射曲線，做好分層，然后平滑，使得結構模型更加合理；

5、s4、利用三維模型來計算全區的靜校正量，然后通過二維測線的sps文件來反應用到實際的二維測線中；

6、s5、根據需要對二維測線靜校正量進行高低頻分離，把需要的低頻量文本進行輸出；

7、s6、通過對二維線進行初至拾取，建立初始模型；

8、s7、加載三維表層調查點數據對初始模型進行約束層析反演迭代，確保拾取初至和反演初至誤差值收斂到合理門檻值；

9、s8、確定高速層頂，計算層析靜校正量，最后對層析量進行高低頻分離，輸出最終的高頻分量靜校正文本文件。

10、進一步地，所述步驟s1中，收集到二維測線范圍內的所有三維調查點保證三維模型的精度。

11、進一步地，所述步驟s2中，在加載過程中保證二維sps文件和三維調查點文件準確無誤。

12、進一步地，所述步驟s3中，解釋三維調查點文件保證模型的合理性。

13、進一步地，所述步驟s4之前，要確保三維模型的精度達到要求，所述步驟s4中，首先計算出三維范圍的靜校正量，然后反應用到二維測線中。

14、進一步地，所述步驟s5中，對計算出的二維野外靜校正量進行高低頻分離，輸出低頻量。

15、進一步地，所述步驟s6中，對二維線進行初至拾取。

16、進一步地，所述步驟s7中，通過三維表層調查點來對二維線層析反演時進行約束。

17、進一步地，所述步驟s8中，進行層析靜校正計算，然后提取高頻分量然后進行輸出。

18、本發明的有益效果為：本發明結合實際地震資料和地震工區進行設計，借用近地表模型軟件和靜校正軟件來共同實施。相對而言步驟簡潔，易操作。只需要利用好現有的軟件便能快速實現最終功能。節約大量資金和人員，最重要的是縮短處理周期，對于靜校正環節能提高一倍的效率。針對吉林油區大量的老區二維線重新處理具有不可估量的積極作用。本方法實用性強，并且應用范圍廣，在降本增效等方面能產生重大經濟社會效益，或對戰略超前儲備技術領域有重大影響，預期1年內便可轉化創效。

技術特征：

1.一種利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，包括以下步驟：

2.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s1中，收集到二維測線范圍內的所有三維調查點保證三維模型的精度。

3.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s2中，在加載過程中保證二維sps文件和三維調查點文件準確無誤。

4.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s3中，解釋三維調查點文件保證模型的合理性。

5.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s4之前，要確保三維模型的精度達到要求，所述步驟s4中，首先計算出三維范圍的靜校正量，然后反應用到二維測線中。

6.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s5中，對計算出的二維野外靜校正量進行高低頻分離，輸出低頻量。

7.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s6中，對二維線進行初至拾取。

8.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s7中，通過三維表層調查點來對二維線層析反演時進行約束。

9.如權利要求1所述的利用三維表層調查網點解決二維測線靜校正問題的方法，其特征在于，所述步驟s8中，進行層析靜校正計算，然后提取高頻分量然后進行輸出。

技術總結
一種利用三維表層調查網點解決二維測線靜校正問題的方法，屬于地震資料處理近地表靜校正技術領域，首次通過采用工區范圍內的三維表層調查點，來進行野外近地表模型的建立，通過三維模型的建立來計算二維靜校正量，同時通過三維微測井和小折射來約束二維層析模型反演，使得計算的層析靜校正量精度更高，對于多測線的二維閉合問題也取得了很好的效果。該方法結合實際地震資料和地震工區進行設計，步驟簡潔，易操作，只需要利用好現有的方法便能快速實現最終功能，節約大量資金和人員，最重要的是縮短處理周期，對于靜校正環節能提高一倍的效率。

技術研發人員：王偉,王曉琳,王玉宏,王秀娟,辛銳,楊吉,陳亞新,張立雙,王振和,杜博
受保護的技術使用者：中國石油天然氣股份有限公司
