本發明涉及一種定量評價固井第二界面膠結能力的裝置和方法，屬于石油勘探領域。

背景技術：

1、在固井技術中，將水泥環和井壁的膠結界面定義為固井第二界面。受復雜巖性、高壓油氣水層、大型水力壓裂、鉆井液泥餅等多種地質工況的影響，固井第二界面密封難度更高、失效風險更大。隨著勘探開發進程向深地、非常規油氣資源深入，對固井第二界面評價方法與測試技術提出了更高要求。

2、目前，針對固井第二界面實驗評價方法的研究，建立了多種界面測試模型和方法，包括界面膠結強度測試儀、水泥環界面竄流試驗儀、可模擬井筒循環應力與壓裂的界面密封能力測試裝置、可模擬射孔的界面測試裝置、界面應變檢測裝置、可模擬4種水泥膠結狀態的固井質量刻度模型井群等。基于上述裝置，可對高溫高壓、油水氣竄、井筒交變載荷、壓裂及射孔等條件下，第二界面抗剪強度、應力應變及整體密封能力等宏觀性能進行分析，取得了顯著的成果。

3、但是，目前的研究主要集中于界面宏觀力學性能的評價與分析，缺少精準的量化測試，難以精準指導持久密封水泥漿體系研發與固井工藝優化，迫切需要研發一種更加精確的固井第二界面膠結能力定量評價裝置。

技術實現思路

1、針對現有技術中所存在的上述技術問題，本發明提出了一種定量評價固井第二界面膠結能力的裝置和方法，采用透射聲波法，精準測量固井第二界面密封能力演化進程，為水泥漿體系研發與固井工藝優化提供參考與指導。

2、本發明提出了一種定量評價固井第二界面膠結能力的裝置，包括：

3、若干巖芯夾持器，其內部設置巖芯和水泥模擬層，用于加持巖芯和水泥模擬層；

4、若干地層參數模擬系統，連接所示巖芯夾持器，并控制所示巖芯夾持器的地層參數；以及

5、聲學檢測模塊，設置在所示巖芯夾持器上，包括聲源信號發射器與聲波速測量系統。

6、其中，所述巖芯和水泥模擬層設置在所示巖芯夾持器內，通過地層參數模擬裝置設定實驗的地層參數進項養護實驗，達到養護期齡后通過聲學檢測系統獲取檢測數據并計算出第二界面密封能力。

7、本發明的進一步改進在于，所述地層參數模擬系統包括地層流體注入模塊，所述地層流體注入模塊連接所述巖芯夾持器，并為所述巖芯夾持器注入流體。

8、本發明的進一步改進在于，所述地層參數模擬系統還包括氣體注入模塊，所述氣體注入模塊連接巖芯夾持器，并為所述巖芯夾持器注入氣體。

9、本發明的進一步改進在于，所述地層參數模擬系統還包括地層溫度控制模塊，所述地層溫度控制模塊控制所述巖芯夾持器內的溫度。

10、本發明的進一步改進在于，所述地層流體注入模塊包括液體源，所述液體源通過若干管線連接所述巖芯夾持器，所述管線上設置有液體注入泵；

11、所述氣體注入模塊包括氣源，所述氣源通過若干管線連接所述巖芯夾持器，并且所述管線上設置有氣體流量控制器。

12、本發明的進一步改進在于，所述巖芯夾持器包括筒體，所述筒體的兩端設置有第一封頭和第二封頭，所述第一封頭設置所述第一巖芯塞，所述第一巖芯塞上設置有聲源信號發射器，所述第二封頭設置所述第二巖芯塞，所述第二巖性設置所述聲波速測量系統；

13、在所述第一封頭的外側設置有第一法蘭，所述第二封頭的外側設置有第二法蘭，所述第二法蘭上設置有調節螺母；

14、所述第一封頭的內側設置所述水泥模擬層，所述第二封頭的內側設置所述巖芯。

15、本發明的進一步改進在于，所述筒體的內側設置有膠皮筒，所述水泥模擬層和所述巖芯設置在所述膠皮筒的內部；所述膠皮筒的外部設置有膠套保護套。

16、本發明的進一步改進在于，所述膠筒保護套與所述筒體之間形成環形的腔體，所述筒體上設置有連通所述腔體的加壓口，所述加壓口連接圍壓加載泵。

17、本發明的進一步改進在于，所述筒體的中部設置有若干第二界面檢測用測點，所述第二界面檢測用測點對準所述巖芯與所述水泥模擬層的連接面。

18、本發明的進一步改進在于，所述第一法蘭、第二法蘭均通過承壓螺釘連接所述筒體。

19、根據本發明的另一個方面，還突出了一種通過所述定量評價固井第二界面膠結能力的裝置進行固井第二界面膠結能力評價的方法，包括：

20、獲取固井施工水泥漿參數、目標巖性參數以及地層參數；

21、通過所述定量評價固井第二界面膠結能力的裝置，并根據固井施工水泥漿參數、目標巖性參數以及地層參數設定實驗條件，進行養護實驗；

22、達到養護齡期后，開啟聲學檢測模塊，測試聲波通過試樣界面處的聲幅衰減，分析波形變化，得到試樣界面宏觀聲學響應數據；通過計算不同養護齡期聲波首波包絡值占總聲幅信號的比例，實現對固井第二界面膠結能力的定量評價。

23、本發明的進一步改進在于，獲取界面透射聲幅值、儀器發射的聲波總能量、實測反射聲波總能量占比，通過下式計算透射首波信號幅度占比，定量評價不同養護齡期固井第二界面密封能力。

24、

25、式中，u為透射首波信號幅度占比，％；ae為界面透射聲幅值，mv；aeitc為儀器發射的聲波總能量，mv；u為實測反射聲波總能量占比，％。

26、與現有技術相比，本發明的優點在于：

27、本發明所述定量評價固井第二界面膠結能力的裝置和方法，采用透射聲波法，精準測量固井第二界面密封能力演化進程，為水泥漿體系研發與固井工藝優化提供參考與指導。

技術特征：

1.一種定量評價固井第二界面膠結能力的裝置，其特征在于，包括：

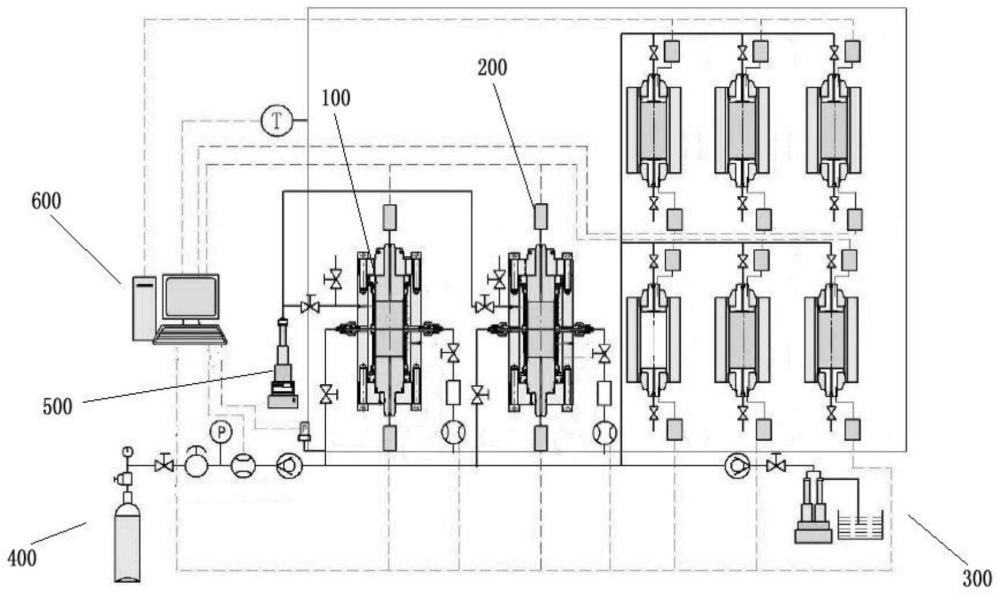

2.根據權利要求1所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述地層參數模擬系統包括地層流體注入模塊(300)，所述地層流體注入模塊(300)連接所述巖芯夾持器(100)，并為所述巖芯夾持器(100)注入流體。

3.根據權利要求2所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述地層參數模擬系統還包括氣體注入模塊(400)，所述氣體注入模塊(400)連接巖芯夾持器(100)，并為所述巖芯夾持器(100)注入氣體。

4.根據權利要求3所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述地層參數模擬系統還包括地層溫度控制模塊，所述地層溫度控制模塊控制所述巖芯夾持器(100)內的溫度。

5.根據權利要求2或3所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述地層流體注入模塊(300)包括液體源，所述液體源通過若干管線連接所述巖芯夾持器(100)，所述管線上設置有液體注入泵；

6.根據權利要求1至5中任一項所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述巖芯夾持器(100)包括筒體(12)，所述筒體(12)的兩端設置有第一封頭(6)和第二封頭(13)，所述第一封頭(6)設置所述第一巖芯塞(4)，所述第一巖芯塞(4)上設置有聲源信號發射器，所述第二封頭(13)設置所述第二巖芯塞(16)，所述第二巖性設置所述聲波速測量系統；

7.根據權利要求6所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述筒體(12)的內側設置有膠皮筒，所述水泥模擬層(8)和所述巖芯設置在所述膠皮筒的內部；所述膠皮筒的外部設置有膠套保護套(9)。

8.根據權利要求7所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述膠筒保護套與所述筒體(12)之間形成環形的腔體，所述筒體(12)上設置有連通所述腔體的加壓口，所述加壓口連接圍壓加載泵(500)。

9.根據權利要求8所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述筒體(12)的中部設置有若干第二界面檢測用測點(10)，所述第二界面檢測用測點(10)對準所述巖芯與所述水泥模擬層(8)的連接面。

10.根據權利要求9所述的定量評價固井第二界面膠結能力的裝置，其特征在于，所述第一法蘭(2)、第二法蘭(14)均通過承壓螺釘(1)連接所述筒體(12)。

11.一種通過根據權利要求1至10中任一項所述定量評價固井第二界面膠結能力的裝置進行固井第二界面膠結能力評價的方法，其特征在于，包括：

12.根據權利要求11所述的方法，其特征在于，獲取界面透射聲幅值、儀器發射的聲波總能量、實測反射聲波總能量占比，通過下式計算透射首波信號幅度占比，定量評價不同養護齡期固井第二界面密封能力。

技術總結
本發明提出了一種定量評價固井第二界面膠結能力的裝置和方法，所述裝置包括若干巖芯夾持器，其內部設置巖芯和水泥模擬層，用于加持巖芯和水泥模擬層；若干地層參數模擬系統，連接所示巖芯夾持器，并控制所示巖芯夾持器的地層參數；以及聲學檢測模塊，設置在所示巖芯夾持器上，包括聲源信號發射器與聲波速測量系統。其中，所述巖芯和水泥模擬層設置在所示巖芯夾持器內，通過地層參數模擬裝置設定實驗的地層參數進項養護實驗，達到養護期齡后通過聲學檢測系統獲取檢測數據并計算出第二界面密封能力。
