本發明涉及一種電子設備和用于識別衛星的方法，更具體地，涉及用于在衛星信號遮擋現象中提高位置識別性能的技術。

背景技術：

1、電子設備可以以綜合的方式執行各種功能。特別地，諸如智能手機的便攜式終端已經被開發為在實現高級性能的同時向用戶提供更多便利。在由電子設備提供的若干功能中，有用于識別電子設備的位置信息并向用戶提供位置信息的功能。

2、由電子設備提供的各種功能需要位置信息。電子設備可以包括諸如全球定位系統(gps)的定位裝置，以提供服務提供所需的位置信息。在這方面，用戶可以通過電子設備在有各種建筑物的市中心獲取位置信息。然而，在市中心獲取位置信息的操作中，由于高層建筑、狹窄空間等導致的衛星信號(例如，gnss信號)遮擋現象，位置精準度可能會下降。

3、為了解決這個問題，可以通過識別基于三維光探測和測距(3dlidar)的周邊建筑物的形狀來解決衛星信號被遮擋的問題，并且可以通過借助于skyview攝像頭的校準來識別周邊建筑物的形狀，從而解決衛星信號被遮擋的問題。然而，上述方法存在這樣的問題：需要額外的3d?lidar傳感器和攝像頭傳感器，并且性能能夠隨著鏡頭的性能而變化。

4、為了解決這些問題，需要開發一種能夠通過利用數字地圖來獲得衛星信號的技術。

技術實現思路

1、本發明致力于解決現有技術中出現的上述問題，同時又完整地保留了由現有技術所實現的優點。

2、本發明的一個方面提供了一種電子設備和用于識別衛星的方法，其通過對gnss信號進行濾波來獲得有效衛星，以確保用于獲得接收gnss信號的參考位置的三邊測量的衛星的有效性，從而通過低成本gnss接收器而使在市中心發生的gnss信號遮擋現象最小化。

3、本發明的另一方面提供了一種電子設備和用于識別衛星的方法，其基于通過在第一方向上投影有效衛星的位置和接收gnss信號的參考位置而獲得的坐標和數字地圖來獲得候選衛星，以獲得gnss信號被建筑物的墻壁遮擋的衛星，從而再次識別衛星的gnss信號遮擋現象。

4、本發明的另一個方面提供了一種電子設備和用于識別衛星的方法，其基于通過在與第一方向正交的第二方向上投影候選衛星的位置和接收gnss信號的參考位置而獲得的坐標和數字地圖來獲得滿足視線的衛星，從而通過低成本的gnss接收器而使在市中心發生的gnss信號遮擋現象最小化，同時使在市中心行駛的車輛的導航引導誤差最小化。

5、本發明解決的技術問題不限于前述問題，根據下面的描述，本發明所屬領域的技術人員將會清楚地理解本文中未提到的任何其他的技術問題。

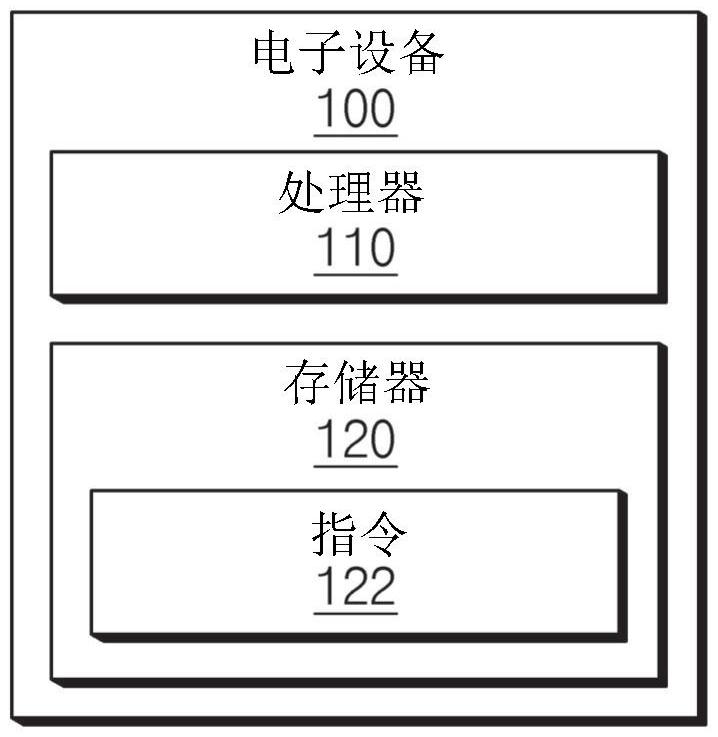

6、根據本發明的一個方面，一種電子設備可以包括存儲計算機可執行指令的存儲器和訪問存儲器并執行所述指令的至少一個處理器。所述指令可以包括：基于從多個衛星接收到全球?qū)Ш叫l(wèi)星系統(gnss)信號，對接收到的gnss信號進行濾波，以識別有效衛星；獲得接收gnss信號的參考位置周圍的預定的目標區域的數字地圖；基于通過在包括有效衛星的位置和參考位置的三維(3d)空間中、在第一方向上投影有效衛星的位置和參考位置而獲得的坐標以及所述數字地圖，從有效衛星中識別候選衛星；基于通過在3d空間中、在不同于第一方向的第二方向上投影候選衛星的位置和參考位置而獲得的坐標以及所述數字地圖，在參考位置識別滿足視線的至少一個目標衛星。

7、在實施方案中，所述指令可以包括：基于每個gnss信號的時鐘延遲、軌道誤差或噪聲或其任意組合的至少一個來獲得故障信號；在gnss信號中除故障信號之外的信號中獲得大于預定信號強度的信號，以識別有效衛星。

8、在實施方案中，所述指令可以包括：基于三邊測量的預定數量，重復識別有效衛星。

9、在實施方案中，所述指令可以包括：從數字地圖中獲得目標區域的道路網絡、至少一個建筑物的位置、至少一個建筑物的形狀、至少一個建筑物的高度、或地形信息、或其任意組合的至少一個。

10、在實施方案中，所述指令可以包括：基于獲得了目標區域的數字地圖，從數字地圖中獲得與第一方向相關的目標區域中包括的至少一個建筑物的第一邊界線以及與第二方向相關的至少一個建筑物的第二邊界線。

11、在實施方案中，所述指令可以包括：在第一方向上投影有效衛星的位置以獲得第一衛星坐標組；在第一方向上投影參考位置以獲得第一參考坐標；獲得與通過將第一參考坐標和第一衛星坐標組中包括的每個坐標連接而生成的第一線段中的與第一邊界線相交的第一線段相對應的衛星；從有效衛星中提取對應于與第一邊界線相交的第一線段的衛星，從而識別候選衛星。

12、在實施方案中，所述指令可以包括：在第一方向上投影候選衛星的位置以獲得候選衛星組；將第一參考坐標與候選衛星組中包括的每個坐標連接，以生成候選線段；獲得候選線段和第一邊界線彼此相交的每個交叉坐標與第一參考坐標之間的距離，作為每個候選衛星的候選距離。

13、在實施方案中，所述指令可以包括：選擇候選衛星中的任意一個作為用于確定los的目標的臨時衛星；在第二方向上投影臨時衛星的位置以獲得第二衛星坐標；在第二方向上投影參考位置以獲得第二參考坐標；基于第二衛星坐標、第二參考坐標、以及與從第二衛星坐標向垂直于第一方向的平面垂下的垂足(foot?of?perpendicular)相對應的坐標，獲得臨時衛星的仰角。

14、在實施方案中，所述指令可以包括：基于臨時衛星的候選距離和仰角的三角函數來獲得第一計算值；識別通過將第二參考坐標和第二衛星坐標連接而生成的第二線段與第二邊界線相交的至少一個交叉坐標；基于識別出的至少一個交叉坐標中靠近第二參考坐標的坐標，從數字地圖中獲得能夠表示建筑物高度的第二計算值。

15、在實施方案中，所述指令可以包括：基于第一計算值和第二計算值，將臨時衛星識別為目標衛星。

16、根據本發明的另一個方面，一種用于識別衛星的方法可以包括：基于從多個衛星接收到全球?qū)Ш叫l(wèi)星系統(gnss)信號，對接收到的gnss信號進行濾波，以識別有效衛星；獲得接收gnss信號的參考位置周圍的預定的目標區域的數字地圖；基于通過在包括有效衛星的位置和參考位置的3d空間中、在第一方向上投影有效衛星的位置和參考位置而獲得的坐標以及所述數字地圖，從有效衛星中識別候選衛星；基于通過在3d空間中、在不同于第一方向的第二方向上投影候選衛星的位置和參考位置而獲得的坐標以及所述數字地圖，在參考位置識別滿足視線的至少一個目標衛星。

17、在實施方案中，識別有效衛星可以包括：基于每個gnss信號的時鐘延遲、軌道誤差或噪聲或其任意組合的至少一個來獲得故障信號；在gnss信號中除故障信號之外的信號中獲得大于預定信號強度的信號，以識別有效衛星。

18、在實施方案中，識別有效衛星可以包括：基于三邊測量的預定數量，重復執行識別有效衛星。

19、在實施方案中，獲得目標區域的數字地圖可以包括：從數字地圖中獲得目標區域的道路網絡、至少一個建筑物的位置、至少一個建筑物的形狀、至少一個建筑物的高度、或地形信息、或其任意組合的至少一個。

20、在實施方案中，所述方法可以進一步包括：基于獲得了目標區域的數字地圖，從數字地圖中獲得與第一方向相關的目標區域中包括的至少一個建筑物的第一邊界線以及與第二方向相關的至少一個建筑物的第二邊界線。

21、在實施方案中，所述方法可以進一步包括：在第一方向上投影有效衛星的位置以獲得第一衛星坐標組；在第一方向上投影參考位置以獲得第一參考坐標；獲得與通過將第一參考坐標和第一衛星坐標組中包括的每個坐標連接而生成的第一線段中的與第一邊界線相交的第一線段相對應的衛星；從有效衛星中提取對應于與第一邊界線相交的第一線段的衛星，從而識別候選衛星。

22、在實施方案中，所述方法可以進一步包括：在第一方向上投影候選衛星的位置以獲得候選衛星組；將第一參考坐標與候選衛星組中包括的每個坐標連接，以生成候選線段；獲得候選線段和第一邊界線彼此相交的每個交叉坐標與第一參考坐標之間的距離，作為每個候選衛星的候選距離。

23、在實施方案中，所述方法可以進一步包括：選擇候選衛星中的任意一個作為用于確定los的目標的臨時衛星；在第二方向上投影臨時衛星的位置以獲得第二衛星坐標；在第二方向上投影參考位置以獲得第二參考坐標；基于第二衛星坐標、第二參考坐標以及與從第二衛星坐標向垂直于第一方向的平面垂下的垂足相對應的坐標，獲得臨時衛星的仰角。

24、在實施方案中，所述方法可以進一步包括：基于臨時衛星的候選距離和仰角的三角函數來獲得第一計算值；識別通過將第二參考坐標和第二衛星坐標連接而生成的第二線段與第二邊界線相交的至少一個交叉坐標；基于識別出的至少一個交叉坐標中靠近第二參考坐標的坐標，從數字地圖中獲得能夠表示建筑物高度的第二計算值。

25、在實施方案中，所述方法可以進一步包括：基于第一計算值和第二計算值，將臨時衛星識別為目標衛星。
