本技術屬于石油天然氣勘探，特別是地震勘探數據處理，具體涉及一種基于數據和模型雙驅動的走時數據插值方法及裝置。

背景技術：

1、在地震勘探數據處理流程中，由于觀測系統方面的原因，可能存在著數據缺失，以及炮點和檢波點不規則等問題。基于此，數據插值起著重要的作用；比如，補齊缺失的地震信號，正則化到用戶指定的格點上等等。

2、眾所周知，走時數據插值在射線類的疊加或者偏移中用途廣大。現有的走時數據插值算法基本上是純數據驅動的，不涉及到模型方面的計算。比如，按照距離函數的加權平均，或者按照慢度的線性疊加等等，都是純數據的驅動。

3、神經網絡的廣泛應用給插值算法帶來了新的思路。一種常見的神經網絡算法是用數據和標簽作為訓練集，然后訓練出一個神經網絡；之后就可以把神經網絡運用到其他缺失的數據上。這也是機器學習領域里常用的流程：即，準備數據標簽，訓練網絡，最后推理。

4、無論是常規走時數據插值方法，還是神經網絡數據插值方法，都是純數據驅動。插值后的數據與真實數據的差異取決于數據是否復雜。數據的成分越簡單，插值越準確；反之，誤差會較大。在通常的真實數據處理中，由于缺乏參考數據而無法判斷插值數據本身的優劣；只能依靠后續疊加或者偏移的結果來判斷插值的準確性。若插值不準確，需要重新插值，并重新做疊加和偏移。這在一定程度上拖慢了數據處理周期，并浪費了大量計算資源。

技術實現思路

1、本發明的一個目的在于提供一種基于數據和模型雙驅動的走時數據插值方法，該方法基于物理方程得到一個準確可靠的走時數據差。且誤差中的程函方程的信息被完全吸收到神經網絡模型中，其插值結果可靠準確。

2、本發明的另一個目的在于提供一種基于數據和模型雙驅動的走時數據插值裝置。本發明的還一個目的在于提供一種電子設備，該電子設備包括存儲器和處理器，存儲器存儲有計算機程序，處理器執行計算機程序時實現上述基于數據和模型雙驅動的走時數據插值方法的步驟。本發明的還一個目的在于提供一種可讀介質，其上存儲有計算機程序，計算機程序被處理器執行時實現上述基于數據和模型雙驅動的走時數據插值方法的步驟。

3、為解決本技術背景技術中的技術問題，本發明提供以下技術方案：

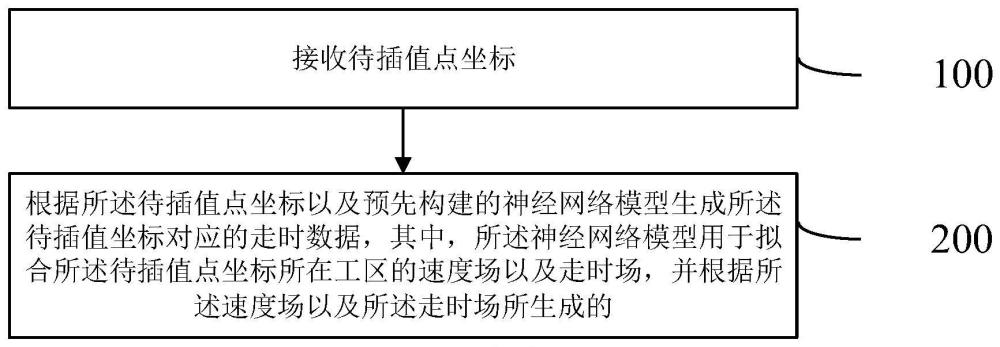

4、第一方面，本發明提供一種基于數據和模型雙驅動的走時數據插值方法，包括：

5、接收待插值點坐標；

6、根據所述待插值點坐標以及預先構建的神經網絡模型生成所述待插值點坐標對應的走時數據，其中，所述神經網絡模型用于擬合所述待插值點坐標所在工區的速度場以及走時場，并根據所述速度場以及所述走時場所生成的。

7、在本發明的一實施例中，構建所述神經網絡模型的步驟包括：

8、根據所述工區的單炮數據集生成訓練數據以及驗證數據，并進行以下迭代操作：

9、根據所述訓練數據對預先構建的所述神經網絡模型的初始模型或訓練模型進行訓練，其中，所述訓練模型是根據所述訓練數據對所述初始模型進行訓練所生成的；

10、根據所述驗證數據對所述訓練模型進行驗證，以生成驗證結果；

11、當所述驗證結果達到預設的訓練截止條件時，停止訓練，以生成訓練結果；

12、根據所述速度場以及所述走時場對所述訓練結果進行約束，以構建所述神經網絡模型。

13、在本發明的一實施例中，根據所述訓練數據對預先構建的所述神經網絡模型的初始模型或訓練模型進行訓練，包括：

14、根據所述訓練數據更新所述初始模型或所述訓練模型中的輸入層、卷積層、激活函數、池化層、全連接層各自的權重。

15、在本發明的一實施例中，根據所述速度場以及所述走時場對所述訓練結果進行約束，以構建所述神經網絡模型，包括：

16、根據所述速度場、所述走時場以及所述訓練結果構建所述走時數據對應的增廣拉格朗日函數；

17、根據所述增廣拉格朗日函數對所述訓練結果進行約束，以生成所述神經網絡。

18、在本發明的一實施例中，根據所述速度場、所述走時場以及所述訓練結果構建所述走時數據對應的增廣拉格朗日函數，包括：

19、根據所述速度場、所述走時場以及所述訓練結果確定所述走時數據對應的數據誤差以及程函方程誤差；

20、根據所述數據誤差以及所述程函方程誤差構建所述增廣拉格朗日函數。

21、在本發明的一實施例中，根據所述待插值點坐標以及預先構建的神經網絡模型生成所述待插值點坐標對應的走時數據，包括：

22、根據所述神經網絡模型生成所述工區的走時場網絡；

23、根據所述待插值點坐標以及所述走時場網絡生成所述待插值點坐標對應的走時數據。

24、在本發明的一實施例中，根據所述速度場、所述走時場以及所述訓練結果確定所述走時數據對應的數據誤差以及程函方程誤差，包括：

25、根據所述訓練結果以及所述速度場生成速度場網絡；

26、根據所述訓練結果以及所述走時場生成走時場網絡；

27、根據所述速度場網絡以及所述走時場網絡確定所述數據誤差以及所述程函方程誤差。

28、第二方面，本發明提供一種基于數據和模型雙驅動的走時數據插值裝置，該裝置包括：

29、坐標接收模塊，用于接收待插值點坐標；

30、走時數據生成模塊，用于根據所述待插值點坐標以及預先構建的神經網絡模型生成所述待插值點坐標對應的走時數據，其中，所述神經網絡模型用于擬合所述待插值點坐標所在工區的速度場以及走時場，并根據所述速度場以及所述走時場所生成的。

31、在本發明的一實施例中，基于數據和模型雙驅動的走時數據插值裝置還包括：

32、模型構建模塊，用于構建所述神經網絡模型，所述模型構建模塊包括：

33、數據生成單元，用于根據所述工區的單炮數據集生成訓練數據以及驗證數據，并進行以下迭代操作：

34、模型訓練單元，用于根據所述訓練數據對預先構建的所述神經網絡模型的初始模型或訓練模型進行訓練，其中，所述訓練模型是根據所述訓練數據對所述初始模型進行訓練所生成的；

35、驗證結果生成單元，用于根據所述驗證數據對所述訓練模型進行驗證，以生成驗證結果；

36、訓練結果生成單元，用于當所述驗證結果達到預設的訓練截止條件時，停止訓練，以生成訓練結果；

37、模型構建單元，用于根據所述速度場以及所述走時場對所述訓練結果進行約束，以構建所述神經網絡模型。

38、在本發明的一實施例中，所述模型訓練單元包括：

39、模型訓練子單元，用于根據所述訓練數據更新所述初始模型或所述訓練模型中的輸入層、卷積層、激活函數、池化層、全連接層各自的權重。

40、在本發明的一實施例中，所述模型構建單元包括：

41、拉格朗日函數構建單元，用于根據所述速度場、所述走時場以及所述訓練結果構建所述走時數據對應的增廣拉格朗日函數；

42、訓練結果約束單元，用于根據所述增廣拉格朗日函數對所述訓練結果進行約束，以生成所述神經網絡。

43、在本發明的一實施例中，所述拉格朗日函數構建單元包括：

44、誤差確定單元，用于根據所述速度場、所述走時場以及所述訓練結果確定所述走時數據對應的數據誤差以及程函方程誤差；

45、拉格朗日函數構建子單元，用于根據所述數據誤差以及所述程函方程誤差構建所述增廣拉格朗日函數。

46、在本發明的一實施例中，所述走時數據生成模塊包括：

47、走時場網絡生成單元，用于根據所述神經網絡模型生成所述工區的走時場網絡；

48、走時數據生成單元，用于根據所述待插值點坐標以及所述走時場網絡生成所述待插值點坐標對應的走時數據。

49、在本發明的一實施例中，所述誤差確定單元包括：

50、速度場網絡生成單元，用于根據所述訓練結果以及所述速度場生成速度場網絡；

51、走時場網絡生成單元，用于根據所述訓練結果以及所述走時場生成走時場網絡；

52、誤差確定子單元，用于根據所述速度場網絡以及所述走時場網絡確定所述數據誤差以及所述程函方程誤差。

53、第三方面，本發明提供一種計算機程序產品，包括計算機程序/指令，該計算機程序/指令被處理器執行時實現一種基于數據和模型雙驅動的走時數據插值方法的步驟。

54、第四方面，本發明提供一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，處理器執行程序時實現基于數據和模型雙驅動的走時數據插值方法的步驟。

55、第五方面，本發明提供一種計算機可讀存儲介質，其上存儲有計算機程序，該計算機程序被處理器執行時實現基于數據和模型雙驅動的走時數據插值方法的步驟。

56、從上述描述可知，本發明實施例提供一種基于數據和模型雙驅動的走時數據插值方法及裝置，對應的基于數據和模型雙驅動的走時數據插值方法包括：接收待插值點坐標；根據待插值點坐標以及預先構建的神經網絡模型生成待插值點坐標對應的走時數據，其中，神經網絡模型用于擬合待插值點坐標所在工區的速度場以及走時場，并根據速度場以及走時場所生成的。

57、對應的基于數據和模型雙驅動的走時數據插值裝置包括：坐標接收模塊，用于接收待插值點坐標；走時數據生成模塊，用于根據待插值點坐標以及預先構建的神經網絡模型生成待插值點坐標對應的走時數據，其中，神經網絡模型用于擬合待插值點坐標所在工區的速度場以及走時場，并根據速度場以及走時場所生成的。

58、本發明實施例所提供的基于數據和模型雙驅動的走時數據插值方法及裝置，從物理導引的角度出發，提出了一種基于數據和模型雙驅動的走時插值方法及裝置。依據本發明實施例所提供的基于數據和模型雙驅動的走時數據插值方法及裝置所得到的插值走時數據具有可靠性以及準確性。
