本發明涉及一種激光雷達傳感器單元。本發明還涉及一種具有這種激光雷達傳感器單元的車輛。

背景技術：

1、用于在道路交通中移動的車輛不斷被進一步研發，其中，一個研發方向涉及自動化駕駛。對于車輛的自動化運行，尤其需要可靠的環境監測。這尤其能夠通過激光雷達傳感器系統來執行。

2、為了使激光雷達傳感器系統可靠地運轉，清潔是必要的。例如通過壓縮空氣和/或通過噴射清潔液來實現清潔。

技術實現思路

1、根據本發明的激光雷達傳感器單元具有能以容易且價格低廉的方式制造的并且實現多種功能的遮蓋框架。一方面，遮蓋框架能夠獨立于激光雷達傳感器單元的其他部件美觀地設計。另一方面，遮蓋框架用于至少部分地保護激光雷達傳感器單元免受外部影響。

2、激光雷達傳感器單元具有測量表面，通過該測量表面能發送和/或能接收光學信號。該測量表面例如是對于光學信號而言能穿透的遮蓋件，在其后面存在一個或多個激光雷達傳感器。

3、此外，激光雷達傳感器單元具有滑塊元件，通過驅動裝置能夠使該滑塊元件移動。該驅動裝置尤其用于使滑塊元件沿著軌道移動。激光雷達傳感器單元的清潔臂緊固在滑塊元件上并且能夠沿著測量表面移動，以便清潔測量表面。為此，清潔臂、尤其利用清潔唇抵靠在測量表面上。因此，滑塊元件用于使清潔臂沿著測量表面移動，其中清潔臂線性地移動，即：不是像傳統窗板刮水器那樣執行旋轉運動或樞轉運動。然而，測量表面能夠是拱曲的，使得清潔臂能夠沿著拱曲的軌跡移動。

4、激光雷達傳感器單元具有遮蓋框架，該遮蓋框架構造用于包圍測量表面并且用于覆蓋滑塊元件。清潔臂突出超過遮蓋框架的部分區域。因此，滑塊至少部分地被保護免受外部影響。優選地，滑塊自身具有密封件，其中，該密封件通過遮蓋框架得到支撐。特別地，清潔臂至少在清潔運動期間突出超過遮蓋框架。

5、從屬權利要求表明本發明的優選改型方案。

6、遮蓋框架具有至少一個噴嘴，該噴嘴用于將清潔流體輸出到測量表面上。噴嘴尤其能夠與接納激光雷達傳感器單元的車輛的清潔流體供應系統連接。噴嘴尤其與清潔臂一起使測量表面能夠得到可靠清潔。通過將噴嘴集成到遮蓋框架中，能夠容易且成本低廉地提供噴嘴。

7、遮蓋框架能夠有利地緊固在接納激光雷達傳感器單元的車輛的車身上。因此能夠?qū)崿F(xiàn)將遮蓋框架牢固地布置在車身上。

8、優選地，使遮蓋框架和車身的相對運動最小化。因此，遮蓋框架使激光雷達傳感器單元能夠集成到車身中。優選地，激光雷達傳感器單元能夠通過附加器件緊固在車輛的其他部件上。

9、在一種有利的設計方案中，遮蓋框架是可見構件。這尤其意味著，遮蓋框架在激光雷達傳感器單元的正常使用中能被看見。特別地，遮蓋框架由視覺上優質的材料制成和/或以視覺上吸引人的方式成形。另外，遮蓋框架的造型尤其與接納激光雷達傳感器單元的車輛的車身相適配。

10、有利地，遮蓋框架具有第一邊部區域以及與第一邊部區域鄰接的第二邊部區域。優選地，第一邊部區域設置用于遮蓋滑塊元件并且優選地沿著測量表面的第一側延伸。優選地，第二邊部區域垂直于第一邊部區域和/或沿著測量表面的第二側延伸。第二邊部區域尤其構造用于當清潔臂處在測量表面之外的靜止位置時遮蓋清潔臂。因此，清潔臂在靜止位置中被保護免受外部影響。還避免了由于故意破壞或類似行為造成清潔臂損壞或至少使其變得困難。此外，通過將清潔臂隱藏在第二邊部區域后方，實現空氣動力學優勢。

11、在一種替代設計方案中，遮蓋框架具有第一邊部區域以及與第一邊部區域鄰接的第二邊部區域。優選地，第一邊部區域設置用于遮蓋滑塊元件并且優選地沿著測量表面的第一側延伸。優選地，第二邊部區域垂直于第一邊部區域和/或沿著測量表面的第二側延伸。當清潔臂處在測量表面之外的靜止位置時，第二邊部區域優選地構造成清潔臂的止擋件。通過將清潔臂抵靠在第二邊部區域上，清潔臂在靜止位置中得到支撐。這增加了其穩定性，尤其在外部影響下是如此。

12、特別有利地，當清潔臂處在測量表面之外的靜止位置時，第二邊部區域具有相對于清潔臂的無間隙和/或無突出部的過渡部。由此，清潔臂尤其不會立即被識別為單獨的元件，而是在視覺上看起來好像遮蓋框架的一部分。這帶來了視覺上優質的外觀。此外，空氣動力學特性也得到改善。

13、優選地，遮蓋框架是塑料構件。遮蓋框架由塑料制造是容易且價格低廉的。此外，遮蓋框架尤其具有很小的重量。

14、本發明還涉及一種車輛。該車輛具有如上所述的激光雷達傳感器單元。在此設置的是，遮蓋框架緊固在車輛的車身上。因此實現了遮蓋框架的可靠固定。特別地，使遮蓋框架和車身之間的相對運動最小化。特別有利地設置另外的緊固器件，以便實現將激光雷達傳感器單元實際上緊固在車輛部件處。

15、有利地，遮蓋框架和車身具有無間隙和/或無突出部的過渡部。一方面，這導致有利的車輛空氣動力學特性，另一方面，實現了將遮蓋框架美觀地集成到車身中。

技術特征：

1.一種激光雷達傳感器單元(2)，其具有：

2.根據權利要求1所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)具有至少一個噴嘴(7)，所述至少一個噴嘴用于將清潔流體輸出到所述測量表面(3)上。

3.根據前述權利要求中任一項所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)能夠緊固在接納所述激光雷達傳感器單元(2)的車輛(10)的車身(11)上。

4.根據前述權利要求中任一項所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)是能見構件。

5.根據前述權利要求中任一項所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)具有第一邊部區域(8)和第二邊部區域(9)，該第二邊部區域與第一邊部區域(8)鄰接，其中，所述第一邊部區域(8)設置用于遮蓋所述滑塊元件(4)，并且其中，當清潔臂(6)處在所述測量表面(3)之外的靜止位置時，所述第二邊部區域(9)構造用于遮蓋所述清潔臂(6)。

6.根據權利要求1至5中任一項所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)具有第一邊部區域(8)和第二邊部區域(9)，該第二邊部區域與第一邊部區域(8)鄰接，其中，所述第一邊部區域(8)設置用于遮蓋所述滑塊元件(4)，并且其中，當清潔臂(6)處在所述測量表面(3)之外的靜止位置時，所述第二邊部區域(9)構造成所述清潔臂(6)的止擋件。

7.根據權利要求6所述的激光雷達傳感器單元(2)，其特征在于，當清潔臂(6)處在所述測量表面(3)之外的靜止位置時，第二邊部區域(9)具有相對于所述清潔臂(6)的無間隙和/或無突出部的過渡部。

8.根據前述權利要求中任一項所述的激光雷達傳感器單元(2)，其特征在于，所述遮蓋框架(1)是塑料構件。

9.一種車輛(10)，其具有根據權利要求1至8中任一項所述的激光雷達傳感器單元(2)，其中，所述遮蓋框架(1)緊固在所述車輛(10)的車身(11)上。

10.根據權利要求9所述的車輛(10)，其中，所述遮蓋框架(1)和所述車身(11)具有無間隙和/或無突出部的過渡部。

技術總結

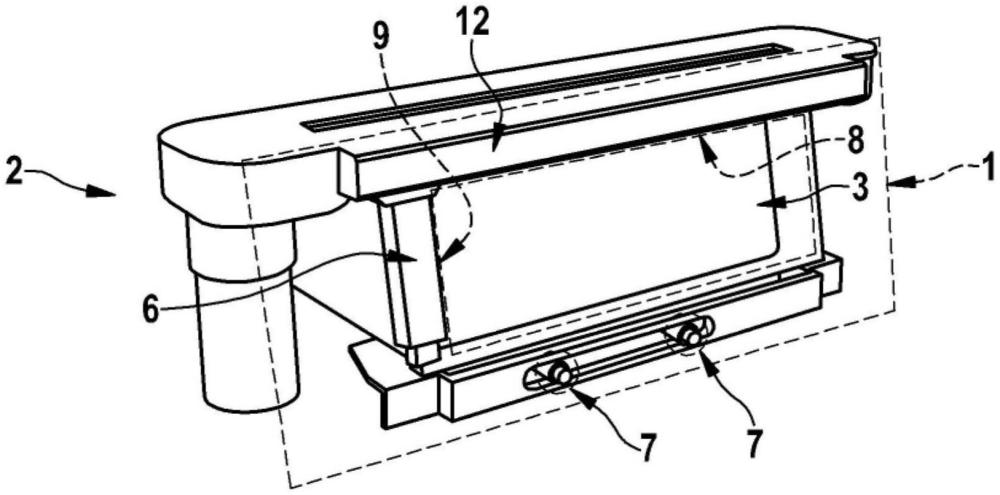

本發明涉及一種激光雷達傳感器單元(2)，其具有：測量表面(3)，通過該測量表面能發送和/或能接收光學信號；滑塊元件(4)，該滑塊元件能通過驅動裝置(5)移動；清潔臂(6)，所述清潔臂緊固在滑塊元件(4)處并且能沿著測量表面(3)移動，以便清潔測量表面(3)；遮蓋框架(1)，該遮蓋框架設置用于包圍測量表面(3)并且用于遮蓋滑塊元件(4)，其中清潔臂(6)突出超過遮蓋框架(1)的部分區域。

技術研發人員：G·薩博,I·古杰拉,M·霍恩亞克,P·迪克,Z·哲涅呂
受保護的技術使用者：羅伯特·博世有限公司
技術研發日：
技術公布日：2025/4/28
