本技術涉及發動機設計制造領域，尤其涉及一種缸體附屬支架面試漏裝置。

背景技術：

1、附屬支架是發動機的零部件之一，是機油循環管路和冷卻水循環管路的一部分，需要安裝在發動機缸體上。發動機缸體上設有附屬支架面，用于安裝附屬支架。附屬支架面需保證密封性，才能保證機油和冷卻水不摻混在一起，避免發動機故障，所以，發動機制造過程中，需要對附屬支架面進行泄露測試。

2、現有的發動機制造過程中，通常通過螺栓將板材與附屬支架面連接，使附屬支架面密封，并對附屬支架面進行泄漏測試。但是，為了適應附屬支架面螺紋孔位公差，板材上的孔徑通常有一定的余量，這使螺栓連接時，需要人工扶正螺栓，使螺栓與螺紋孔垂直，這種測試方式不僅測試效率低，而且人工扶正螺栓時，容易出現偏差，使螺紋孔受到損傷。

技術實現思路

1、本實用新型提供一種缸體附屬支架面試漏裝置，以克服現有的測試效率低且容易傷到螺紋孔的問題。

2、一種缸體附屬支架面試漏裝置，包括：蓋板、導向限位塊和連接件；

3、所述蓋板的一面能夠覆蓋附屬支架面，另一面固定有所述導向限位塊；

4、所述導向限位塊設有導向孔，所述導向孔與所述蓋板的蓋板通孔連通，所述連接件的端部設有螺紋，并能夠在依次貫穿所述導向孔和所述蓋板通孔后，旋入缸體上的螺紋孔，將所述蓋板壓緊于所述附屬支架面上；

5、所述導向孔內設有止擋部，能夠阻擋所述連接件沿著遠離所述附屬支架面的方向脫離所述導向孔。

6、進一步地，所述連接件的一端設有螺紋，另一端沿遠離所述附屬支架面的方向伸出所述導向孔。

7、進一步地，所述連接件包括壓緊部，所述壓緊部設于所述導向孔內，所述連接件端部能夠旋入所述缸體的螺紋孔內，使所述壓緊部將所述蓋板壓緊在所述附屬支架面上。

8、進一步地，所述止擋部為環狀結構，所述止擋部設于所述導向孔遠離所述缸體的開口處。

9、進一步地，所述連接件的一端設有螺紋，另一端設有六方柱，所述六方柱穿過所述止擋部并伸出所述導向孔。

10、進一步地，所述蓋板通孔為階梯孔，所述壓緊部能夠部分或者全部進入所述階梯孔的大孔徑部分。

11、進一步地，所述導向限位塊設有通孔，所述固定螺栓穿過所述通孔與所述蓋板固定連接。

12、進一步地，所述蓋板覆蓋所述附屬支架面的一面設有密封件。

13、本實用新型公開的一種缸體附屬支架面試漏裝置，通過設置導向孔，保證了連接件的姿態，使連接件能夠始終與螺紋孔近乎同軸，不僅在旋入連接時，不需要扶正連接件，提高了工作效率，而且，不會在旋入過程中對螺紋孔造成損傷。

技術特征：

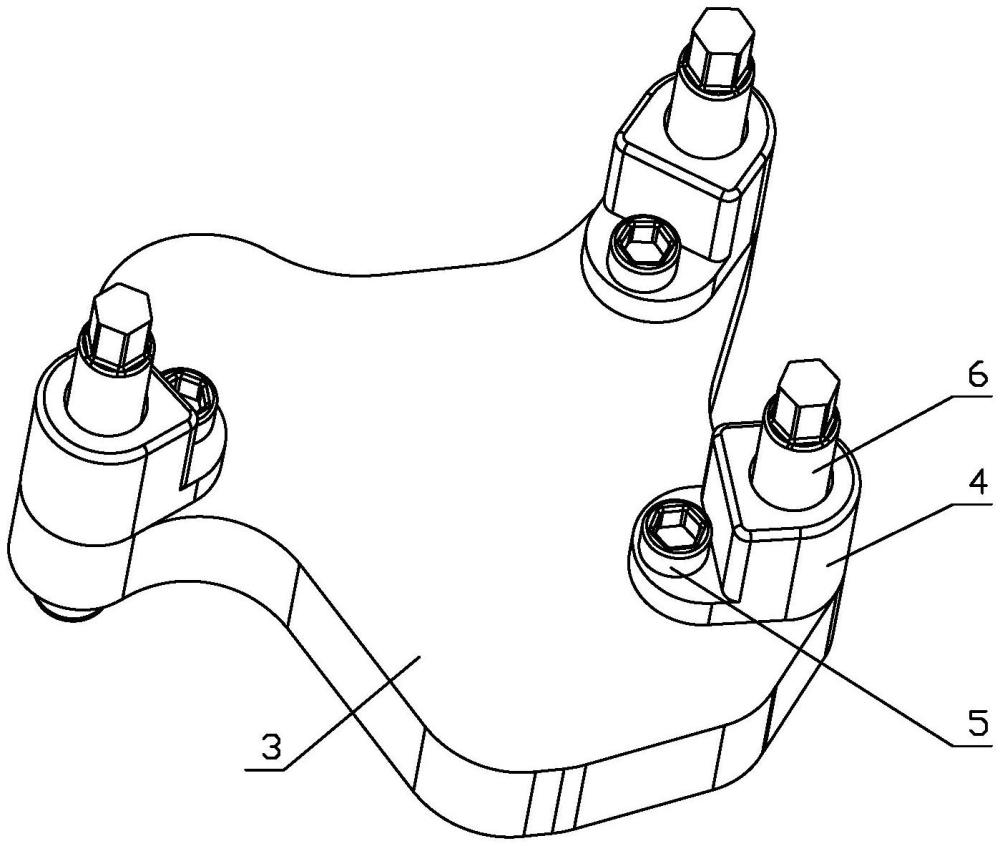

1.一種缸體附屬支架面試漏裝置，其特征在于，包括：蓋板（3）、導向限位塊（4）和連接件（6）；

2.根據權利要求1所述的一種缸體附屬支架面試漏裝置，其特征在于，所述連接件（6）的一端設有螺紋，另一端沿遠離所述附屬支架面（2）的方向伸出所述導向孔（41）。

3.根據權利要求1所述的一種缸體附屬支架面試漏裝置，其特征在于，所述連接件（6）包括壓緊部（61），所述壓緊部（61）處于所述導向孔（41）內，所述連接件（6）端部能夠旋入所述缸體（1）的螺紋孔內，使所述壓緊部（61）將所述蓋板（3）壓緊在所述附屬支架面（2）上。

4.根據權利要求3所述的一種缸體附屬支架面試漏裝置，其特征在于，所述止擋部（42）為環狀結構，所述止擋部（42）設于所述導向孔（41）遠離所述缸體（1）的開口處。

5.根據權利要求4所述的一種缸體附屬支架面試漏裝置，其特征在于，所述連接件（6）的一端設有螺紋，另一端設有六方柱，所述六方柱穿過所述止擋部（42）并伸出所述導向孔（41）。

6.根據權利要求3所述的一種缸體附屬支架面試漏裝置，其特征在于，所述蓋板通孔（31）為階梯孔，所述壓緊部（61）能夠部分或者全部進入所述階梯孔的大孔徑部分。

7.根據權利要求1所述的一種缸體附屬支架面試漏裝置，其特征在于，所述導向限位塊（4）設有通孔，固定螺栓（5）穿過所述通孔與所述蓋板（3）固定連接。

8.根據權利要求1所述的一種缸體附屬支架面試漏裝置，其特征在于，所述蓋板（3）覆蓋所述附屬支架面（2）的一面設有密封件（7）。

技術總結
本技術提供一種缸體附屬支架面試漏裝置，包括：蓋板、導向限位塊和連接件；蓋板的一面能夠覆蓋附屬支架面，另一面固定有導向限位塊；導向限位塊設有導向孔，導向孔與蓋板的蓋板通孔連通，連接件的端部設有螺紋，并能夠在依次貫穿導向孔和蓋板通孔后，旋入缸體上的螺紋孔，使蓋板與附屬支架面緊密貼合；導向孔內設有止擋部，能夠阻擋連接件沿著遠離附屬支架面的方向脫離導向孔。本技術公開的一種缸體附屬支架面試漏裝置，通過設置導向孔，保證了連接件的姿態，使連接件能夠始終與螺紋孔近乎同軸，不僅在旋入連接時，不需要扶正連接件，提高了工作效率，而且，不會在旋入過程中對螺紋孔造成損傷。

技術研發人員：韓松,許強,潘東鵬,盧勇
受保護的技術使用者：大眾一汽發動機(大連)有限公司
技術研發日：20240716
技術公布日：2025/4/28
