本技術涉及傳感器測量領域，具體涉及一種用于模擬高壓環境傳感器測量裝置。

背景技術：

1、在線ph電極已廣泛應用于自來水、河水、化工、醫藥等行業。在應用過程中，很多場景都涉及到高壓環境，在傳統技術中，通常實驗室的壓力模擬裝置會采用蒸汽滅菌鍋，但是其壓力比較小，在0.3mpa以內，只能滿足一些短時間的低壓實驗。這種滅菌鍋之所以壓力小，因?yàn)槠鋲毫κ莵?lái)自于加熱后的蒸汽壓力，這個壓力會有一個安全閾值，當壓力超過后，就會自動泄壓，以達到壓力平衡，保證實驗安全性。除此之外，該方法還無法進行長期的壓力實驗，當滅菌鍋停止加熱后，隨著溫度降低其壓力也會隨之下降，而長時間的加熱又會存在安全隱患。

2、在實驗室中也是有方法可以達到1mpa的試驗壓力，就是利用高壓水泵來實現，但是這個方法需要一些較大的儲水容器或者配套的管路。實驗時，想要使用高壓水泵進行，操作相當繁瑣復雜，而且噪音很大。

3、而實際很多場景都需要達到6mpa，甚至10mpa的要求。因此，為了研究這種條件下的傳感器測量效果，需要開發一套高壓環境傳感器測量裝置，用于模擬用戶的使用條件，對傳感器進行性能的驗證測試等，給開發人員提供技術支持，其具有一定的應用前景及市場價值。

4、為了解決上述問題，我們做出了一系列改進。

技術實現思路

1、本實用新型的目的在于，提供一種用于模擬高壓環境傳感器測量裝置，以克服現有技術所存在的上述缺點和不足。

2、一種用于模擬高壓環境傳感器測量裝置，包括：氣瓶、管路、壓力調節檢測機構、壓力容器、傳感器和pc，所述氣瓶通過管路與壓力容器連接，所述壓力調節檢測機構與壓力容器和管路連接，所述傳感器設于壓力容器內，所述傳感器通過導線與pc連接；

3、其中，所述壓力調節檢測機構包括：第一壓力表、第二壓力表、調壓閥、安全閥和放氣閥，所述第一壓力表和調壓閥與管路連接，所述第二壓力表、安全閥和放氣閥與壓力容器外部連接。

4、本實用新型的有益效果：

5、本實用新型與傳統技術相比，能夠模擬實際現場的一些使用工況，從而達到發現、解決問題的作用。

技術特征：

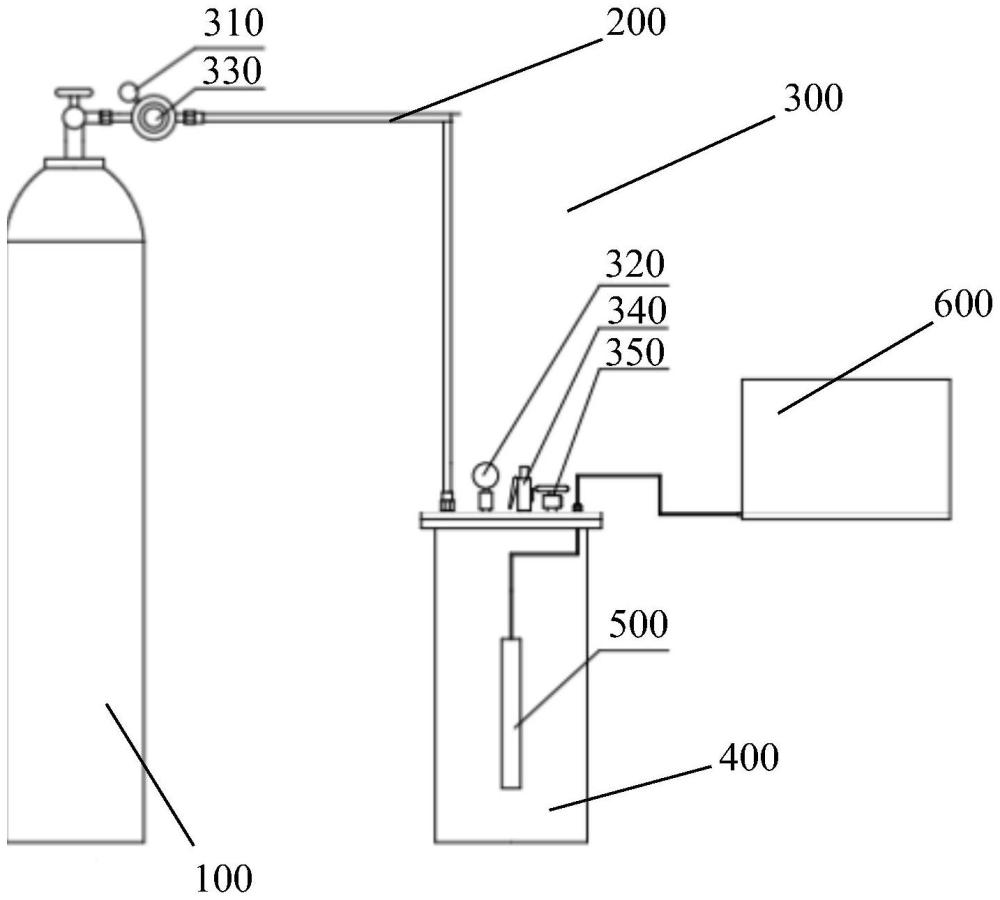

1.一種用于模擬高壓環境傳感器測量裝置，其特征在于，包括：氣瓶(100)、管路(200)、壓力調節檢測機構(300)、壓力容器(400)、傳感器(500)和pc(600)，所述氣瓶(100)通過管路(200)與壓力容器(400)連接，所述壓力調節檢測機構(300)與壓力容器(400)和管路(200)連接，所述傳感器(500)設于壓力容器(400)內，所述傳感器(500)通過導線與pc(600)連接；

技術總結
一種用于模擬高壓環境傳感器測量裝置，包括：氣瓶、管路、壓力調節檢測機構、壓力容器、傳感器和PC，氣瓶通過管路與壓力容器連接，壓力調節檢測機構與壓力容器和管路連接，傳感器設于壓力容器內，傳感器通過導線與PC連接。其中，壓力調節檢測機構包括：第一壓力表、第二壓力表、調壓閥、安全閥和放氣閥。本技術與傳統技術相比，能夠模擬實際現場的一些使用工況，從而達到發現、解決問題的作用。

技術研發人員：汪丹妮,冉磊,李粵
受保護的技術使用者：雷磁（上海）科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
