本技術涉及蒸汽管道監測，更具體地，涉及一種蒸汽管道位移監測裝置。

背景技術：

1、鍋爐產出的蒸汽通過金屬管道輸送至用汽設備，蒸汽管道的長度視鍋爐與用汽設備之間的距離而定。由于金屬管道存在熱脹冷縮現象，當管道內的蒸汽壓力和溫度發生變化時，管道會出現不同程度的形變，若形變量過大，可能會導致蒸汽泄露，甚至爆管，影響工廠生產，嚴重時，可能造成安全事故。

2、由于工廠產量，以及每月休假日等因素，且白天和夜晚對蒸汽的壓力需求不同，因而導致蒸汽管道經常出現熱脹冷縮的現象。為避免管道熱脹冷縮帶來的形變損壞，在蒸汽管道上裝有膨脹節，在一定程度上可以減小管道位移，吸收管道熱應力，但由于工廠鍋爐距用汽設備較遠，蒸汽管道較長，操作工很難實時監測管道的形變量。雖然操作工也定時對管道進行巡檢，但很難發現管道的微小形變，往往是當管道出現較大位移或從管道架上脫落時才會被發現。

3、蒸汽管道作為鍋爐汽水管道系統中的核心承壓部件，其安全性對工廠生產供應至關重要。由于設計、制造、安裝、運行階段的偏差，存在蒸汽管道因熱脹冷縮導致異常位移的普遍現象，由于管道熱脹位移異常帶來的危害往往是一個緩慢累積的過程，不容易引起操作工的注意，存在較大安全隱患。為保證蒸汽管道以及其連接設備的安全運行，通常需要對蒸汽管道的位移進行監測，以便能在蒸汽管道的位移量超過限位值時進行預警。

技術實現思路

1、本實用新型的一個目的是提供一種蒸汽管道位移監測裝置的新技術方案，以解決上述背景技術中所提出的問題。

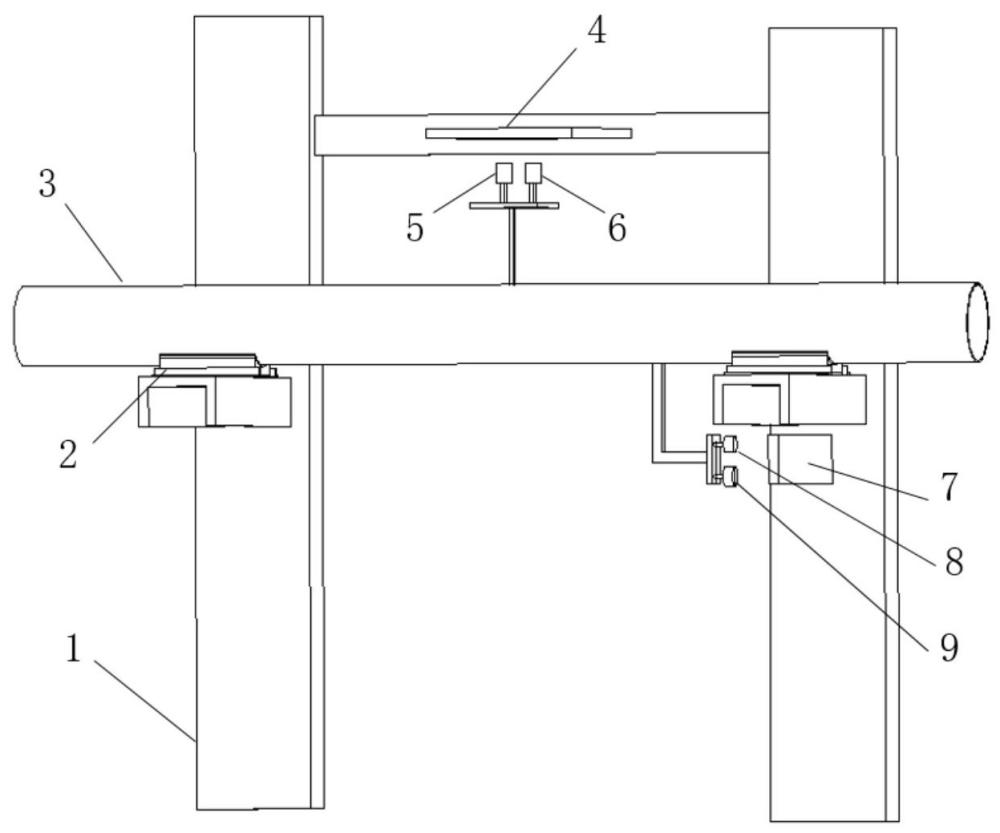

2、根據本實用新型的第一方面，提供了一種蒸汽管道位移監測裝置，包括機架、蒸汽管道以及監測組件；

3、所述機架上設有承托板，所述蒸汽管道放置在所述承托板上；

4、所述監測組件包括徑向監測組件和軸向監測組件；所述徑向監測組件包括徑向傳感器和徑向測距擋板，所述徑向傳感器設置在所述蒸汽管道上，所述徑向測距擋板設置在所述機架上，并與所述徑向傳感器相對，所述徑向傳感器能夠沿所述蒸汽管道徑向發射紅外信號，紅外信號經所述徑向測距擋板反射后被所述徑向傳感器接收；

5、所述軸向監測組件包括軸向傳感器和軸向測距擋板，所述軸向傳感器設置在所述蒸汽管道上，所述軸向測距擋板設置在所述機架上，并與所述軸向傳感器相對，所述軸向傳感器能夠沿所述蒸汽管道軸向發射紅外信號，紅外信號經所述軸向測距擋板反射后被所述軸向傳感器接收。

6、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述機架由兩根立柱構成，所述立柱的頂部之間通過連桿固定連接，且兩根立柱上均設有承托板。

7、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述承托板呈u形結構，且所述承托板的u形口朝上設置。

8、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述徑向測距擋板設置在所述連桿上，并與所述蒸汽管道相互平行，所述徑向傳感器通過第一支架設置在所述蒸汽管道上，所述第一支架垂直于所述蒸汽管道的軸線。

9、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述第一支架上還設有第一報警器，所述第一報警器與所述徑向傳感器電連接，當所述徑向傳感器監測到所述蒸汽管道徑向位移量超過限定值時，所述第一報警器發出警報。

10、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述第一報警器為聲光報警器。

11、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述軸向測距擋板設置在其中一根立柱上，并與所述蒸汽管道相互垂直，所述軸向傳感器通過第二支架設置在所述蒸汽管道上，并與所述軸向傳感器相對。

12、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述第二支架呈l形結構，且所述第二支架的豎直邊與所述蒸汽管道相互垂直，水平邊與所述蒸汽管道相互平行，所述軸向傳感器設置在所述第二支架的水平邊端部。

13、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述第二支架上還設有第二報警器，所述第二報警器與所述軸向傳感器電連接，當所述軸向傳感器監測到所述蒸汽管道軸向位移量超過限定值時，所述第二報警器發出警報。

14、可選地，根據本實用新型所述的蒸汽管道位移監測裝置，所述第二報警器為聲光報警器。

15、本實用新型技術方案帶來的有益效果：

16、1.可實現對蒸汽管道位移的實時監測，減輕操作人員的巡檢強度。

17、2.可及時發現蒸汽管道的嚴重形變，提示操作人員及時排查原因并采取措施，避免設備損壞，影響生產。

18、3.將監測裝置并入鍋爐控制系統，可大大提高設備的安全性和數字化，提高生產效率。

19、通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

技術特征：

1.一種蒸汽管道位移監測裝置，其特征在于，包括機架、蒸汽管道以及監測組件；

2.根據權利要求1所述的蒸汽管道位移監測裝置，其特征在于，所述機架由兩根立柱構成，所述立柱的頂部之間通過連桿固定連接，且兩根立柱上均設有承托板。

3.根據權利要求2所述的蒸汽管道位移監測裝置，其特征在于，所述承托板呈u形結構，且所述承托板的u形口朝上設置。

4.根據權利要求2所述的蒸汽管道位移監測裝置，其特征在于，所述徑向測距擋板設置在所述連桿上，并與所述蒸汽管道相互平行，所述徑向傳感器通過第一支架設置在所述蒸汽管道上，所述第一支架垂直于所述蒸汽管道的軸線。

5.根據權利要求4所述的蒸汽管道位移監測裝置，其特征在于，所述第一支架上還設有第一報警器，所述第一報警器與所述徑向傳感器電連接，當所述徑向傳感器監測到所述蒸汽管道徑向位移量超過限定值時，所述第一報警器發出警報。

6.根據權利要求5所述的蒸汽管道位移監測裝置，其特征在于，所述第一報警器為聲光報警器。

7.根據權利要求2所述的蒸汽管道位移監測裝置，其特征在于，所述軸向測距擋板設置在其中一根立柱上，并與所述蒸汽管道相互垂直，所述軸向傳感器通過第二支架設置在所述蒸汽管道上，并與所述軸向傳感器相對。

8.根據權利要求7所述的蒸汽管道位移監測裝置，其特征在于，所述第二支架呈l形結構，且所述第二支架的豎直邊與所述蒸汽管道相互垂直，水平邊與所述蒸汽管道相互平行，所述軸向傳感器設置在所述第二支架的水平邊端部。

9.根據權利要求8所述的蒸汽管道位移監測裝置，其特征在于，所述第二支架上還設有第二報警器，所述第二報警器與所述軸向傳感器電連接，當所述軸向傳感器監測到所述蒸汽管道軸向位移量超過限定值時，所述第二報警器發出警報。

10.根據權利要求9所述的蒸汽管道位移監測裝置，其特征在于，所述第二報警器為聲光報警器。

技術總結
本技術公開了一種蒸汽管道位移監測裝置，監測組件包括徑向監測組件和軸向監測組件；徑向監測組件包括徑向傳感器和徑向測距擋板，徑向傳感器設置在蒸汽管道上，徑向測距擋板設置在機架上，并與徑向傳感器相對，徑向傳感器能夠沿蒸汽管道徑向發射紅外信號，紅外信號經徑向測距擋板反射后被徑向傳感器接收；軸向監測組件包括軸向傳感器和軸向測距擋板，軸向傳感器設置在蒸汽管道上，軸向測距擋板設置在機架上，并與軸向傳感器相對，軸向傳感器能夠沿蒸汽管道軸向發射紅外信號，紅外信號經軸向測距擋板反射后被軸向傳感器接收。本技術可實時監測管道的軸向和徑向變形量，將微小形變量化，提高人員巡檢效率和設備安全性。

技術研發人員：唐書文,陳立,繆祥坤,朱加繁,林芝甫,陳明先,呂浩
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240717
技術公布日：2025/4/28
