本發明涉及體外診斷自動化免疫分析設備的，特別是涉及一種自動清洗分離裝置。

背景技術：

1、全自動化學發光免疫分析是體外診斷自動化分析的一項重要技術，該技術主要通過全自動化學發光免疫儀來完成的。在全自動化學發光免疫儀中，為了實現游離標記物和免疫復合物標記物的分離，通常需要經過清洗分離裝置進行清洗分離工序，以去除反應物中未結合的成分，再在免疫復合標記物的基礎上完成發光反應。

2、現有的清洗分離裝置為了達到清洗分離功能，通常需要設置有獨立驅動的清洗分離盤、吸液機構、注液機構、混勻抓取機構以及脫除機構等組件，從而導致清洗分離裝置和分析儀整體的結構復雜，體積大，生產制造難度大，此外，還存在清洗分離效果差、效率低等問題，從而影響分析檢測的準確性。

技術實現思路

1、基于此，有必要針對清洗分離裝置存在的問題，提供一種結構簡單、便于生產制造、清洗分離效果好、效率高的自動清洗分離裝置。

2、一種自動清洗分離裝置，用于去除反應容器內反應物中未結合的成分，其特征在于，所述自動清洗分離裝置包括：注液混勻機構、脫除組件、吸液機構；所述注液混勻機構上安裝有注液驅動器，所述吸液機構上安裝有吸液驅動器，所述注液驅動器驅動所述注液混勻機構上下移動完成注液，所述吸液驅動器驅動所述吸液機構上下移動完成吸液，所述脫除組件在所述吸液機構和所述注液混勻機構的相對運動下脫除所述注液混勻機構上的反應容器。

3、在其中一個實施例中，還包括旋轉驅動機構、轉盤機構，所述轉盤機構安裝于所述旋轉機構上，所述注液混勻機構安裝于所述轉盤機構上。

4、在其中一個實施例中，所述旋轉驅動機構包括底板、安裝于所述底板上的旋轉電機、安裝于所述旋轉電機上的旋轉同步帶，所述旋轉同步帶與所述轉盤機構連接。

5、在其中一個實施例中，所述轉盤機構包括保溫鍋、安裝于所述旋轉驅動機構上的轉盤，所述轉盤上設有若干孵育槽及清洗分離槽，所述孵育槽在所述轉盤上呈內圈排布，所述清洗分離槽在所述轉盤上呈外圈排布。

6、在其中一個實施例中，所述保溫鍋上安裝有盤蓋，所述盤蓋位于所述孵育槽、清洗分離槽上方且與所述注液混勻機構連接。

7、在其中一個實施例中，所述盤蓋上設有若干第一出入孔、第二出入孔、第三出入孔及第四出入孔，所述第一出入孔與其中若干孵育槽相對設置，所述第二出入孔與所述清洗分離槽相對設置，所述第三出入孔用于吸液，所述第四出入孔用于注液。

8、在其中一個實施例中，所述吸液機構的所述吸液驅動器與所述注液混勻機構相連接。在其中一個實施例中，其特征在于，所述注液混勻機構包括支撐導柱、安裝于所述支撐導柱上的注液板、安裝于所述注液板上的混勻驅動器、以及至少兩個混勻組件及注液針管，所述混勻驅動器與所述混勻組件連接，所述注液針管自所述注液板上方穿過所述注液板。

9、在其中一個實施例中，所述混勻組件包括同步帶輪及混勻夾頭；所述脫除組件包括脫除桿及彈簧，所述注液針管自所述混勻組件和脫除組件中間穿過。

10、在其中一個實施例中，所述吸液機構包括安裝于所述支撐導柱上的吸液板、安裝于所述吸液板上的至少兩個吸液針管，所述吸液板位于所述注液板的上方。

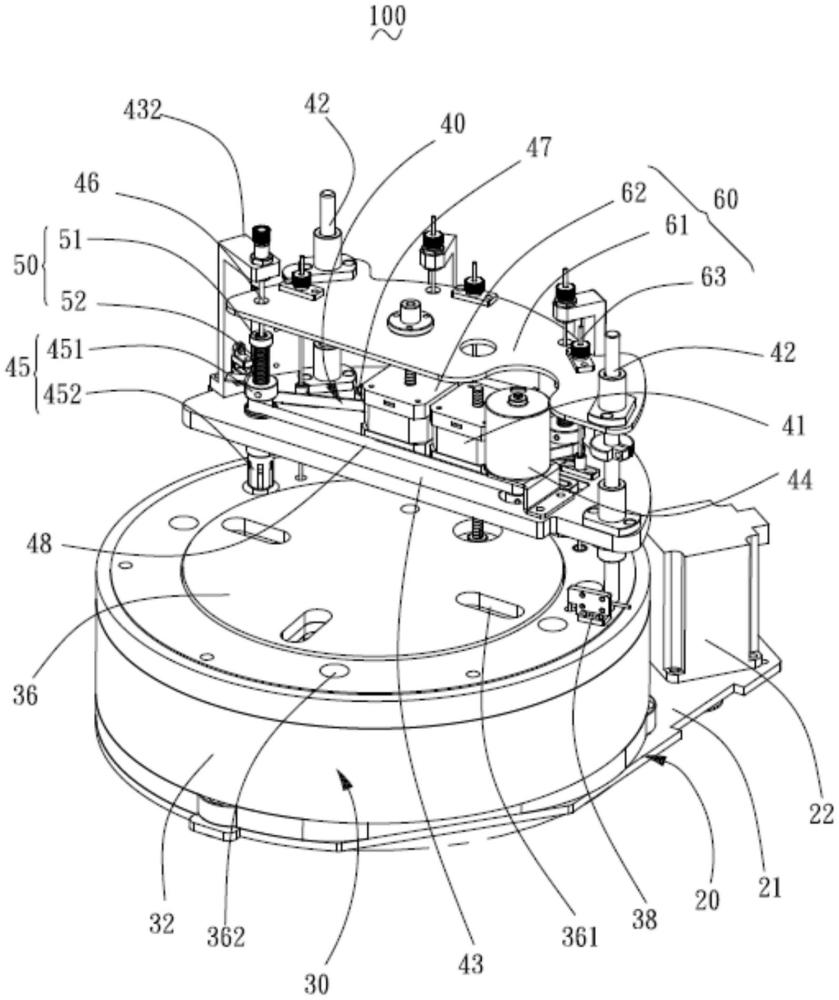

11、上述自動清洗分離裝置，包括旋轉驅動機構、安裝于旋轉驅動機構上的轉盤機構、安裝于轉盤機構上的注液混勻機構、安裝于注液混勻機構上的脫除組價及吸液機構，使用時，將整個自動清洗分離裝置安裝在全自動化學發光免疫分析儀上。該自動清洗分離裝置通過旋轉驅動機構、轉盤機構、注液混勻機構脫除組件和吸液機構實現孵育、轉移和轉運、磁吸附、注液、吸液、混勻、脫管操作集于一體，結構簡單緊湊，便于生產制造。通過注液驅動器、混勻驅動器及吸液驅動器這三個動力源可以實現多個反應容器同時進行不同階的分離、注液、混勻和吸液操作，操作方式簡單可靠、分離清洗分離效果好、效率高，保證了后續分析檢測的準確性。

技術特征：

1.一種自動清洗分離裝置，用于去除反應容器內反應物中未結合的成分，其特征在于，所述自動清洗分離裝置包括：注液板，所述注液板上安裝有吸液針；吸液板，所述吸液板上安裝有吸液針管，所述吸液板位于所述注液板的上方；所述吸液針管與注液針管一一相對設置，且所述吸液針管和注液針管具有至少兩組。

2.根據權利要求1所述的自動清洗分離裝置，其特征在于，所述吸液針管和注液針管為三組或四組。

3.根據權利要求1-2任一項所述的自動清洗分離裝置，其特征在于，所述吸液針管自吸液板向下穿過注液板。

4.根據權利要求1-3任一項所述的自動清洗分離裝置，其特征在于，還包括支撐導柱，所述注液板和/或所述吸液板安裝于所述支撐導柱。

5.根據權利要求4所述的自動清洗分離裝置，其特征在于，所述支撐導柱上套裝有與所述注液板連接的第一導向套。

6.根據權利要求1所述的自動清洗分離裝置，其特征在于，所述自動清洗分離裝置還包括混勻驅動器和混勻組件，所述混勻驅動器與所述混勻組件連接，所述混勻驅動器安裝有混勻同步帶，所述混勻組件包括同步帶輪和混勻夾頭，所述混勻驅動器通過所述混勻同步帶帶動夾持在混勻夾頭的反應容器進行旋轉。

7.根據權利要求7所述的自動清洗分離裝置，其特征在于，所述混勻驅動器和所述同步帶輪安裝在注液板上。

8.根據權利要求8所述的自動清洗分離裝置，其特征在于，所述注液板上安裝有導向惰輪，所述混勻同步帶與所述導向惰輪、所述同步帶輪穿繞抵接。

9.根據權利要求1-8任一項所述的自動清洗分離裝置，其特征在于，所述自動清洗分離裝置還包括吸液驅動器，所述吸液驅動器與注液板連接，所述吸液驅動器能夠驅動所述吸液板上下移動完成吸液。

10.根據權利要求1-8任一項所述的自動清洗分離裝置，其特征在于，所述自動清洗分離裝置還包括注液驅動器，所述吸液驅動器能夠驅動所述吸液板上下移動完成吸液。

11.根據權利要求6所述的自動清洗分離裝置，其特征在于，所述自動清洗分離裝置還包括脫除組件，所述脫除組件在吸液板和注液板的相對運動下脫除所述反應容器，所述脫除組件一端可以穿過所述混勻組件推壓所述反應容器上端口使反應容器從所述混勻組件上脫除。

12.根據權利要求11所述的自動清洗分離裝置，其特征在于，所述脫除組件包括脫除桿及彈簧，所述脫除桿的上部通過所述彈簧搭接在所述同步帶輪上方，下方從所述同步帶輪穿過；當吸液板推壓脫除桿時，所述脫除桿的一端將反應容器推壓退出混勻夾頭。

13.根據權利要求12所述的自動清洗分離裝置，其特征在于，所述注液針管自脫除桿、彈簧、同步帶輪及混勻夾頭中間穿過。

14.根據權利要求1所述的自動清洗分離裝置，其特征在于，所述注液板上安裝有支撐臂，所述注液針管安裝在支撐臂上。

15.根據權利要求1所述的自動清洗分離裝置，其特征在于，還包括旋轉驅動機構、轉盤機構，所述轉盤機構安裝于所述旋轉驅動機構上，所述轉盤機構具有盤蓋，所述盤蓋上設有若干第三出入孔及第四出入孔，所述第三出入孔用于吸液加工，所述第四出入孔用于注液加工。

16.根據權利要求15所述的自動清洗分離裝置，其特征在于，所述第三出入孔3與所述第四出入孔一一相對設置；或所述第三出入孔及所述第四出入孔合并形成單孔。

17.根據權利要求15所述的自動清洗分離裝置，其特征在于，所述轉盤機構包括孵育槽和清洗分離槽，所述盤蓋上設有若干第一出入孔和第二出入孔，所述若干第一出入孔與若干所述孵育槽相對設置，所述第二出入孔與清洗分離槽相對設置。

18.根據權利要求15所述的自動清洗分離裝置，其特征在于，還包括支撐導柱，所述支撐導柱與所述盤蓋連接，所述注液板和/或所述吸液板安裝于所述支撐導柱。

19.根據權利要求15所述的自動清洗分離裝置，其特征在于，所述自動清洗分離裝置還包括注液驅動器，所述所述注液驅動器安裝在注液板上，所述注液驅動器上安裝有與盤蓋抵接的注液驅動桿。

20.根據權利要求15所述的自動清洗分離裝置，其特征在于，所述盤蓋安裝有初始注液組件，所述初始注液組件用于對反應容器進行初次注液。

技術總結
本發明涉及一種自動清洗分離裝置，用于去除反應容器內反應物中未結合的成分，自動清洗分離裝置包括：注液混勻機構、脫除組件、吸液機構。注液混勻機構上安裝有注液驅動器，吸液機構上安裝有吸液驅動器，注液驅動器驅動注液混勻機構上下移動完成注液，吸液驅動器驅動吸液機構上下移動完成吸液，脫除組件在吸液機構和注液混勻機構的相對運動下脫除注液混勻機構上的反應容器。該自動清洗分離裝置整體結構簡單，便于生產制造，機構的運動行程和時間短，清洗分離效果好、效率高，非常實用。

技術研發人員：張震
受保護的技術使用者：深圳迎凱生物科技有限公司
技術研發日：
技術公布日：2025/3/20
