本技術涉及服裝，具體為用于具備實時定位功能的gps定位服裝結構。

背景技術：

1、gps定位器是一種通過接收來自全球衛星定位系統的信號，確定所在位置的器材，它通常采用微型電子芯片和天線來接收并處理衛星信號，通過計算衛星信號與設備之間的時間差，然后將其發送到收集和解釋數據的移動設備和計算機上，從而確定它的精準位置。

2、現有老齡化群體，在日常生活中經常需要走出家門，并在外進行日常活動，由于老齡化群體由于年齡的增加，會不可逆的產生智力降低，部分老齡化群體難以記住回家的具體路線，導致迷路的現象，而在尋找這部分老齡化群體時，往往僅能依靠監控探頭和人工找尋的方式，較為費時費力而且效率較低，因此在老齡化群體的衣物上添加gps定位可以更加高效的找尋走失的老齡人群。

技術實現思路

1、本實用新型的目的在于提供一種具備實時定位功能的gps定位服裝結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具備實時定位功能的gps定位服裝結構，包括綁帶，所述綁帶的一端安裝有插接塊，所述插接塊的前端伸縮連接有卡塊，所述綁帶的另一端開設有插接槽，所述綁帶的表面陣列開設有多個與插接槽相通的卡槽，所述綁帶的內部開設有安裝倉結構，所述安裝倉結構的內部安裝有gps定位器。

3、優選的，所述安裝倉結構內部的左右兩端均安裝有一個支撐板，所述支撐板上方位于安裝倉側壁表面的位置均開設有一個滑槽，所述滑槽的內部安裝有伸縮板。

4、優選的，所述安裝倉結構的上端安裝有封閉板，所述封閉板的兩端均開設有與伸縮板匹配使用的安裝槽。

5、優選的，所述插接槽的內部底端安裝有按鈕，所述按鈕與伸縮板之間電連接。

6、優選的，所述安裝倉結構包括第一安裝倉、隔板和第二安裝倉，所述第一安裝倉與第二安裝倉之間通過隔板隔斷，所述第一安裝倉的內部安裝有移動電源，所述第二安裝倉的內部安裝有gps定位器。

7、優選的，所述綁帶的表面設置有計時器，所述計時器下端位于綁帶內部的位置設置有蜂鳴器，所述計時器與蜂鳴器之間電連接。

8、優選的，所述插接塊的前端表面開設有凹槽，所述凹槽的內部安裝有彈簧，所述彈簧的另一端安裝有卡塊。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本具備實時定位功能的gps定位服裝結構，通過將綁帶貼合在老齡化群體衣物的袖口處，通過將插接塊插入插接槽的內部，并根據使用者的手臂寬度，將卡塊卡接在一個卡槽的內部，此時綁帶被固定在衣物的袖口表面，通過綁帶內部自帶的gps定位器，使用者可以隨時追蹤衣物的位置，使得老齡化群體的位置可以實時跟蹤，避免老齡化群體出現走失的現象，尋找的過程也會更加迅速。

11、2、本具備實時定位功能的gps定位服裝結構，通過在綁帶的內部設置計時器和蜂鳴器，可以提前在計時器的內部錄入時間，當計時器的時間到達預定時間后，會向蜂鳴器發送電信號，此時蜂鳴器會發送提示音，提示老齡人回家。

技術特征：

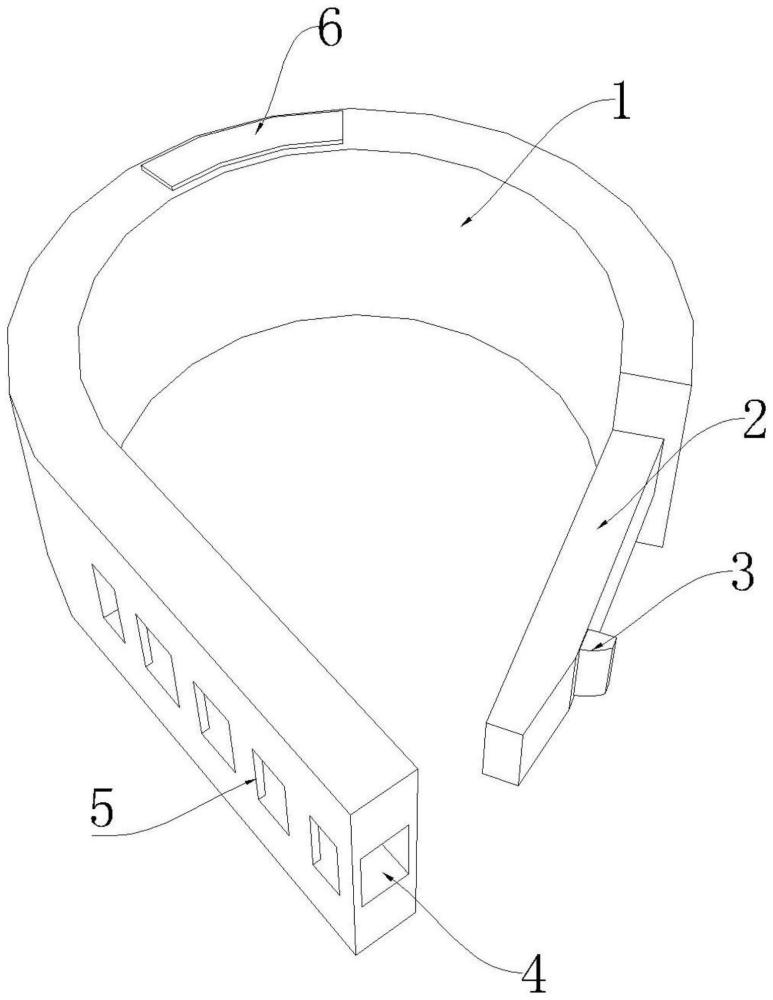

1.一種具備實時定位功能的gps定位服裝結構，包括綁帶(1)，其特征在于：所述綁帶(1)的一端安裝有插接塊(2)，所述插接塊(2)的前端伸縮連接有卡塊(3)，所述綁帶(1)的另一端開設有插接槽(4)，所述綁帶(1)的表面陣列開設有多個與插接槽(4)相通的卡槽(5)，所述綁帶(1)的內部開設有安裝倉結構(8)，所述安裝倉結構(8)的內部安裝有gps定位器。

2.根據權利要求1所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述安裝倉結構(8)內部的左右兩端均安裝有一個支撐板(11)，所述支撐板(11)上方位于安裝倉側壁表面的位置均開設有一個滑槽(12)，所述滑槽(12)的內部安裝有伸縮板(10)。

3.根據權利要求2所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述安裝倉結構(8)的上端安裝有封閉板(6)，所述封閉板(6)的兩端均開設有與伸縮板(10)匹配使用的安裝槽(9)。

4.根據權利要求3所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述插接槽(4)的內部底端安裝有按鈕(7)，所述按鈕(7)與伸縮板(10)之間電連接。

5.根據權利要求1所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述安裝倉結構(8)包括第一安裝倉(801)、隔板(802)和第二安裝倉(803)，所述第一安裝倉(801)與第二安裝倉(803)之間通過隔板(802)隔斷，所述第一安裝倉(801)的內部安裝有移動電源，所述第二安裝倉(803)的內部安裝有gps定位器。

6.根據權利要求1所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述綁帶(1)的表面設置有計時器(15)，所述計時器(15)下端位于綁帶(1)內部的位置設置有蜂鳴器(16)，所述計時器(15)與蜂鳴器(16)之間電連接。

7.根據權利要求1所述的具備實時定位功能的gps定位服裝結構，其特征在于：所述插接塊(2)的前端表面開設有凹槽(14)，所述凹槽(14)的內部安裝有彈簧(13)，所述彈簧(13)的另一端安裝有卡塊(3)。

技術總結
本技術公開了一種具備實時定位功能的GPS定位服裝結構，涉及服裝技術領域，包括綁帶，所述綁帶的一端安裝有插接塊，所述插接塊的前端伸縮連接有卡塊，所述綁帶的另一端開設有插接槽，所述綁帶的表面陣列開設有多個與插接槽相通的卡槽，所述綁帶的內部開設有安裝倉結構，所述安裝倉結構的內部安裝有GPS定位器。本技術通過綁帶內部自帶的GPS定位器，使用者可以隨時追蹤衣物的位置，使得老齡化群體的位置可以實時跟蹤，避免老齡化群體出現走失的現象，尋找的過程也會更加迅速。

技術研發人員：官俊
受保護的技術使用者：安徽赫爾巴特信息科技有限公司
技術研發日：20240419
技術公布日：2025/3/20
