本技術涉及雨水監測，尤其涉及一種具有水位報警功能的雨水監測管理設備。

背景技術：

1、在現有技術中，河流水位在雨季，隨著雨水降雨量的增加，河流的水位也會不斷升高，當達到警戒水位時，需要利用相應的報警裝置進行報警，從而便于對雨量進行監測管理，采取相應的泄洪措施，避免出現較大的水害，基于此，本申請提出一種具有水位報警功能的雨水監測管理設備，實現對于河流水位的檢測管理。

2、經檢索，中國專利申請號為201820800797.7的專利，公開了一種水利工程用具有自動報警功能的水位監測裝置，包括固定桶，所述固定桶的相對的內壁上均開有互相平行的矩形滑槽，且兩個矩形滑槽內均滑動連接有矩形滑塊，兩個所述矩形滑塊之間通過螺釘固定連接有同一個浮塊，所述浮塊的頂端螺接有固定管，且固定管的同一側外壁開有三個圓孔，且三個圓孔內分別嵌裝有第一壓力傳感器﹑第二壓力傳感器和第三壓力傳感器。

3、上述專利中的一種水利工程用具有自動報警功能的水位監測裝置存在以下不足：由于壓力傳感器安裝在固定管上的位置無法進行調節，因此就限定了浮塊只能上升特定的距離后才能實現報警，由于不同的消防水池其警戒水位存在差異，裝置無法根據不同的消防水池進行適配的水位監測，導致整個水位監測裝置只能對某一規格的消防水池進行水位監測，使其適用范圍較小。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具有水位報警功能的雨水監測管理設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種具有水位報警功能的雨水監測管理設備，包括監測報警部，所述監測報警部包括：

4、支架：其底部開設的通孔活動連接有升降桿，且升降桿頂部通過銷固定有觸發板；

5、浮球：其通過螺紋連接于升降桿底部；

6、u型架：其焊接于支架頂部外壁，且u型架側壁開設有滑槽；

7、滑塊：其活動連接于滑槽內壁；

8、連桿：其焊接于滑塊一側外壁，且連桿遠離滑塊的一端通過螺絲固定有觸點開關；

9、報警器：其通過螺絲固定于u型架頂部外壁，且報警器和觸點開關之間電性連接。

10、作為本實用新型再進一步的方案：所述u型架頂部內壁和底部內壁之間活動連接有絲杠，所述滑塊表面嵌入有和絲杠外徑適配的絲母。

11、作為本實用新型再進一步的方案：所述u型架頂部外壁固定有驅動電機，且驅動電機輸出端和絲杠頂部之間通過聯軸器連接。

12、作為本實用新型再進一步的方案：所述支架一側外壁焊接有支護板，且支護板底部外壁焊接有插針。

13、作為本實用新型再進一步的方案：所述支護板頂部外壁固定有安裝架，且安裝架外表面鋪設有太陽能板。

14、作為本實用新型再進一步的方案：所述安裝架底部內壁分別固定有蓄電池和逆變器。

15、作為本實用新型再進一步的方案：所述升降桿外壁焊接有彎桿，且彎桿外壁粘接有刻度尺。

16、作為本實用新型再進一步的方案：所述蓄電池、逆變器和太陽能板之間電性連接。

17、與現有技術相比，本實用新型提供了一種具有水位報警功能的雨水監測管理設備，具備以下有益效果：

18、1.利用河水對浮球的浮力使得當河流水位上升時，觸發板在河水浮力的作用下上升，通過設置有觸點開關可以在觸發板與其接觸后觸發報警器進行報警。

19、2.通過將觸點開關的高度設置為可以進行調節，使得當裝置運用于不同的河流時，可以根據河流的警戒水位的高低不同，對觸點開關的高度進行靈活調節，對浮球上浮的最大距離進行調節，實現對于不同河流的靈活雨水監測管理。

20、3.通過設置有太陽能板可以將光能轉化為電能，通過逆變器可以將產生的直流電轉化為交流電存儲在蓄電池內，利用蓄電池存儲的電能可以對驅動電機和報警器進行供電，降低使用成本。

21、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

1.一種具有水位報警功能的雨水監測管理設備，包括監測報警部，其特征在于，所述監測報警部包括：

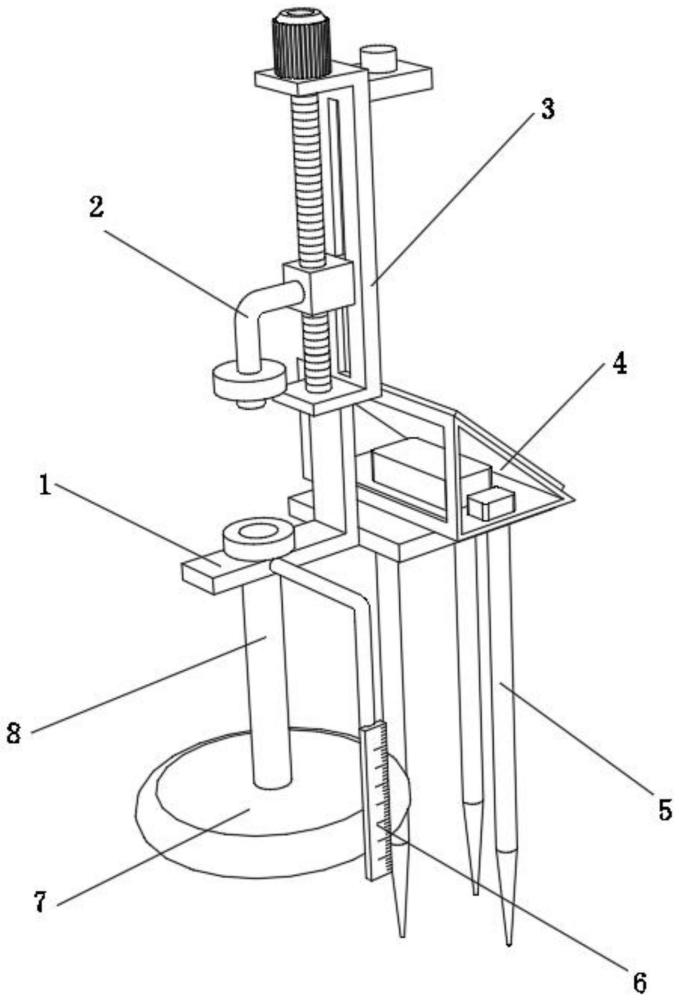

2.根據權利要求1所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述u型架(3)頂部內壁和底部內壁之間活動連接有絲杠(10)，所述滑塊(14)表面嵌入有和絲杠(10)外徑適配的絲母。

3.根據權利要求2所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述u型架(3)頂部外壁固定有驅動電機(9)，且驅動電機(9)輸出端和絲杠(10)頂部之間通過聯軸器連接。

4.根據權利要求3所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述支架(1)一側外壁焊接有支護板(13)，且支護板(13)底部外壁焊接有插針(5)。

5.根據權利要求4所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述支護板(13)頂部外壁固定有安裝架(4)，且安裝架(4)外表面鋪設有太陽能板(18)。

6.根據權利要求5所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述安裝架(4)底部內壁分別固定有蓄電池(19)和逆變器(20)。

7.根據權利要求6所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述升降桿(8)外壁焊接有彎桿(12)，且彎桿(12)外壁粘接有刻度尺(6)。

8.根據權利要求7所述的一種具有水位報警功能的雨水監測管理設備，其特征在于，所述蓄電池(19)、逆變器(20)和太陽能板(18)之間電性連接。

技術總結
本技術公開了一種具有水位報警功能的雨水監測管理設備，包括監測報警部，所述監測報警部包括：支架：其底部開設的通孔活動連接有升降桿，且升降桿頂部通過銷固定有觸發板；浮球：其通過螺紋連接于升降桿底部；U型架：其焊接于支架頂部外壁，且U型架側壁開設有滑槽；滑塊：其活動連接于滑槽內壁；連桿：其焊接于滑塊一側外壁，且連桿遠離滑塊的一端通過螺絲固定有觸點開關；報警器：其通過螺絲固定于U型架頂部外壁，且報警器和觸點開關之間電性連接。本技術利用河水對浮球的浮力使得當河流水位上升時，觸發板在河水浮力的作用下上升，通過設置有觸點開關可以在觸發板與其接觸后觸發報警器進行報警。

技術研發人員：陳體濤,沈芳芳,高曉莉,楊文濤,陳建祿,孫怡科,陳松,王镕瑤
受保護的技術使用者：浙江中芯數字科技有限公司
技術研發日：20240423
技術公布日：2025/3/20
