本發明涉及溶洞處理，具體為一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置及方法。

背景技術：

1、巖溶塌陷作為一種具有嚴重破壞性的地質災害，在巖溶地區對各類基礎設施構成了巨大威脅。無論是工業建筑、民用建筑、交通線路、礦產資源開發，還是水利工程，都可能因巖溶塌陷而遭受重創。這種災害不僅直接破壞設施，還可能進一步導致水土流失和環境惡化，對社會經濟的持續健康發展形成重大障礙。

2、關于巖溶塌陷的成因，一般認為主要分為兩類：覆蓋層土體漏失塌陷和溶洞頂板斷裂塌陷。其中，溶洞頂板斷裂塌陷因其隱蔽性和突發性強，破壞性極大而備受關注。溶洞頂板作為支撐上方地層載荷的關鍵結構層，其厚度變化是決定巖溶是否會發生塌陷的關鍵因素。隨著溶洞頂板不斷受到溶蝕作用，其厚度逐漸減小，強度和穩定性也隨之降低，進而影響到其承載能力。當這一承載能力不足以支撐上方地層的載荷時，塌陷便會發生。

3、值得注意的是，不同粗糙度的巖溶溶洞頂板，其溶蝕速率存在差異。因此，準確測量不同粗糙度溶洞頂板厚度的變化速率，對于深入研究巖溶塌陷機制具有重要意義，然而，現有的測量手段在應對這一挑戰時仍顯得力不從心，難以提供精確的數據支持。

4、為此，本發明提出一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置及方法來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置及方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置，其特征在于：所述測量不同粗糙度溶洞頂板巖石溶蝕率的裝置包括：試驗箱、水樣檢測裝置、補液筒、第一水泵、第二水泵、控制閥、恒溫水池、補液罐和儀表控制箱，試驗箱、水樣檢測裝置、補液筒、第一水泵、第二水泵、控制閥、恒溫水池和補液罐通過管道進行連接。

3、優選的，所述第二水泵位于試驗箱和恒溫水箱之間，控制閥位于試驗箱和補液筒之間，第一水泵位于水樣檢測裝置和恒溫水池之間，第一水泵、補液筒、第二水泵、控制閥均和儀表控制箱電性連接，水樣檢測裝置固定在儀表控制箱背面并與儀表控制箱電性連接。

4、優選的，所述試驗箱內部開設有安置腔，安置腔的底部設置有底板，試驗箱和底板均為亞克力板材質，試驗箱和底板通過膠結連接，試驗箱的兩端開設有管口便于和管道進行連接，管道和安置腔相通，安置腔中通過膠結設置有試驗巖塊，試驗巖塊靠近安置腔的頂部設置。

5、優選的，所述試驗箱的上表面開設有凹槽，凹槽呈內外嵌套的雙環形，形狀類似于“回”字，試驗箱上設置有蓋板，蓋板的下表面設置有凸板，凸板插入凹槽內部，蓋板和試驗箱表面接觸并抵緊，試驗箱的兩側表面均勻固定有四組側框，側框表面開設有插槽，蓋板下表面固定有四組均勻分布的插板，插板插入插槽內并通過螺栓進行連接，蓋板的上表面兩側分別固定有兩組外延板，外延板呈“l(fā)”型，兩組外延板的底部內側固定有握把，握把的表面鋪設有若干個等距線性分布的橡膠圈。

6、優選的，所述試驗箱底部四端處均固定有撐架，撐架底部固定有底座，底座呈圓盤狀，相距較遠的兩組撐架之間固定有斜撐板，斜撐板呈“x”型，四組撐架之間固定有內框，內框位于試驗箱的下方，內框的兩側內壁均開設有滾珠槽，內框的內部固定有兩組導桿，兩組導桿關于內框的中軸線對稱分布，內框的兩側設置有銜接板，銜接板的表面開設有擋槽，內框兩端嵌入擋槽中，內框和銜接板通過螺栓進行連接，銜接板的上方固定有兩組頂塊，頂塊的截面呈三角形，頂塊和內框表面接觸并抵緊。

7、優選的，所述銜接板的表面上固定有扶框，扶框套在電機上，兩組銜接板之間設有螺紋桿，螺紋桿位于內框的中軸線上，螺紋桿的兩端分別轉動連接于兩組銜接板，電機的輸出端固定連接于螺紋桿，內框內部設有移動座，移動座的兩端設有活動滾珠，活動滾珠和滾珠槽滾動連接。

8、優選的，所述移動座的表面開設有一組螺紋孔和兩組導孔，螺紋孔位于移動座的中軸線上，兩組導孔關于螺紋孔對稱分布，螺紋孔和螺紋桿為螺紋適配，導孔的內壁和導桿的外壁為滑動連接，移動座上表面設有若干個等距線性分布的激光探頭，激光探頭位于底板的正下方，電機、激光探頭均和儀表控制箱電性連接。

9、優選的，所述恒溫水池上安裝有加熱器、水位感應器和溫度感應器，恒溫水池的內部設置有加熱管，加熱管位于恒溫水池的底部，加熱管和加熱器相連，加熱器、水位感應器、溫度感應器均和儀表控制箱電性連接。

10、優選的，所述補液筒的上方設置有投料蓋，投料蓋的表面開設有若干個投料口，補液筒內部設有液位傳感器、溫度傳感器、壓力傳感器、補液泵、補液閥、控制器、泄壓閥和過濾器，液位傳感器、溫度傳感器、壓力傳感器、補液泵、補液閥、泄壓閥、過濾器均和控制器為電性連接，控制器和儀表控制箱電性連接，儀表控制箱的表面設有控制面板，控制面板表面設有顯示屏和控制按鈕。

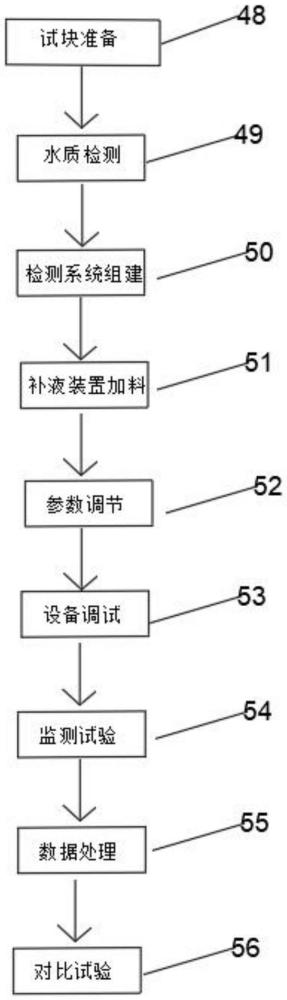

11、一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置的方法，所述包括以下步驟：

12、s1：試塊準備：基于地質勘察資料，運用地球物理勘探技術定位地下溶洞，精確選定打孔點。隨后，鉆取溶洞頂板巖芯，并抽取溶洞水進行存儲，在實驗室，根據實驗需求，將巖芯加工成多種粗糙度的試驗巖塊以供研究；

13、s2：水質檢測：對抽取的地下溶洞水進行水質測驗，獲取包括ph值、飽和度、電導率及陰、陽離子含量等關鍵水質參數；

14、s3：監測系統組件：把加工完成的巖石試塊與試驗箱進行膠結安裝成整體，將試驗箱、恒溫水池、第一水泵、第二水泵、儀表控制箱、補液筒、補液罐和水樣檢測裝置通過水管依次連接，其中補液罐與恒溫水池通過水管及感應水閥連接，當恒溫水池內水位低于水位感應器時，感應水閥自動打開向恒溫水池內補水；

15、s4：補液裝置加料：當溶液流經至水樣檢測裝置時，水樣檢測裝置會根據水樣檢測中的離子成分，并結合研究所發現的地下水中，對溶洞頂板巖石的化學溶蝕反應起重要作用的化學成分或化學離子(如：ca2+、mg2+、hco3-、na+、k+、cl-、no3-等)，通過反饋至儀表控制箱，在補液筒中添加對應的陰(陽)離子溶液、ph調節劑、非飽和溶液等；

16、s5：參數調節：根據當前水質參數來確定水質參數對應的預警閾值，在當前水質參數中的任意一者超過對應的預警閾值的情況下，向補液筒輸入調節信息，使得補液筒對溶液進行相應的補充調節，設置電機的轉速進而設定移動座和激光探頭的滑行速度，設置溫度感應器的溫度參數，當溫度低于預設溫度時，儀表控制箱自動開啟加熱器，通過加熱罐對水體進行加熱，直至達到預設溫度后，關閉加熱器；

17、s6：設備調試：裝置安裝完畢后，進行試水檢驗防漏，并調試儀表控制箱，確保傳感器與執行器運行正常；

18、s7：監測試驗：完成前期準備后，啟動溶洞頂板巖石溶蝕試驗，試驗中，移動座線性滑動，其上激光探頭實時測量并記錄巖塊至試驗箱底距離，數據即時傳輸至儀表控制箱；

19、s8：數據處理：將探頭測得的底板到頂部巖塊的距離繪制成位移-距離關系圖，經多次測量，可以記錄同一點不同時間的底板到頂部巖塊的距離，通過同一點在不同時間的距離差(δh)，除以時間間隔(δt)，得到巖塊的溶蝕率(η)，即單位時間內該粗糙度的巖塊溶蝕厚度；

20、s9：對比試驗：結束試驗裝置，更換不同粗糙度的試驗巖塊，重復上述步驟，再次進行試驗，得到不同粗糙度下巖塊的溶蝕率。

21、與現有技術相比，本發明的有益效果是：

22、本發明提出的一種測量不同粗糙度溶洞頂板巖石溶蝕率的裝置及方法，為解決巖溶塌陷問題提供了精確的數據支持，通過模擬溶洞環境，可以深入研究不同粗糙度溶洞頂板巖石的溶蝕速率，為地質災害預測和防治提供了科學依據，該裝置及方法具有操作簡便、測量準確、數據可靠等優點，適用于溶洞處理技術領域的研究和應用。
