本技術屬于電力工程，尤其涉及一種碳流成本分配方法、裝置、終端設備及計算機程序產品。

背景技術：

1、交流電力網中，碳流成本分配的合理性，不僅直接影響著電力市場對資源配置和環保的效力，還直接影響著電力系統運行的經濟性和安全性。不同電源單位電量的碳流成本各不相同，因此，碳流成本應基于電力網的各個支路損耗的來自各個電源的分功率以及各個負荷吸收的來自各個電源的分功率進行分配。

2、目前，基于電力網的各個支路損耗的來自各個電源的分功率以及各個負荷吸收的來自各個電源的分功率來分配碳流成本時，通常基于人為假定“節點功率比例共享(亦稱等比例分配)”做潮流追蹤才能實現，然而該方法具有一定的局限，例如，該方法要求電力網各支路無損耗功率，這導致不僅難以計入網絡損耗功率的影響，還不能計入電力網中容性和感性元件之間電-磁交換功率的影響，損害了碳流成本分配的合理性，因此，亟待研發一種新的方法，以克服現有方法的局限性。

技術實現思路

1、有鑒于此，本技術實施例提供一種碳流成本分配方法、裝置、終端設備及計算機程序產品，以解決現有的碳流成本分配方法所存在的碳流成本分配的合理性較低的問題。

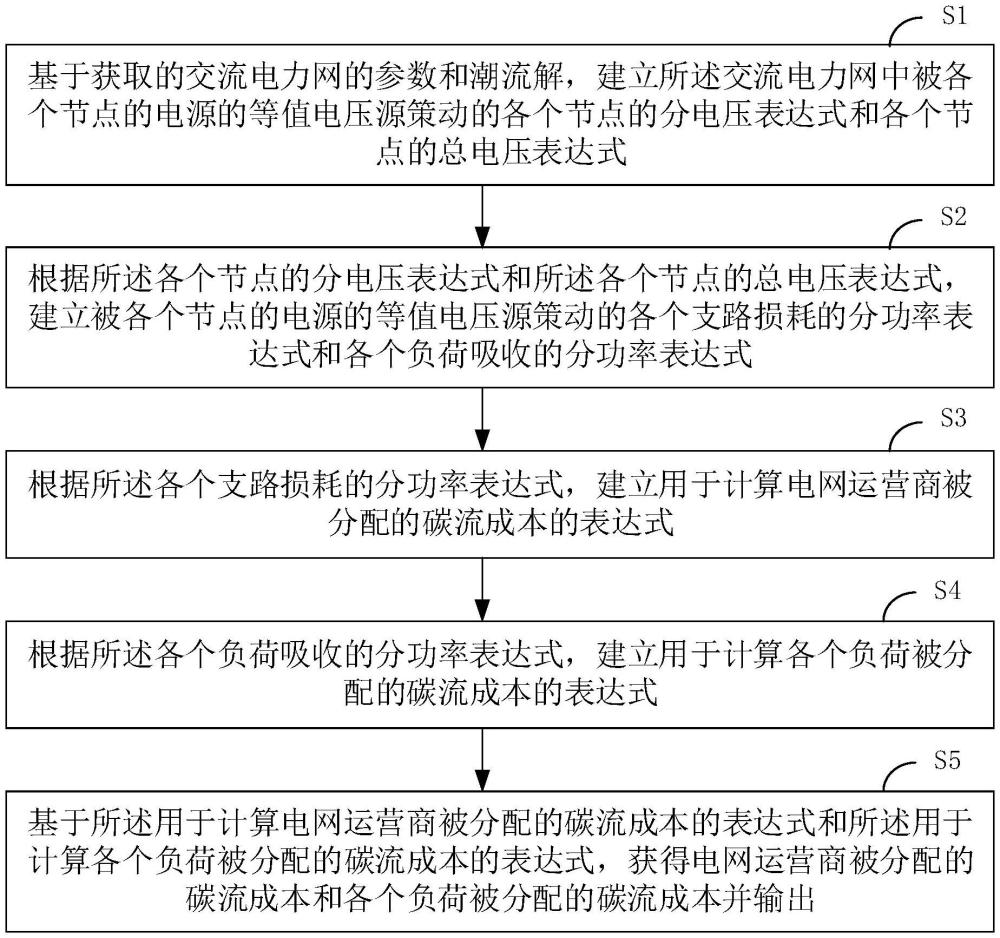

2、本技術實施例的第一方面提供了一種碳流成本分配方法，應用于交流電力網，所述方法包括：

3、基于獲取的交流電力網的參數和潮流解，建立所述交流電力網中被各個節點的電源的等值電壓源策動的各個節點的分電壓表達式和各個節點的總電壓表達式；

4、根據所述各個節點的分電壓表達式和所述各個節點的總電壓表達式，建立被各個節點的電源的等值電壓源策動的各個支路損耗的分功率表達式和各個負荷吸收的分功率表達式；

5、根據所述各個支路損耗的分功率表達式，建立用于計算電網運營商被分配的碳流成本的表達式；

6、根據所述各個負荷吸收的分功率表達式，建立用于計算各個負荷被分配的碳流成本的表達式；

7、基于所述用于計算電網運營商被分配的碳流成本的表達式和所述用于計算各個負荷被分配的碳流成本的表達式，獲得電網運營商被分配的碳流成本和各個負荷被分配的碳流成本并輸出。

8、在一個實施例中，所述方法還包括：

9、基于獲取的交流電力網的參數和潮流解，建立用于計算各個電源被分配的碳流成本的表達式；

10、根據所述用于計算各個電源被分配的碳流成本的表達式，獲得各個電源被分配的碳流成本并輸出。

11、在一個實施例中，所述用于計算各個電源被分配的碳流成本的表達式為：

12、cgk＝(1-β)ck,k＝1,2,…,n；

13、其中，cgk表示節點k的電源被分配的碳流成本，1-β表示電能生產環節分擔的碳流成本比例系數，ck表示節點k的電源的總碳流成本，n表示交流電力網的節點總個數。

14、在一個實施例中，所述各個節點的分電壓表達式為：

15、

16、其中，vi,k表示被節點k的電源的等值電壓源策動的節點i的分電壓，ek表示節點k的電源的等值電壓源輸出的電壓，zih表示全部電源節點對地短路條件下融合負荷的交流電力網的節點導納矩陣y的逆矩陣z中對應節點i的行和節點h的列的元素，yhk表示全部電源節點對地短路條件下融合負荷的電力網的節點導納矩陣y中對應節點h的行和節點k的列的元素，ω表示交流電力網中所有接有電源的節點構成的集合，表示扣除接有電源的節點后電力網的余下節點構成的集合，n表示交流電力網的節點總個數；

17、所述各個節點的總電壓表達式為：

18、

19、其中，vi表示節點i的總電壓，vi,k表示被節點k的電源的等值電壓源策動的節點i的分電壓。

20、在一個實施例中，所述各個支路損耗的分功率表達式為：

21、lij,k＝re[(vi-vj)(yij(vi,k-vj,k))*],i,j,k＝1,2,…,n；

22、其中，lij,k表示被節點k的電源的等值電壓源策動的支路ij損耗的分功率，re表示取復數實部的運算符，*表示取復數共軛值的運算符，vi表示節點i的總電壓，vj表示節點j的總電壓，vi,k表示被節點k的電源的等值電壓源策動的節點i的分電壓，vj,k表示被節點k的等值電壓源策動的節點j的分電壓，yij表示支路ij的導納，n表示交流電力網的節點總個數；

23、所述各個負荷吸收的分功率表達式為：

24、di0,k＝re[vi(yi0vi,k)*],i,k＝1,2,…,n；

25、其中，di0,k表示被節點k的電源的等值電壓源策動的節點i的負荷吸收的分功率，re表示取復數實部的運算符，*表示取復數共軛值的運算符，vi表示節點i的總電壓，vi,k表示被節點k的電源的等值電壓源策動的節點i的分電壓，yi0表示節點i的負荷的等值導納，n表示交流電力網的節點總個數。

26、在一個實施例中，所述根據所述各個支路損耗的分功率表達式，建立用于計算電網運營商被分配的碳流成本的表達式，包括：

27、根據所述各個支路損耗的分功率表達式、電能耗散環節分擔的碳流成本比例系數、各個節點的電源的總碳流成本、各個節點的電源的總輸出功率，建立將各個電源的碳流成本分配給各個支路的表達式；

28、根據所述將各個電源的碳流成本分配給各個支路的表達式，建立所述用于計算電網運營商被分配的碳流成本的表達式；

29、所述將各個電源的碳流成本分配給各個支路的表達式為：

30、

31、其中，cij,k表示將節點k的電源的碳流成本分配給支路ij的值，β表示電能耗散環節分擔的碳流成本比例系數，ck表示節點k的電源的總碳流成本，pk表示節點k的電源的總輸出功率；

32、所述用于計算電網運營商被分配的碳流成本的表達式為：

33、

34、其中，cn表示電網運營商被分配的碳流成本，cij,k表示將節點k的電源的碳流成本分配給支路ij的值。

35、在一個實施例中，所述根據所述各個負荷吸收的分功率表達式，建立用于計算各個負荷被分配的碳流成本的表達式，包括：

36、根據所述各個負荷吸收的分功率表達式、電能耗散環節分擔的碳流成本比例系數、各個節點的電源的總碳流成本、各個節點的電源的總輸出功率，建立將各個電源的碳流成本分配給各個負荷的表達式；

37、根據所述將各個電源的碳流成本分配給各個負荷的表達式，建立所述用于計算各個負荷被分配的碳流成本的表達式；

38、其中，所述將各個電源的碳流成本分配給各個負荷的表達式為：

39、

40、其中，ci0,k表示將節點k的電源的碳流成本分配給節點i的負荷的值，β表示電能耗散環節分擔的碳流成本比例系數，ck表示節點k的電源的總碳流成本，di0,k表示被節點k的等值電壓源策動的節點i的負荷吸收的分功率，pk表示節點k的電源的總輸出功率；

41、所述用于計算各個負荷被分配的碳流成本的表達式為：

42、

43、其中，cdi表示節點i的負荷被分配的碳流成本，ci0,k表示將節點k的電源的碳流成本分配給節點i的負荷的值。

44、本技術實施例的第二方面提供一種碳流成本分配裝置，應用于交流電力網，所述裝置包括：

45、第一構建模塊，用于基于獲取的交流電力網的參數和潮流解，建立所述交流電力網中被各個節點的電源的等值電壓源策動的各個節點的分電壓表達式和各個節點的總電壓表達式；

46、第二構建模塊，用于根據所述各個節點的分電壓表達式和所述各個節點的總電壓表達式，建立被各個節點的電源的等值電壓源策動的各個支路損耗的分功率表達式和各個負荷吸收的分功率表達式；

47、第三構建模塊，用于根據所述各個支路損耗的分功率表達式，建立用于計算電網運營商被分配的碳流成本的表達式；

48、第四構建模塊，用于根據所述各個負荷吸收的分功率表達式，建立用于計算各個負荷被分配的碳流成本的表達式；

49、結果輸出模塊，用于基于所述用于計算電網運營商被分配的碳流成本的表達式和所述用于計算各個負荷被分配的碳流成本的表達式，獲得電網運營商被分配的碳流成本和各個負荷被分配的碳流成本并輸出。

50、本技術實施例的第三方面提供一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如本技術實施例的第一方面所述的碳流成本分配方法的步驟。

51、本技術實施例的第四方面提供一種計算機程序產品，所述計算機程序產品包括計算機程序，所述計算機程序被處理器執行時實現如本技術實施例的第一方面所述的碳流成本分配方法的步驟。

52、本技術實施例的第五方面提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現如本技術實施例的第一方面所述的碳流成本分配方法的步驟。

53、本技術實施例的第一方面提供的碳流成本分配方法，應用于交流電力網，通過基于獲取的交流電力網的參數和潮流解，建立交流電力網中被各個節點的電源的等值電壓源策動的各個節點的分電壓表達式和各個節點的總電壓表達式；根據各個節點的分電壓表達式和各個節點的總電壓表達式，建立被各個節點的電源的等值電壓源策動的各個支路損耗的分功率表達式和各個負荷吸收的分功率表達式；根據各個支路損耗的分功率表達式，建立用于計算電網運營商被分配的碳流成本的表達式；根據各個負荷吸收的分功率表達式，建立用于計算各個負荷被分配的碳流成本的表達式；基于用于計算電網運營商被分配的碳流成本的表達式和用于計算各個負荷被分配的碳流成本的表達式，獲得電網運營商被分配的碳流成本和各個負荷被分配的碳流成本并輸出，可以有效解決現有的碳流成本分配方法所存在的難以計入網絡損耗功率的影響，以及不能計入電力網中容性和感性元件之間電-磁交換功率的影響的問題，提高交流電力網中碳流成本分配的合理性。

54、可以理解的是，上述第二方面至第五方面的有益效果可以參見上述第一方面中的相關描述，在此不再贅述。
